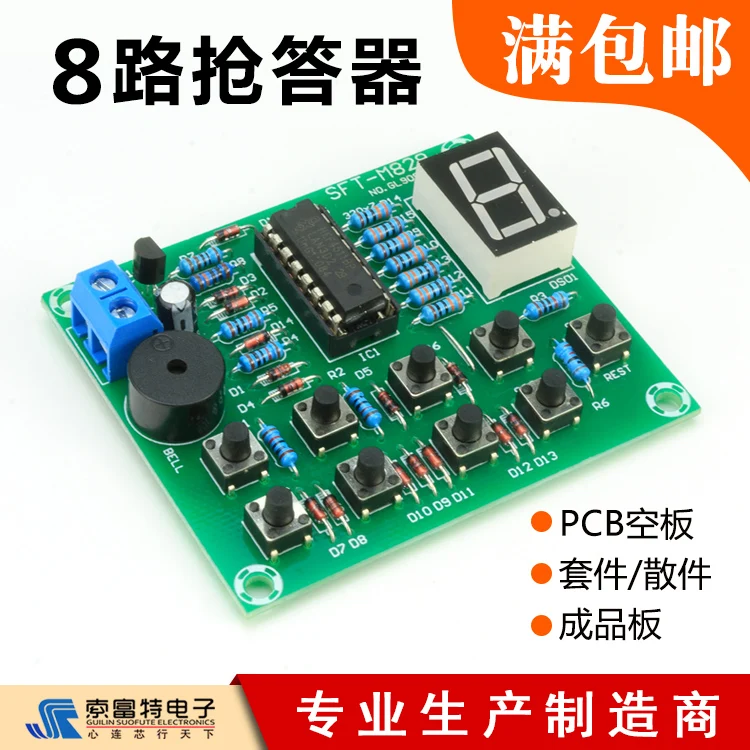

8-канальный видеорегистратор Многоканальная система CD4511 кнопки-ответчик Запчасти электронный DIY Kit учебного оборудования курс производства

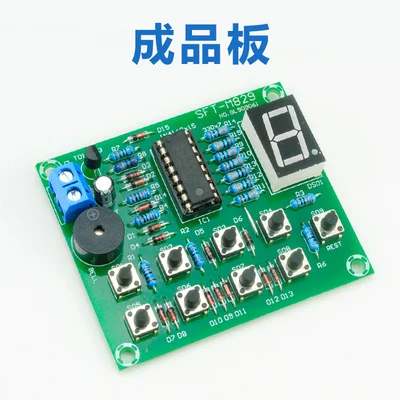

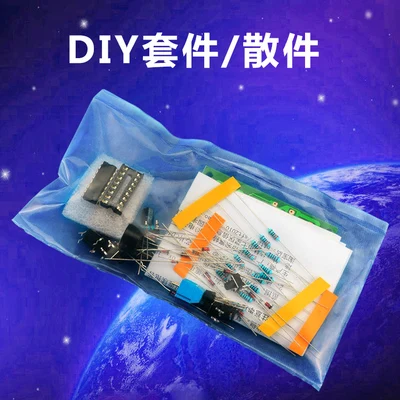

Название продукта: восьмиполосный цифровой дисплей скремблер 。 набор еды: PCBEmpty доска, комплект/рассеянные части, готовая доска продукта (опционально),Покупатели запасных частей должны быть сварены сами по себе, если Сварка правильная, успех rate100 % 。 свободная посылкаВключая все компоненты и инструкции ниже, схема в руководстве + PCBchart + список компонентов + инструкции 。 из-за разницы в технологии, наш магазин не несет ответственности за сбой сварки, спасибо за понимание. готовая пластина сварена и протестирована, питание и использование.

Похожие продукты
Похожие продукты

Похожие продукты
Похожие продукты

Похожие продукты
Похожие продукты

Один 、 использование продукта
Похожие продукты
Восемь способов цифрового считывания responder является продуктом, специально разработанным для точечной проверки электронной сборки и отладки, конструкция схемы принимает основание интегральной схемы времени и драйвер декодирования, широко используемый в цифровой цепи, это хороший продукт, который стоит обучения и анализа цепи, может быть использован в соревнованиях по электронным умениям, оценка электронных умений, электронный учебный курс и т. Д.

Похожие продукты

Похожие продукты
Похожие продукты

Похожие продукты
Похожие продукты

Два 、 отгрузочная ведомость
Похожие продукты

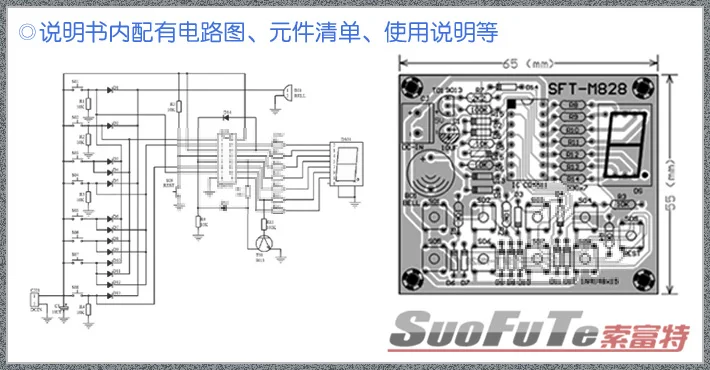

Все компоненты на рисунке + схема + принцип объяснения + список компонентов 【【pcbsize55x65mm】

Похожие продукты
Похожие продукты

Похожие продукты
Похожие продукты

Три 、 DIYMust читать
Похожие продукты
Мы гарантируем, что электронные компоненты абсолютно новые, оригинальный принцип цепи верен, есть описания идентификации компонентов на схематической схеме и печатной плате, однако, установка сварочного электронного производственного комплекта полностью до личного уровня, если вы думаете, что вы можете установить и сварить успешно, Покупайте, потому что мы не гарантируем успех сварки, если вы не знаете сопротивления и емкости, я не знаю, что такое AC или DC, пожалуйста, покупайте внимательно. люкс является взрослым, до тех пор, пока есть электронная основа, установка будет успешно, как только все комплекты луженые, нет возврата или замены ампутации.

Похожие продукты
Похожие продукты

Похожие продукты
Похожие продукты

Четыре 、 принцип объяснение
Похожие продукты
Схема, включая аварийный ответ, код, первый, защелка, цифровой дисплей и схема сброса. В то же время, после нажатия кнопки, звуков зуммера, в то же время, цифровая трубка показывает количество ответчиков, после успешного ответа, нажмите кнопку еще раз, дисплей не изменится, если не нажать кнопку сброса ed. после уменьшения, дисплей очищен, может продолжать отвечать. ключ ответа S01-s08, ключ сброса s09. CD4511Is кусок ContainingBCD-7Paragraph замок/декодирование/интегральная схема с цепью вождения, among1, 2, 6, 7 bybcdкод входной порт, 9 ~ 15Pin-это выход дисплея, 3 фута (LT)-это тестовый выход, когда "LT" by0Time, все выходные is1, 4 фута (BI) для скрытых концов, biby0когда выход all0, 5 футов (LE) является разрешенным концом защелки, когда «0» превращается в «1» время, выход holdLEby0 статус отображения 。 16 футов являются положительными для источника питания, 8 футов является отрицательным. 555и периферийные цепи для формирования цепи сигнализации ответчика. цифровой трубчатый разъем дюйма общий катод цифровой трубки 。

Похожие продукты
Похожие продукты

Похожие продукты
Похожие продукты

Пять. Вопросы, требующие внимания:
Похожие продукты
1. Напряжение питания этой платы: прямая сила тока 4,5-6 в, обратите внимание на положительные и отрицательные полюсы при подключении питания, не превышают диапазон напряжения, по ordinary4section5No. 1 сухая ячейка может управлять, безопасность и стабильность.
Похожие продукты
2. Пожалуйста, не подключайте чип, когда он электрифицирован CD4511, обратите внимание на направление чипа при отключении и вставке чипа。
