Описание
8 дюймовый программируемый Смарт TFT ЖК-модуль Дисплей резистивный сенсорный экран для промышленного управления
Параметры продукта
| Модель | STVA080WT-01 |
| Размер (дюйм) | 8.0" |
| Разрешение | 800×RGB×600 |
| Цвет | 65536 цветов (16 bit) |
| Область просмотра | 162 мм × 121.5 мм |
| Шаг пикселя | 0.1905 мм × 0.0635 мм(H×V) |
| Габаритный размер | 203мм×148.8мм×15.8мм(N)/17.4мм(T) |
| Вес нетто | 435 g(N)/ 550 g(T) |
| TFT панель | A+ панель промышленности класса |
| Сенсорный экран | Промышленное сопротивление уровня 4 или нет сенсорного экрана не является обязательным. |
Параметр подсветки
| Тип подсветки | LED |
| Яркость | 900 cd/м2(Яркость можно регулировать на 100 уровнях.) |
| Контраст | 500:1 |
| Подсветка жизни | 50,000 часов |
| Угол обзора | 70°/ 70°/ 50°/ 70° (L/R/U/D) |
| Рабочая температура | -20°C ~ +70°C |
| Рабочая влажность | 55°C, 85% |
| Температура хранения | -30°C ~ +85°C |
| Режим экрана | Цифровой |
Рабочие параметры
| CPU | CortexM4 |
| LCD контроллер | CPLD EPM240 |
| Частота обновления | 200MHz |
| Скорость переключения изображений | 47ms/picture (21 pictures/s) |
| Флэш-память | Стандарт 128М, расширение 1ГБ |
| Объем памяти для картинки | По возможности изображения,предложить формат" JPG" |
| Интерфейс | RS232/ USB интерфейс |
| Загрузка картинок | USB2.0 (12Mbps) & U загрузка диска хранения |
| Диапазон напряжения | DC6.0В ~ 40В (типичное значение: 12В) |
| Мощность | 2.8Вт |
Протокол испытаний
| MTBF | 4,250,000H |
| Рабочая температура | -20°C ~ +70°C |
| Влажность воздуха | 60°C, 90% |
| Непрерывное вибрационное испытание | 10-55Hz, 1.5мм, 10G |
| Испытание на ударное ускорение | 6ms, 100G |
| Тестирование ESD | 10KV |
| Тестирование радиационной надежности | 44W |
Основной размер модуля TFT LCD
| Размер | Разрешение |
| 3.5'' | 320*240; 320*480 |
| 4.3'' | 480*272 |
| 5'' | 480*272; 640*480; 800*480 |
| 5.6'' | 640*480 |
| 5.7'' | 640*480 |
| 7'' | 800*480; 800*600; 1024*600 |
| 8'' | 800*600; 1024*768 |
| 9.7'' | 1024*768 |
| 10.1'' | 1024*600 |
| 10.4'' | 800*600 |
| 12.1'' | 1024*768 |
| 15.1'' | 1024*768 |

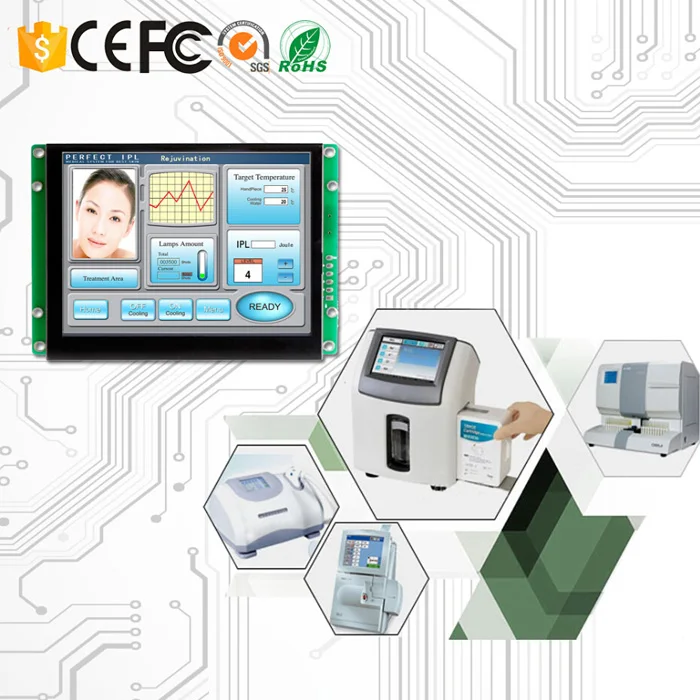

Камень HMI TFT ЖК-экран домашней автоматизации сенсорный контроллер

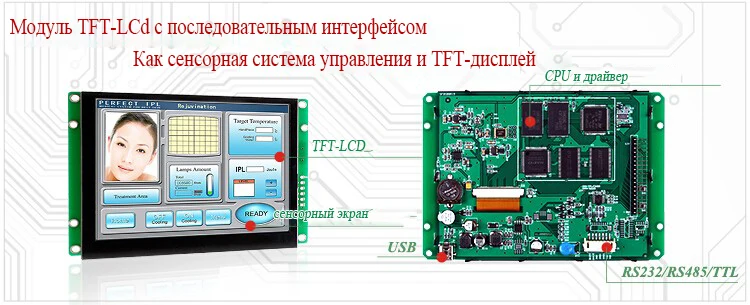

 | STVA080WT-01 STVA080WT-01 является интеллектуальным TFT ЖК-модулем сПорт UARTКоторый может контролироватьсяКакой-либо MCUС помощью простыхМощный набор команд. Таким образом, его можно использовать в качестве цветного TFT дисплея и сенсорного контроллера в различных электронных оборудованиях. STVA080WT-01 включает процессор, tft-драйвер, флэш-память, порт UART, блок питания и так далее, важно, что он имеет готовоеОсновные Управление программыИВысокопроизводительная разработка программного обеспечения, Так что это может уменьшить много времени разработки и стоимость для инженеров. |
 | 1. Создайте группу индивидуального графического интерфейса пользователя! 2. Подключение RS232/RS485/ttl/уровень напрямую! 3. Напишите языковую программа C или C + + для любого MCU, чтобы контролировать Модуль TFT-LCD с помощью простого и мощного шестигранного набора команд! |
Физических параметров
| Модель | STVA080WT-01 |
| Размеры (дюймы) | 8,0" |
| Разрешение | 800×RGB×600 |
| Цвет | 65536 цветов (16 бит) |
| Зона видимости | 162 мм × 121,5 мм |
| Pixel интервал | 0,1905 мм × 0,0635 мм (h× V) |
| Габаритные размеры | 203 мм × 148,8 мм × 15,8 мм (N)/17,4 мм (T) |
| Чистая Вес | 435 г (N)/550 г (T) |
| Панель TFT | + Класса с промышленная панель |
| Сенсорный экран | Промышленный уровень 4 сопротивления провода или без сенсорного дисплея является опционально. |
Подсветка параметр
| Тип подсветки | Светодиодный |
| Яркость | 900 кд/м2 (яркость может регулироваться в 100 уровней.) |
| Контраст | 500: 1 |
| Подсветка жизни | 50000 часов |
| Угол обзора | 70 °/70 °/50 °/70 ° (L/R/U/D) |
| Рабочая Температура | -30 °C ~ + 85 °C |
| Рабочая влажность: | 55 °C, 85% |
| Для хранения Температура | -30 °C ~ + 85 °C |
| Экран режим | Цифровой |
Производительность параметр
| Процессор | CortexM4 |
| ЖК-дисплей контроллер | CPLD EPM240 |
| Частота обновления | 200 МГц |
| Изображение Переключение Скорость | 47 мс/картинка (21 фото/с) |
| Флэш-память | Стандарт 128 м, расширение 1 Гб |
| Объем памяти рисунок объявления таблички указатели | В соответствии с возможностью изображения, предлагаем формат «JPG» |
| Интерфейс | RS232/USB Интерфейс |
| Изображения загрузки | USB2.0 (12 Мбит/с) и U загрузка диска хранения |
| Напряжение диапазон | DC6.0V ~ 40 V (типичное значение: 12 V) |
| Мощность | 2,8 W |
Тесты дней
| Средняя наработка на отказ | 4250000 H |
| Рабочая Температура | -20 °C ~ + 70 °C |
| Влажности воздуха | 60 °C, 90% |
| Непрерывная вибрационных испытаний | 10-55 Гц, 1,5 мм, 10 г |
| Воздействие ускорения тестирования | 6 мс, 100 г |
| Тестирование ESD | 10KV |
| Излучения испытания надежности | 44 W |
Основной размер TFT ЖК-модуля
| Размер | Разрешение |
| 3,5'' | 320*240;320*480 |
| 4,3'' | 480*272 |
| 5'' | 480*272; 640*480; 800*480 |
| 5,6'' | 640*480 |
| 5,7'' | 640*480 |
| 7'' | 800*480; 800*600; 1024*600 |
| 8'' | 800*600;1024*768 |
| 9,7'' | 1024*768 |
| 10,1'' | 1024*600 |
| 10,4'' | 800*600 |
| 12,1'' | 1024*768 |
| 15,1'' | 1024*768 |
| ЯTem | Аппаратные средства | Программное обеспечение | Управление | Сравнение |
 | Панель TFT и драйвер, флэш-память и UART/USB порт и 5-40 в источник питания | Программное обеспечение дизайна GUI и Набор шестигранных команд | Простота в эксплуатации, используйте простую инструкцию (шестигранный код) для управления tft-модулем любым младшим инженером. | 1. Легко! Pwerfull! Экономия! 2. Подключи и играй. 3. Работает быстро. 4. Промышленный класс 5. Компоненты от известных брендов. |
| ПК | Операционная система | Разработка прикладных программ профессиональным инженером по. | 1. Требуется профессиональная работа. 2. Долгое время запуска. 3. Медленно работает. 4. Высокая стоимость. | |
| Панель и драйвер | Нет | Напишите много программ управления для TFT модуля профессиональным инженером. | 1. Нужна утомительная и профессиональная работа. 2. Затраты на время разработки. 3. Нестабильная рабочая система. 4. Компоненты низкого качества. | |
| Только панель | Нет | 1. Разработка оборудования и драйвера. 2. Запись программ профессиональным инженером. | 1. Нужна утомительная и профессиональная работа. 2. Стоимость еще больше времени на разработку. 3. Нестабильная рабочая система. 4. Дешевые имитированные компоненты. |

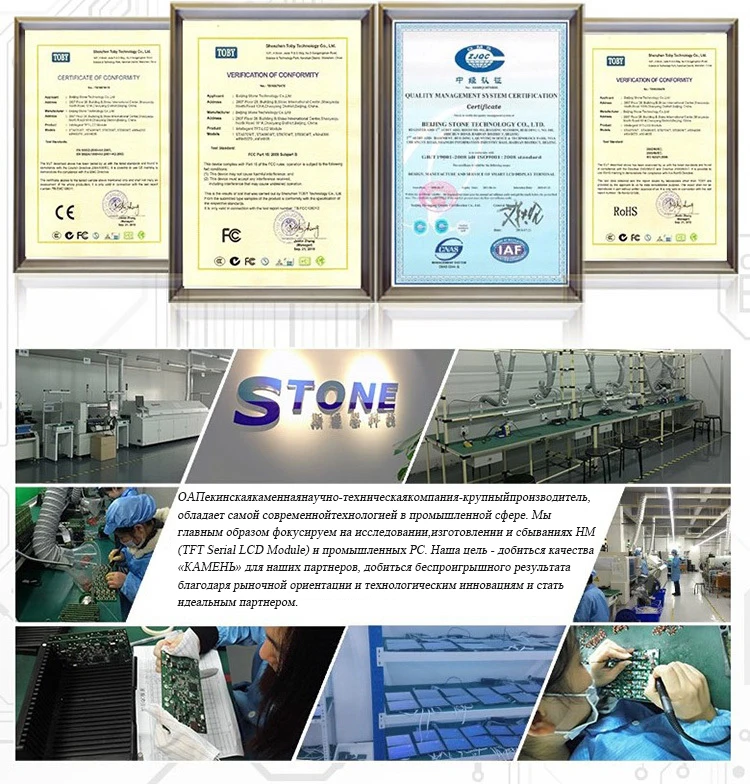

| Beijing STONE technology Co., Ltd.Является ведущим производителем продукции HMI (Интеллектуальный TFT ЖК-модуль и промышленный ПК). отличается новейшей технологией и надежной поддержкой для клиентов из более чем 80 стран, и имеет специализированный опыт в TFT lcd модуле и промышленных ПК R & D, производство и рынок в течение более 14 лет с 2004.мы всегда следуем каменному духу" Профессиональные надежные успешные "эти годы, и получили огромный успех на мировом рынке благодаря передовым технологиям, надежному сервису и ценовому превосходству. |
1. Включает ли ваш продукт программное обеспечение?
A: Да. Бесплатное интерфейсное программное обеспечение графического пользователя включено.
2. Как вы программируете дисплей?
О: мы не должны написать какой-либо код для дисплея или программировать драйвер. Наш набор дисплея включает процессор и память, вы можете использовать напрямую. Jpg файл для создания GUI и использовать его, чтобы отправить Набор шестигранных команд для связи с Вашим микроблоком управления.
3. Какой интерфейс имеет этот дисплей?
A: набор дисплея использует UART последовательный порт (RS232/RS485/ttl) для связи с любым типом блока MCU с помощью шестигранных наборов команд.
4. Может ли дисплей воспроизводить видео/аудио файлы?
A: Да. Базовый набор дисплеев имеет память 128 Мб, и вы можете хранить в нем любой видео/аудио файл. Дисплей может воспроизводить файлы напрямую.
5. Вы используете резистивный сенсорный или емкостный сенсорный дисплей?
О: мы имеем резистивный сенсорный, емкостный сенсорный и несенсорный дисплей в наличии.
6. Что еще мне нужно использовать этот набор дисплея?
A: Мы предоставляем кабель, конвертер, программное обеспечение и руководство. Вам просто нужен ПК с системой windows, и блок питания постоянного тока 12 В для работы с дисплеем.
7. Я не знаю, как проектировать GUI или общаться с моим устройством. Где я могу получить помощь?
О: мы предоставляем специальное руководство на английском языке и руководство по разработке для вас. Вы можете получить любые необходимые для развития знания. Вы также можете проверить наш канал YouTube для видео инструкции или напрямую связаться с нашими продажами, чтобы получить некоторую помощь.
8. Что, если дисплей был поврежден или не удалось?
О: мы предоставляем 3 года безусловной гарантии для нашего I-serial и серийного дисплея, 1 год безусловной гарантии на C-серийный дисплей. Вы можете получить бесплатную замену, если ваш дисплей был поврежден или не удалось.
Характеристики
- Бренд
- STONE
- Режим отображения
- 500:1
- Номер модели
- STVA080WT-01
- Индивидуальное изготовление
- Да
- Тип
- TFT
