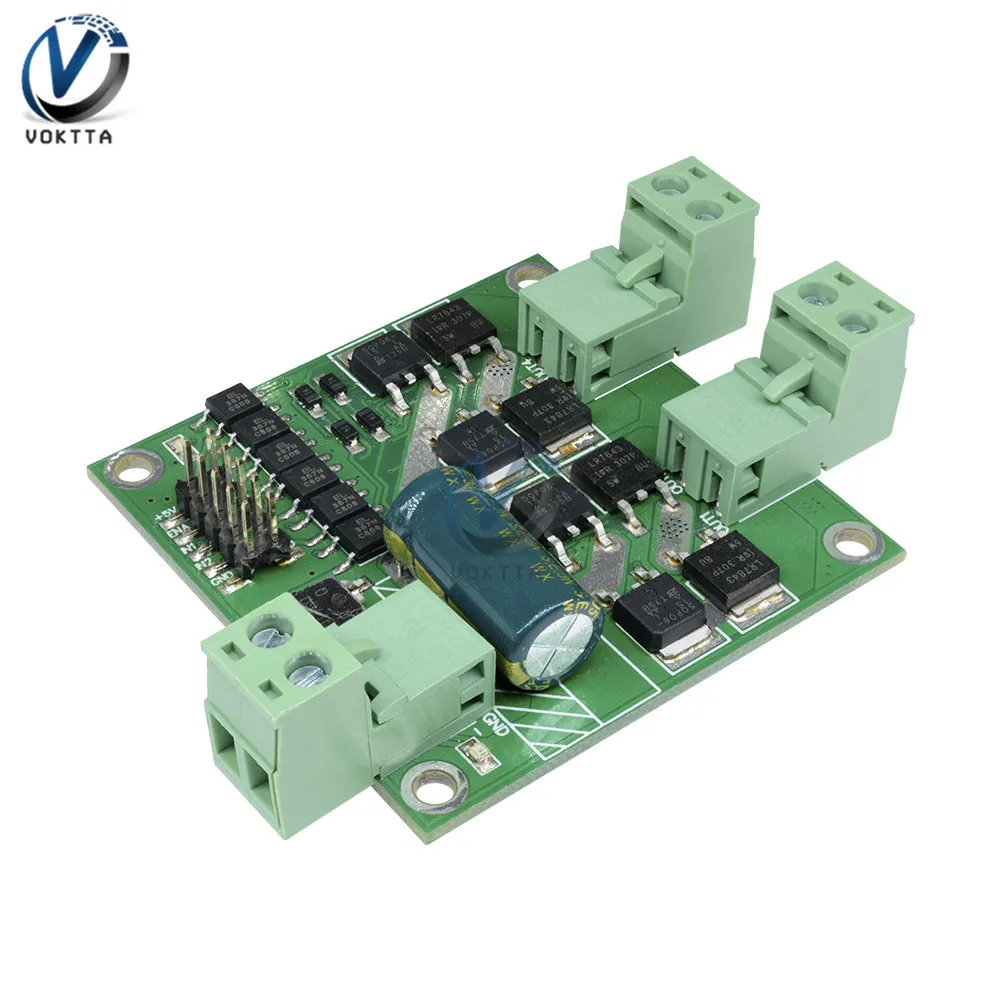

7A 160 Вт модуль привода двигателя 12 В 24 В двухканальный модуль драйвера двигателя постоянного тока H Мост L298 логический ШИМ привод управления сигналом оптопара

7A 160 Вт модуль привода двигателя 12 В 24 В двухканальный модуль драйвера двигателя постоянного тока H Мост L298 логический ШИМ привод управления сигналом оптопара

Особенности:

1. Поддержка напряжения 6,5 В ~ 27 в, защита от недостаточного напряжения для предотвращения 2. Мгновенный модуль горелки с высоким током

3. Двойной H Мост, который может управлять двумя электродвигателями постоянного тока, один 7A ток, высокая мощность

4. L298 аналогичен логике управления, каждый поддерживает трехпроводной контроль включения, заднего хода и тормоза

5. Включите сигнал к внешнему PWM, контрольный сигнал обратного концевого переключателя может быть подключен в серии

6. Регулятор поглощения сигнала, Поддержка большинства одночипов прямого привода

7. Используйте изоляцию оптопара для всех сигналов управления, порт IO можно напрямую контролировать без помех

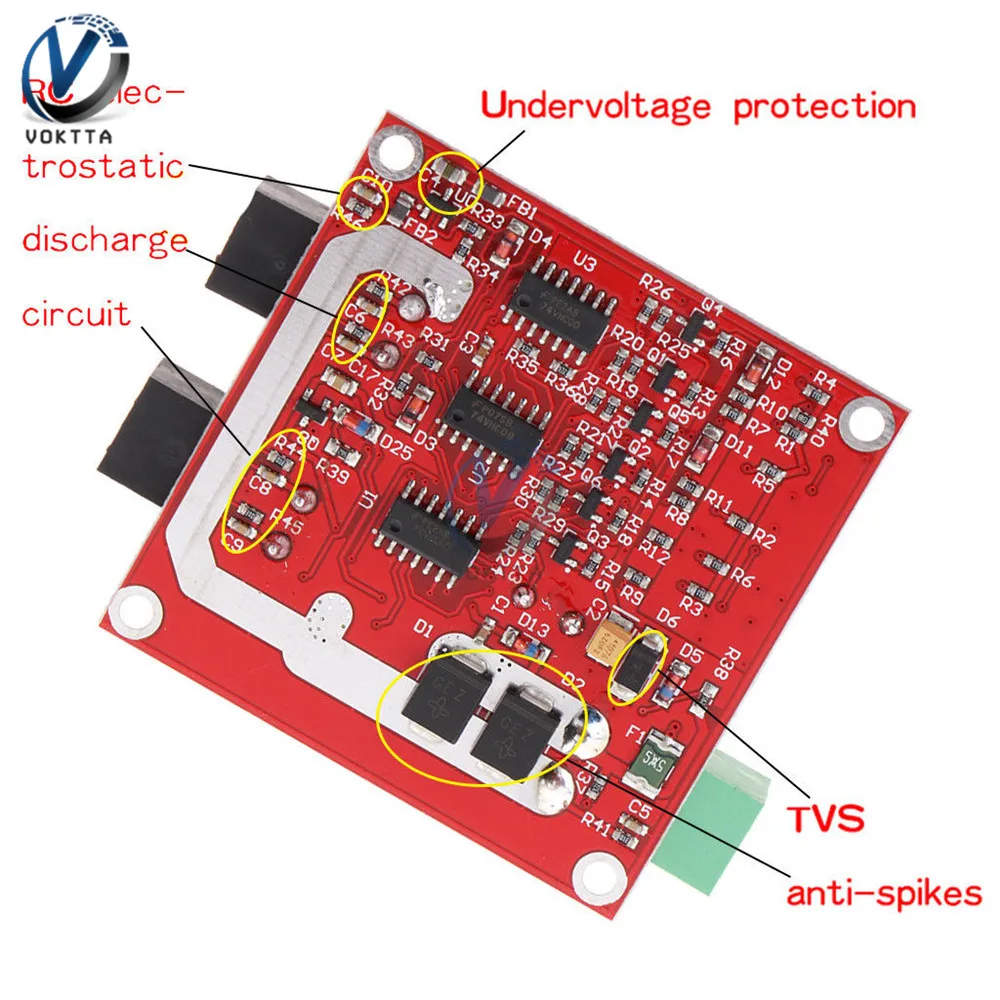

8. Схема электростатического разряда

9. Высокомощные телевизоры и ЭСР цепи, подавление переходных помех импульса и статического, повышение производительности EMC, стабильности и надежности продукта, промышленного дизайна.

Принцип обзор:

1. H-мост модуль ворота, двигатель инверсия с MOS транзистором комбинации, торможения и контроля скорости. Оба имеют одинаковый большой выходной ток L298 гибкие Логические сигналы управления.

2. Режим помех: контроль сигнала оптопара изоляции, подавление напряжения всплеска питания.

3. Логика управления сигналом: L298 использует ворота для осуществления аналогичной логики управления.

4. Метод h-моста: h-мост используется с использованием P, N дополнительных МОП-транзисторы.

5. Защита напряжения электропитания: защита от недостаточного напряжения с помощью микросхемы сброса.

Технические параметры:

Диапазон входного напряжения: DC 6,5 V-27 V

Номинальное входное напряжение: 12 В/24 В постоянного тока

Выходной канал: 2 канала

Номинальный выходной ток на канал: 7A

Пиковый выходной ток на канал: 50A

Каждая Номинальная выходная мощность: 84 Вт (блок питания 12 В) 168 Вт (блок питания 24 В)

Напряжение сигнала управления: 3-6,5 в

Каждый контрольный ток сигнала: 3-11 мА

Минимальная эффективная PWM ширина импульса: 5us

Рабочая температура:-25 °C-80 °C

PWM Частотный диапазон: 0-10 кГц

Размеры: 5,5 см × 5,5 см × 2,0 см

Подходит для параметров двигателя:

Номинальное напряжение 24 В мотор, и двигатель с номинальной мощностью 115 Вт и ниже или Номинальный ток 7А или меньше используется для длительной работы.

Номинальное напряжение 12 В мотор, правильно определить номинальную мощность 40 Вт и ниже или Номинальный ток ниже 7А мотор для длительной полной нагрузки.

Примечание:

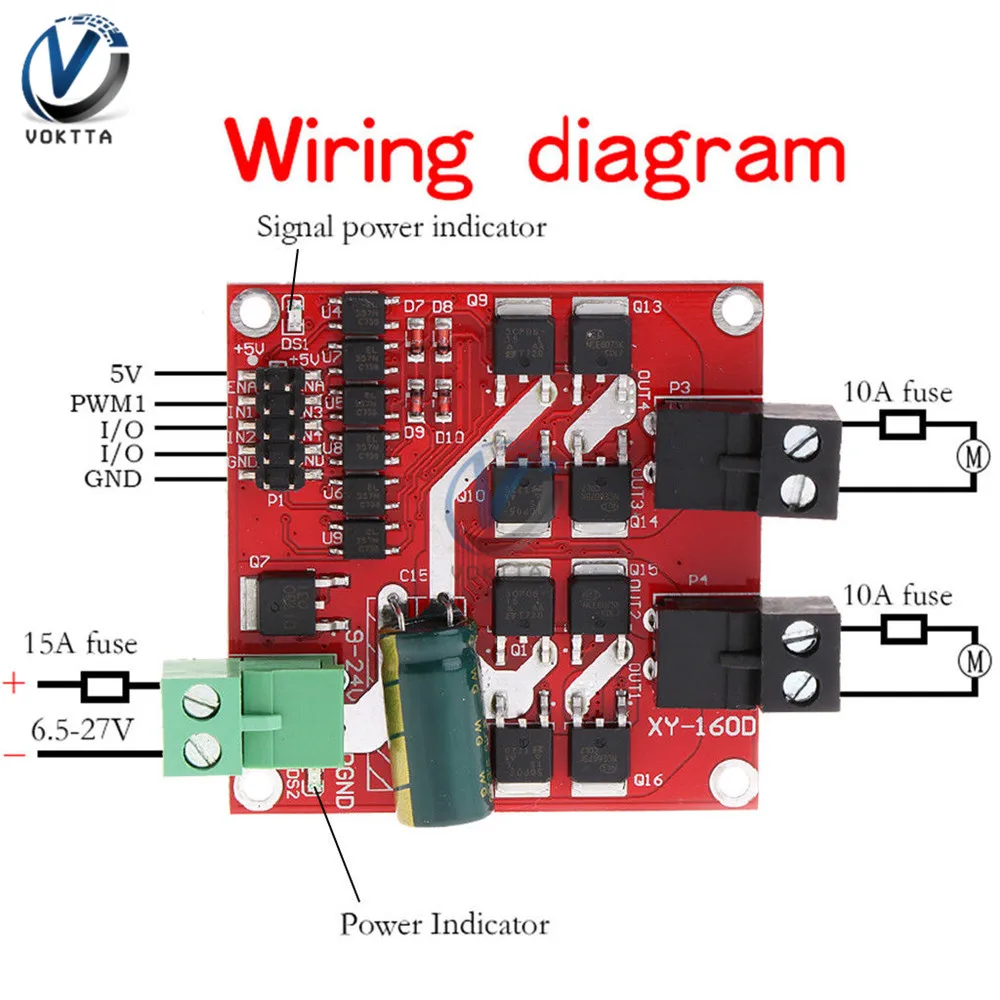

1. Питание электропривода не может быть изменено. Рекомендуется, чтобы предохранители питания серии 15A имеют напряжение от 6,5 до 27 в. Если напряжение перенапряжения, источник питания может выгореть модуль привода.

2. рекомендуется, чтобы Номинальный выходной ток блока питания был как минимум в два раза больше номинального тока двигателя, так что блок питания не обеспечивает требуемое напряжение при запуске двигателя. Выключите выход, чтобы приостановить двигатель.

3. Не сокращайте интерфейс двигателя, в противном случае модуль привода может быть сгорел. Рекомендуется предохранитель электрического интерфейса серии 10A.

4. Переднее и обратное выключатели должны тормозить более 0,1 с, затем обратный, не двигатель не останавливается во время поездок, в противном случае привод может быть поврежден.

5. Модуль привода выключен, не прямо или прямо, Двигатель вращается на высокой скорости, или двигатель, генерируемый электромагнитной силой, может выгореть модуль привода.

Если применение требует высокоскоростного вращения двигателя, когда модуль привода выключен, рекомендуется, чтобы моторный интерфейс привода был в серии с реле (нет и COM терминалы), и катушка реле и драйвер соединены вместе. Таким образом, при выключении питания реле отключает привод и двигатель.

6. Будьте осторожны, чтобы не подвергать Драйв влаге. Не сокращайте компоненты на приводной плате. Не прикасайтесь к булавкам и подушечкам на доске.

Посылка включает в себя:

1 x 7A 160 Вт модуль привода двигателя 12 В 24 В двухканальный модуль драйвера двигателя постоянного тока H Мост L298 логический PWM привод управления сигналом оптопара
