7 мГц полосовой фильтр коротковолновой связи высокая изоляция использование матч узкая полоса bpf

Описание

2. Входное сопротивление: 50 Ом; Выходное сопротивление: 50 Ом.

3. 3bd полоса пропускания: 2.7 мГц
(Амортизация на 3.860 мГц-51дб, затухание на 1.80 мГц-66дб, амортизация на 14.270 мГц-64 дБ, амортизация на 21.400 мГц-56дб, амортизация на 29.600 мГц-53дб)

4. Потеря вставки: менее 0.84db

5. Частота: 7.050 мГц

6. Мощность: 100 Вт (SSB CW am fm)Более высокую мощность можно настроить.

7. vswr: менее 1.5

8. Интерфейс: sl16-f (М блок)

Применение:

Особых случаев:

A: этот фильтр bandpass подходит для использования в 2 или 2 оплате более коротковолновой антенны, возведенной в том же месте и работать на разных частотах по случаю. Такой как повод для общения с игрой.

B: более высокий изоляционный фильтр изоляции (bpf) подходит для двух или более коротких-волновых станций, разделяющих многополосную кв антенну и требует одновременного операции.

Общие случаи:Кратковременная радиотехническая работа, чтобы минимизировать электромагнитное вмешательство от окружающих, вы можете получить доступ к фильтру bandpass, значительно улучшит сигнал на уровень шума.

7 мГц полосовой фильтр коротковолновой связи высокая изоляция использование матч узкая полоса bpf

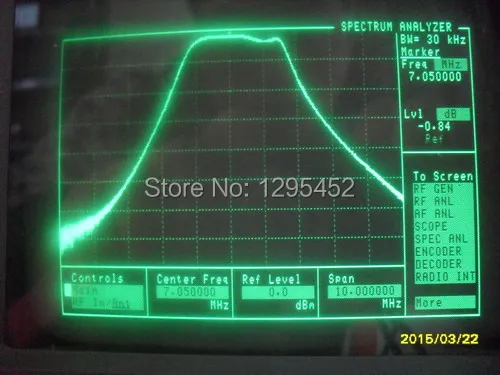

7 мГц высокая изоляция фильтра bandpass bpf, ширина развертки 10 мГц, когда потеря сигнала и вставки является следующим:
7 мГц полосовой фильтр коротковолновой связи высокая изоляция использование матч узкая полоса bpf

7 мГц высокая изоляция фильтра bandpass bpf, в ширине развертки 50 мГц, когда сигнал является следующим:
7 мГц полосовой фильтр коротковолновой связи высокая изоляция использование матч узкая полоса bpf

7 мГц с высокой изоляцией bandpass filter bpf, при затухании 3.860 мГц для 51дб-сигнала следующим образом:
7 мГц полосовой фильтр коротковолновой связи высокая изоляция использование матч узкая полоса bpf

7 мГц повышенной изоляции фильтр bandpass bpf, при затухании 1.8 мГц для 66дб-сигнала следующим образом:

7 мГц с высокой изоляцией bandpass filter bpf, на 14.270 мГц, амортизация для 64дб сигнала следующим образом:
7 мГц полосовой фильтр коротковолновой связи высокая изоляция использование матч узкая полоса bpf

7 мГц с высокой изоляцией bandpass filter bpf, при затухании 21.400 мГц для сигнала 56дб следующим образом:
