Описание
Информация о заказе
◆ Модель продукта: DC80480C070_04TW_RTC (резистивный сенсорный экран) DC80480C070_04NW_RTC (не сенсорный экран)
◆ Название продукта: 7,0 дюймов экономичный экран последовательного порта
◆ Особенности продукта: 800*480, резистивный сенсорный экран (по желанию), 5 В, С РТК
◆ Применение сети: в помещении промышленная среда, тонкая толщина изделия
Аппаратная особенность
◆ 16-бит, true color RGB led дисплей (64 K цветов);
◆ Встроенный стандартный 8*12, 8*16, 12*24, 16*32, 32*64 шрифтов ASCII, 12*12, 16*16, 24*24 GBK и 32*32, 64*64 GB2312 и т. д. по индивидуальному заказу любые окна шрифта;
◆ Поддержка BMP, JPEG, WMF, PNG, GIF и формат изображения загрузки;
◆ Поддержка в любом положении, текст, изображение, GIF, анимацией и общего графического интерфейса дисплея;
◆ Сделать выбор, пожалуйста, оставьте сообщение, мы постараемся сделать все, чтобы настройки управление: кнопочное управление, текст, контроль, раскрывающегося списка управления, индикатор контроля, метр контроля, кривой контроля, слайдер, средствами выбора, значок, анимация, часы элементы управления и QR-код контроля;
◆ Поддержка системы всплывающее окно встроенный виртуальная клавиатура вход переменного тока, у вас могут быть изготовлены по индивидуальному заказу системы клавиатура;
◆ Поддержка на китайском и английском языках методы ввода;
◆ Поддержка влево и вправо, вверх и вниз, чтобы переключить сенсорные экраны;
◆ Поддержка пользовательские произвольные инструкция выход;
◆ Скорость передачи данных Диапазон настройки составляет 1200-2Mbps;
◆ 255 уровневая Подсветка клавиатуры регулировка и автоматическая машина для трафаретной режиму вкладчика;
◆ Поддержка SD карты поле обновление и в автономном режиме массовое производство функция;
◆ По индивидуальному заказу для того, чтобы удовлетворить все потребности пользователей;
| Продукт Архитектура/Producarchitecture |
Основные преимущества выбора "Cortex-M3 + FPGA" двухъядерная архитектура заключаются в следующем: (1) FPGA является программируемого логического устройства с высокой частотой и параллельную обработку внутренних инструкций, которые могут легко управлять TFTs с разрешением 1440*900 и быстрое обновление частоты вращения; (2) Втулка из чистой аппаратное обеспечение драйвера, Вся система не имеет операционную систему или ОС, а также работает сразу после включения питания. Он может надежно работать 24*7*365 ч Постоянная мощность без ненужные файлы. (3) основными компонентами являются обычных устройств, более чем для детей 10 лет постоянного товара на складе.
Cortex-M3 в основном в состоянии простоя в тех случаях, когда система получает при отсутствии особых указаний. Все тяжелые нагрузки чтения данных и отображения освежающий работать независимо завершена FPGA чистое оборудование. Этот архитектурой обеспечивает надежность работы системы в какой-то мере и сильный анти-помех. Потому что FPGA использует параллельный механизм обработки, Nandflash для чтения данных, SDRAM (синхронное динамическое написание, и цветная (RGB) вывода данных все проводиться на одной и той же часы тик, который обеспечивает быструю система обновления изображения скорость и быстрое время отклика.
Устройство имеет 4,7 K байт инструкция зоны буфера. Пользователю хост может выйти из серийный программы после отправки множество инструкций без ожидания. Весь процесс простым и количество программный код значительно снижается.
| Параметр спецификация/Для прикрепления этикеток Спецификации |
| ◆ Параметры продукта | |
| Описание модели | DC80480C070_04TW_RTC (RS232,Резистивный сенсорный экран) DC80480C070_04NW_RTC (RS232,Не сенсорный экран) |
| Серия продукта | Экономичный |
| Двухъядерный процессор * | Cortex-M3 + FPGAДвухъядерная архитектура |
| Операционная система | Нет операционной системы, включение питания для работы |
| Протокол Тип | Цвет конфигурации набор инструкций |
| Размер | 7,0Дюймов |
| Разрешение | 800*480 |
| Установка направление | Поддержка 0, 90, дисплей установки вращения 180 и 270 градусов |
| Объем запоминающего устройства | 1 Гбит |
| Шрифт библиотеки | Built-in30MBFont библиотеки, содержит каких-либо размеры точка matrixASCII 、 GBK 、 GB2312 、 UNICODEFont библиотеки, можно настроить любой компьютерный шрифт дисплей |
| Хранение фотографий | Поддержка любой размер картины для хранения, накопительный storage109Full изображения на экране |
| Цвет | 65 KЦвет, 16 BitRGB |
| Напряжение | 5 вольт постоянного тока (Error±0. 2 V) |
| Мощность потребления | Подсветка самый яркий: 711mA @ 5 V; Выключите Подсветка: 174mA @ 5 V |
| Связь режим | RS232/ttl (Фабрика Default232Level) |
| Связь скорость передачи данных | RS232: 1200~ 1 Мбит/с, скорость передачи данных: 115200bps |
| Связь разъемом спецификации | HY2.0-8P |
| Изображение загрузки | Не supportedUSB, SupportSDCard/UARTDownload |
| Обновление прошивки | InsertSDCard Обновите экран прошивки |
| Часы реального времени (RTC) | Поддержка часов, таймер, обратный отсчет и другие функции |
| Эффективная область экрана (AA) | Long×Width = 153,5 мм × 87,0 мм |
| Размер продукта (длина * ширина * высота) | Long×Width×High = 165,0 мм × 100,0 мм × 11,8 мм |

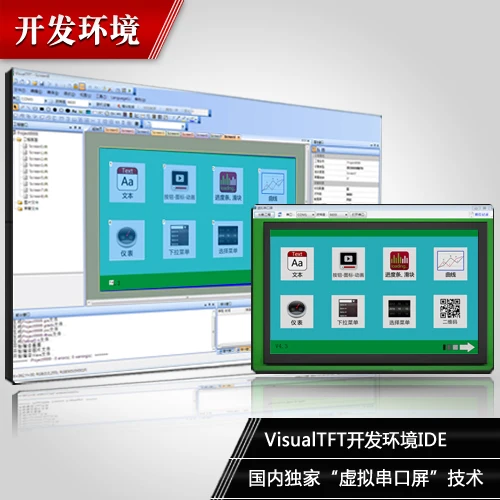

| Поддержка хост компьютерное программное обеспечение | VisualTFT® |
| AVВход | Не поддерживается |
| Воспроизведения голоса | Не поддерживается |
| Воспроизведение видео | Не поддерживается |
| WI-FI | Не поддерживается |
| Три процесса анти-краски | Нет |
| 【Основная квалификация продукции | |
| Цикл обучения | 30Минут знакомы с развитием окружающей среды, 3Day, чтобы завершить взаимодействия человека и компьютера дизайн |

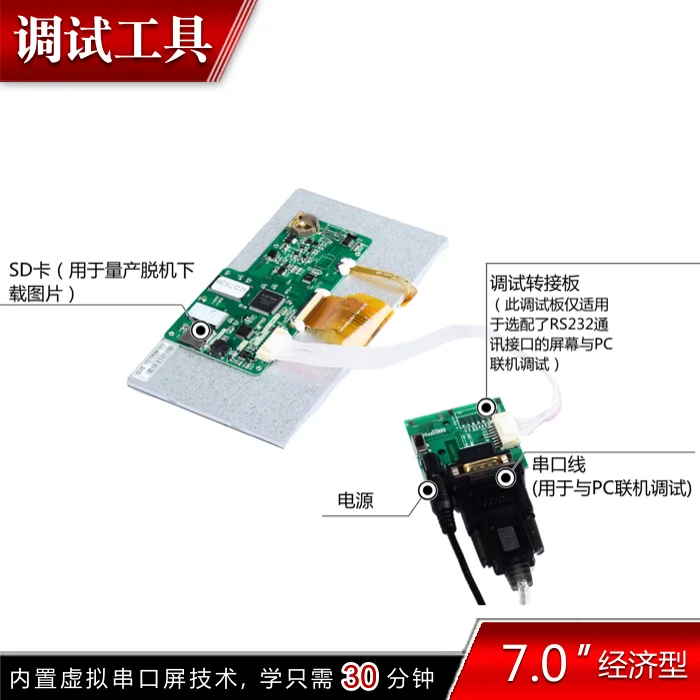

| Программа отладки | Верхний компьютер интегрирован «виртуальный последовательный экран», нет необходимости подключать аппаратное обеспечение, DirectKeil IDEWith его привязки отладки |
| Время запуска | Включение, отсутствие времени загрузки системы |
| Конфигурация Управление | Есть кнопка, текст, выпадающее меню, полоса хода, ползунок, инструмент, анимация, двумерный код, кривая, запись данных, и другие различные настройки управления |
| Системы клавиатура | Встроенный виртуальный номер, клавиатура символов, поддержка китайских и английских методов ввода, настраиваемая клавиатура |
| Запись данных | Поддержка управления записью данных содержание exportSDCard |
| Многоязычная функция | Завод может быть предустановлен up10Any язык в мире, один щелчок переключения требуемого языка, нет необходимости в нескольких setsUI |
| Логическая операция обработки | Встроенный в верхний компьютер составитель сценария, пользователи могут настраивать различные сложные Логические отношения и протоколы на экране., удовлетворяет пользовательским требованиям 99,9% функционального продукта |
| Жизненный цикл | Используя традиционные большие брендовые процессоры, годы непрерывных товаров |
| ◆ LCDDisplay | |
| Дисплей типа | На тонкопленочных транзисторах на тонкоплёночных транзисторахЖК-дисплей экран |
| Подсветка лампа | Светодиодный |
| Яркость (кд/м²) | 220 |
| Срок службы подсветки (ч) | > 20000 |
| Контраст | 200:1 |
| Перспектива (L/R/T/B) | 55/55/55 Вт, 30 Вт |
| ◆Сенсорная панель (опционально) | |
| Касательное управление | Резистивный сенсорный экран |
| Сенсорный режим | Одноточечный, скользящий сенсорный |
| Светильник с высоким коэффициентом пропускания | 80% |
| Сенсорный экран номер | Одна точка пикселя, одна точка более десяти тысяч раз |
| ◆ Защита окружающей среды и сертификация | |
| Рабочая температура | -20~ + 70 ℃ |
| Для хранения Температура | -30~ + 80 ℃ |
| Вибрация Тесты | От 10 до 25 Гц (X, Y, ZНаправление 2G 30 минут) |
| От электростатического разрядаТесты | Воздушный =± 8KV, контакт = ± 4KV (может поддерживать выше) |
| Испытание при высоких и низких температурах | Экспериментальная температура: 70℃±3℃, 72 H/-20℃±3℃, 72 H; экспериментальная Влажность: 50℃±3℃, 90% ± 3% RH, 72 H |
| Сертификация | По ограничению на использование опасных материалов в производствеCECertification (EMIGrade: EN55022 класс стандарт) |
| ◆ Пользовательские Услуги | |
| Таможенная пошлина | Разовые вывески 1000 шт., некоторые из них могут быть исключены из таможенных сборов |
| Связь Интерфейс | Адаптируемые под требования заказчика параллельного автобуса 、 может 、 Zigbee 、 Ethernet orWIFIExternal Связь Интерфейс |
| Оборудование цепи | CustomizablePCBSize, толщина цепи, Добавить пользовательскую цепь, военный уровень температуры, и т. Д. |
| Настройка программного обеспечения | Настроить специальные инструкции или элементы управления в соответствии с потребностями пользователя, уменьшить сложности разработки пользователя |
| Обслуживание искусства | Можете предоставить фотографию искусства и структура продукта дизайнерские услуги |
| Другое | По индивидуальному заказу по требованию, удовлетворить все потребности пользователя |
