Описание

6z4 усилитель мощности предступенчатая пластина желчный выпрямитель с 6N3-J ламповый предусилитель желчный предусилитель

◆6z4 выпрямитель желчи Пекин 6N3-J катод выходной трубчатый предусилитель

◆Bold выпрямление может лучше защитить 6N3, так что труба имеет более длительный срок службы и более теплый тон.

① Двойной 220 В высоковольтный источник питания, 6z4 нити с 6,3 В переменного тока, 6N3 нити с 8 В переменного тока выпрямлены к источнику питания постоянного тока, без шума и звука тока.

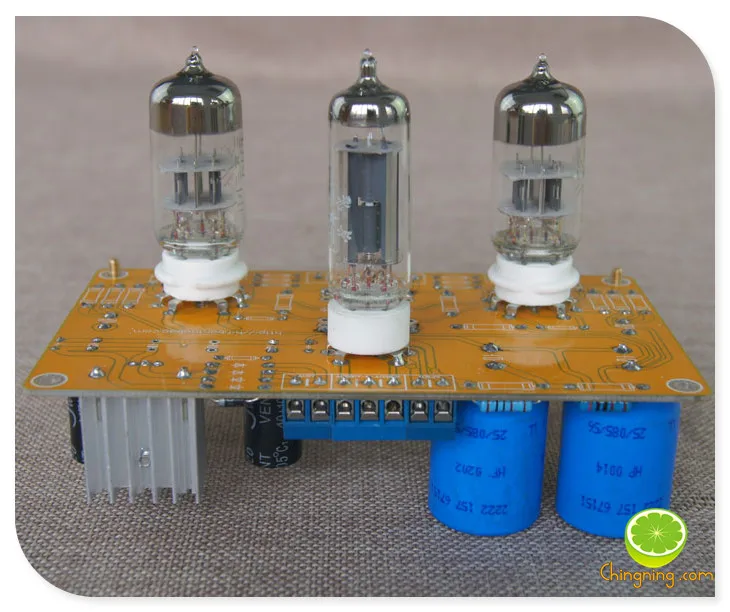

④ Печатная плата маркируется с обеих сторон, компоненты могут быть установлены с обеих сторон. Изображение устанавливается путем того, чтобы трубка выходила из шасси. Два способа сборки ваши.

① Входное соединение с французским Thomson 0,47 мкФ, Выходное соединение с ERO 3,3 мкФ MKT.

【6n3 Филамент выпрямления использует 7806 трехклеммный регулятор, некоторые специалисты говорят, что 5,9 в является лучшим напряжением нити 6N3, поэтому непосредственно Используйте 6VDC для нити.

◆Высоковольтный фильтр с японским оригинальным Panasonic или Nichicon 100u электролиз X2, и Nichicon 22U электролиз, филаментный фильтр с отечественным высококачественным электролисом JWCO, резистор с медной ногой 5 кольцевой металлической пленкой, трубка Пекин 6N3-J

6N3 идеи развития желчи до уровня:

Во-первых, выбор схемы

На этот раз я надеюсь использовать имеющиеся части на руках и более низкую стоимость, чтобы сделать, знаменитая схема машины, безусловно, не в соответствии с требованиями, потому что трубы, используемые в этих известных цепях машин, разбиваются на высокие цены, и сотни или более из них будут перемещены. Не то, что может себе позволить мое поколение. 6N3 был первоначально разработан для ТВ вещания VHF/UHF усиления двойной триоды. Это очень хорошая трубка. Звук между 6N11 и 12AX7. Это и музыкальный, и акустический. Самое главное, что цена очень низкая. ИМПОРТНАЯ ЦЕНА импортной трубки 5670 составляет всего 20 юаней, что очень хорошая стоимость. Низкая цена не означает, что это мусор. Высокая цена не означает, что тон-топ, один-это то, что вещь дорогая, а другой-это ажиотаж продавца. Основная причина, по которой 6N3 и аналогичные трубки не были раскручены до сих пор, заключается в том, что они не являются универсальными в раскладе контактов и выход 6N3 и его похожих труб слишком велик.

Кривая характеристики 6N3 показана на рис. 1. По кривой характеристики 6N3 видно, что это не большая динамическая трубка. Напряжение питания экрана не должно превышать 150 в, а максимальное отрицательное напряжение затвора не превышает-4 В. Поможет подкорректировать недостатки выше-4 V согнутся четко. Рабочая точка должна быть выбрана в диапазоне от-1,5 В до 2,0 в, а входное напряжение предпочтительно не должно превышать 0,7 в. Вся схема машины показана на рис. 2. v1 использует 1/2 6N3 для общего усиления катода, а сопротивление анода V1 принимает меньшее значение до 18 К для получения большего диапазона изменения тока анода, при этом меньше искажений, рассчитанное увеличение. Около 14,5 раз. V2 использует 1/2 6N3 в качестве катода на выходе, что делает привод цепи постоянным усилением напряжения для различных сложных нагрузок. Прямое соединение между V1 и V2 делает АЧХ всего устройства более широким, что уменьшает отрицательные эффекты, вызванные соединительным конденсатором. Усилительная цепь очень проста, и есть только несколько резисторов и конденсаторов частей. Цель заключается в упрощении схемы и снижении стоимости производства.

Во-вторых, дизайн печатной платы

Эта машина опускает МОП трубную регулировку напряжения части блока питания от учета стоимости, и только использует RC выпрямление, эффект не имеет большого воздействия, и напряжение питания на моем месте может быть относительно стабильным и меньше помех. Нить накаливания регулируется 7806 для двух 6N3, что несколько ниже, чем обычно используемое напряжение 6,3 В. Улучшение качества звука заключается в том, что огонь не будет слишком сильным и более гибким.

Большинство энтузиастов используют строительные леса при изготовлении усилителей. Из-за предков amp fever, которые писали много лет назад, леса были более вокальными, чем проводка монтажной платы. На самом деле, это недоразумение. Будет ли шум в том, что леса не будут лесом, маршрутизаторы платы не поймут проводку, будет ли шум на уровне технологии, а не на пути производства. Это как обучение кунг-фу. Дело не в изучении шаолина или уданга, а в уровне мастерства. В современных компьютерных технологиях проводка монтажных плат гораздо удобнее и быстрее, чем строительные леса. На рис. 3 показана схема установки. Ниже приведены некоторые элементы дизайна схемы платы машины.

1. учитывая расположение по всему миру, передача сигнала и часть источника питания отделены с обеих сторон, так что схема может избежать взаимных помех между большими и малыми сигналами, помехи цепи питания и трансформатора источника питания к цепи усиления.

2. Левый и правый каналы симметрично расположены на левой и правой сторонах. Источник питания находится в средней внутренней кольцевой проводке, и все сигнальные линии и линии передачи сигнала направляются на верхнюю и нижнюю стороны. Внутренняя петля электромагнитного поля, Генерируемая следом питания, не мешает всем звуковым сигналам на внешних петлях на верхней и нижней сторонах.

3. Все цепи питания должны направляться параллельно в одном и том же цикле тока. Все следы одного и того же контура тока также должны быть параллельны, так что электромагнитные поля, генерируемые следом питания и петлей сигнала, никогда не будут перекрываться. Пересечение, электромагнитное поле, генерируемое силовой трассой, не мешает звуковому сигналу на всех сигнальных трассах, а электромагнитные поля, генерируемые между сигнальными петлями, не будут мешать друг другу.

4. Используйте самые широкие следы медной пленки. Слабый сигнал находится вдали от сильного сигнала, а большой сигнал находится далеко от маленького сигнального следа. Сила сигнала и неодинаковые следы никогда не позволяют параллелить большое расстояние.

5, попробуйте сделать следы самые короткие и прямые, чтобы не обернуть вокруг проводов, таким образом, электромагнитные поля, генерируемые токовыми петлями, перекрывают друг друга и влияют на качество звука.

7. Все следы расположены в соответствии с текущей петлей, чтобы организовать, как прокладывать провода. Частично принять звёздное заземление, предложенное мастерами. Хотя заземление звезды имеет хорошее соотношение сигнал/шум, это не лучший метод проводки, только в зависимости от тока. Цикл определяет способ прокладки, взаимные помехи между токовыми петлями самые маленькие, путь передачи сигнала самый короткий, соотношение сигнал/шум самое высокое, и качество звука лучшее.

Цена не включает в себя установку медной колонки, показанной на рисунке, Пожалуйста, знайте! 6z4 усилитель мощности предступенчатая пластина желчный выпрямитель с 6N3-J ламповый предусилитель желчный предусилитель
