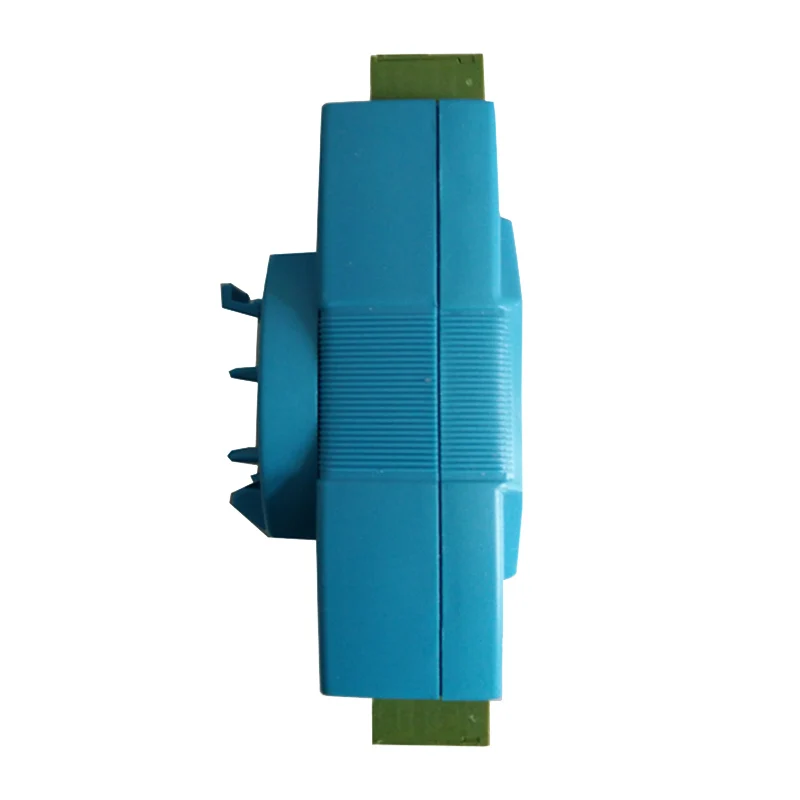

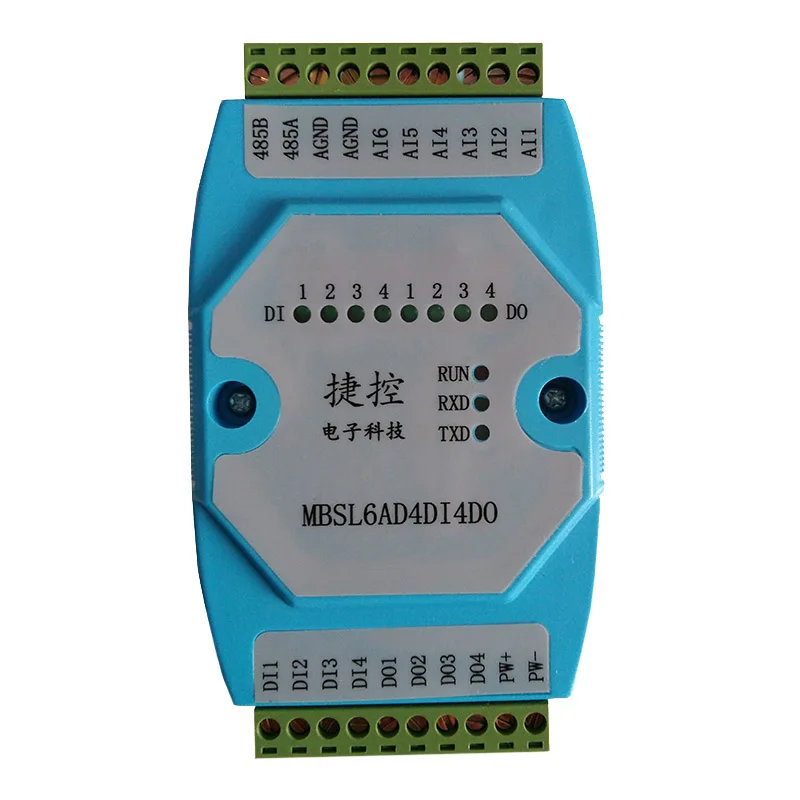

6AD/4DI/4DO Road 0-20mA аналоговый вход 4 дорожный цифровой выходной модуль MODBUS связь RS485 Сбор данных изоляция

Этот модуль 6 road 0-20mA аналоговый вход, 4 цифровых изолирующих входа, 4 цифровых изолирующих выхода (NPN транзисторный открытый коллектор выход) модуль, через изолированный выход интерфейса RS485. Модуль использует стандартную связь Modbus RTU, может быть непосредственно адаптирован для всех видов программного обеспечения конфигурации компьютера хоста, PLC, DCS и так далее. Модуль питания, RS485 связи и электрические сигналы изолированы друг от друга, что эффективно подавляет все виды последовательных режимов и общий режим помех, а также обеспечивает стабильную и надежную работу модуля.

1, использование RS485, MODBUS, RTU стандартная связь, с программным обеспечением конфигурации компьютера хоста, PLC, промышленный сенсорный экран, сеть, с индикатором состояния связи

2, контроль сигнала, источник питания, связь RS485, электрические сигналы изолированы друг от друга.

3, цепь связи принимает молниеносную защиту, защиту от помех, защиту полярности питания.

4, интерфейс выхода сигнала связи RS485 принимает перенапряжение и перегрузки по току двойную защиту.

5, он может быть широко использован для получения сигнала и контроля в промышленном полевом оборудовании.

6, формат связи может быть настроен программным обеспечением.

1. Аналоговый Входной канал: 6 каналов изоляции

2. Аналоговый Тип входа: 0-20 мА/4-20 мА Аналоговый сигнал

3. Точность аналогового ввода: + 0,02 мА

4. Диапазон рабочих температур:-20 ~ 70 по Цельсию

5. Разрешение: 12 бит

6. Внешний источник питания: DC 9 В до 30 В/2 Вт

1. Входной канал: 4 цифровых входа

2. Выходной канал: 4 способа электронные сигареты с цифровым выходом

3. Грузоподъемность: резистивная нагрузка 200 мА/канал

1. Протокол: MODBUS-RTU

2. Тип интерфейса: Изолированная связь RS485, выходной интерфейс принимает перенапряжение, перегрузки по току, двойная защита

3. Скорость передачи: 4800bps, 9600bps, 19200bps, 38400bps, 57600bps

4. Бит четности: без проверки четности, даже проверки четности, нечетная контрольная сумма

5. Настройки: адрес модуля, скорость передачи, биты четности могут быть установлены программным обеспечением

6. Расстояние связи: 9600bps 1200 метров

1. Способ установки: стандартная установка на din-рейку или установка винта

2. Размер: 125*73*35 мм

Температура:-10 ~ + 60 градусов Цельсия, влажность: 35 ~ 85% (без конденсации)

1. Напряжение питания: 10 В ~ 30 в широкий диапазон питания, с защитой полярности мощности

2. Потребляемая мощность: менее 3 Вт
