Описание
Будьте внимательны! многие клиенты спросили, могут ли они купить безвентиляторную версию и сочетать ее со своими фанатами? ответ: может и нет! поскольку версия вентилятора не только оснащена вентиляторами, она также оснащена круговой пластинкой для снижения давления для вождения вентилятора. В противном случае несовместимости 。
Может match12 ~ 24 V, 3A ~ 5 aадаптеры,Входная мощность больше выходной мощности. Если требуется высокая выходная мощность, пожалуйста, выберите более высокий источник питания.

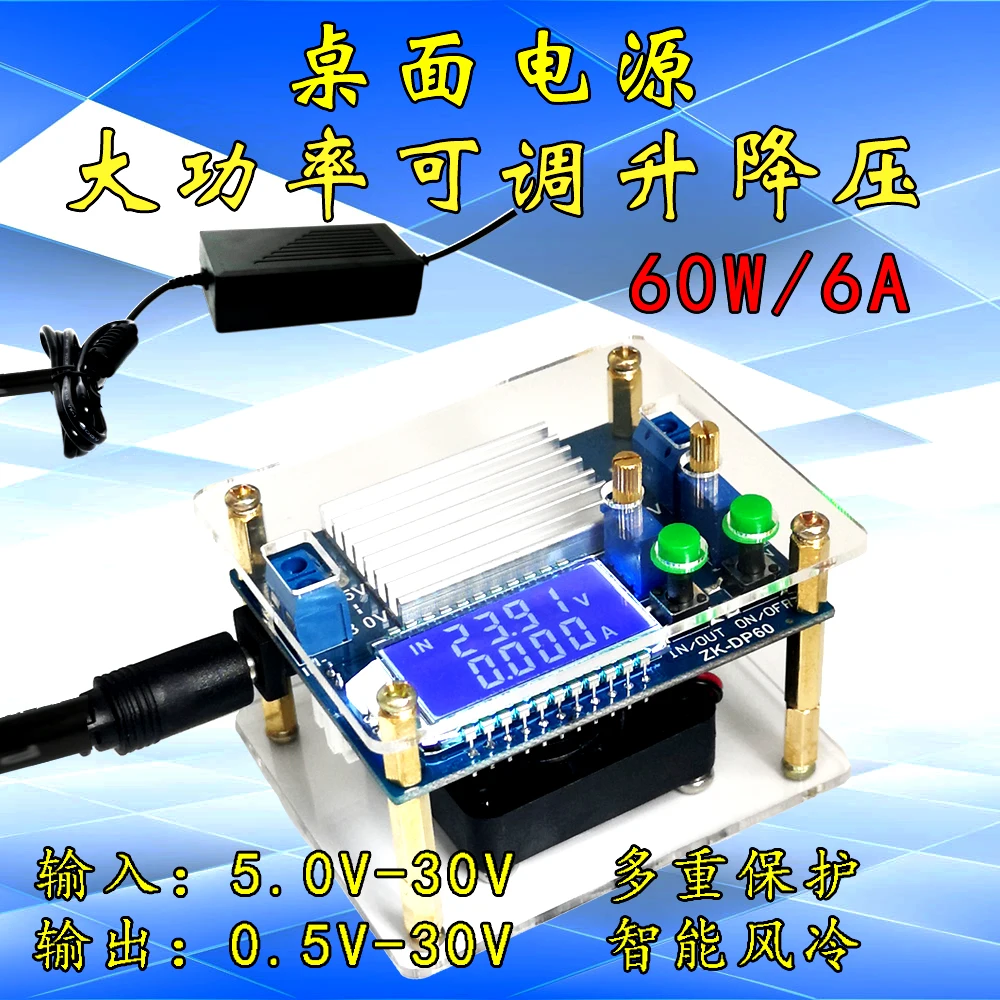

Прямая сделка 60W6AModule регулируемого блока питания boost-drop
(Постоянное давление и постоянный ток жидкокристаллический дисплей)
Доставка без адаптера питания, адаптеры питания должны быть приобретены отдельно. предполагаемое использование напряжения 15 ~ 24 В/электрических адаптеров current2 ~ 5, высокий спрос на выходную мощность, выберите адаптер высокой мощности, вставьте moduleDCPort-Во-второй настольный источник питания.
Будьте внимательны: Корпус изготовлен forDIYKit пакет, клиенты должны собрать себя, простая работа. акриловый чехол и ЖК-экран с защитной пленкой, пожалуйста, Снимите пленку и снова собрать ее. продукты будут более прозрачными.
1. Особенности ребенка:
1.1.Long Ручка потенциометра регулирует напряжение и ток, он может управляться вручную., без использования ножа.

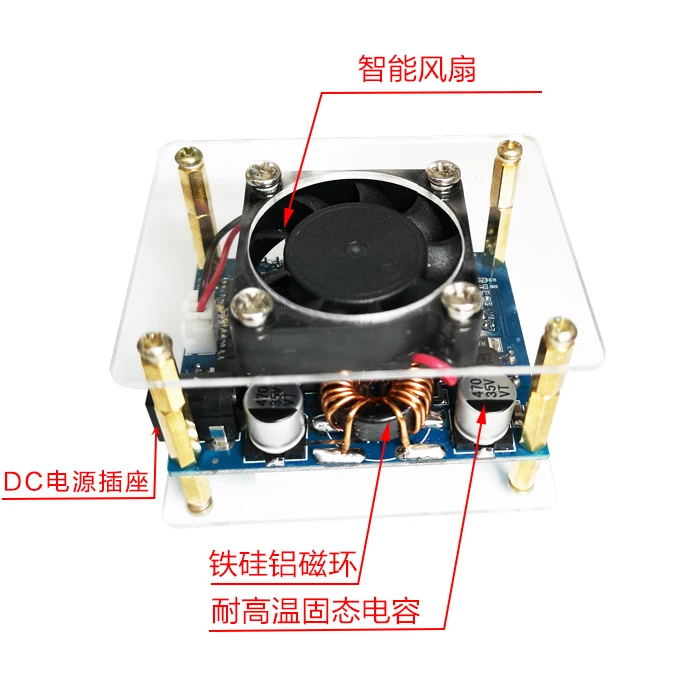

1.2.с большими радиаторами, с оболочкой, выбирается с вентилятором.
1.3LCD вход, выходное напряжение, температура, выходной ток и выходная мощность.
1.4.аппаратная защита: защита от обратного соединения входного терминала, обратное соединение не будет гореть; выход анти-заполнитель, не требуется дополнительный диод для зарядки аккумулятора;
Защита программного обеспечения: защита от перегрузки по току, защита от перегрузки, защита от перегрева.
1,5. Усилитель, сброс давления, выходное напряжение 0,5-30 варибитрарная регулировка, ограничение current0-6AArbitrary регулировки;
1.6.Key control OutputON/OFFstate, и вы можете установить питание по умолчанию для beONorOFF.
1.7.YesLCWave фильтрация, небольшая Выходная пульсация;
2. Параметры продукта:
Входное напряжение: 5,5-30 в (Входное напряжение 5 В, он также может увеличить и снизить давление., но измерение напряжения и тока не является точным.; ниже than4.7VTime, защита от недостаточного напряжения)
ВыходНапряжение:0,5-30 в
Выходной ток: безвентиляторная версия может работать стабильно в течение длительного времени. 4A, версия вентилятора achiable6a
Выходная мощность: вентилятор бесплатно version35W, вентилятор version60W
Разрешение дисплея напряжения: 0,01 в, погрешность 1%
Текущее Разрешение дисплея: 0.001A, точность error1 %
Эффективность преобразования: 88% о
Мягкий запуск: Да (большой модуль питания с нагрузкой может потеряться при запуске)
Защита обратного подключения: Да, не работает
Выход анти-Заполнитель: Да, прямой доступ к батареям
Защита от короткого замыкания: Да, прямой короткий выход
Температура защиты: 100℃
Защита питания: 60 Вт
Защита от тока: 6А
Рабочая частота:180 кГц
Условия вращения вентилятора: ток больше than3A, или мощность больше than20tile, или температура больше than40℃.
Размер: бесплатная версия вентилятора длинная * широкая * высокая 72*59*32 мм
Версия вентилятора длинная * широкая * высокая 72*59*43 мм
Установка отверстие: diameter3mm
Вес: без вентилятора 81 г
Вентилятор Версия 107 г
3. Описание функции:
3.1.Module hasIN/OUT, ON/OFFTwo клавиши: IN/OUTKey короткое нажатие переключение входного напряжения, выходное напряжение и температурный дисплей модуля, длительное нажатие импульсный выходной ток, отображение выходной мощности;ON/OFFKey короткое нажатие управления outputONorOFF, по умолчанию выходное состояние следующего питания на isONperhapsOFF.
3.2.leftCCSetting потенциометры для тока, вращения по часовой стрелке, увеличение заданного тока, когда ток нагрузки достигает заданного тока, введите состояние постоянного тока, индикатор Тока CCConstant (красный) загорается; RightCVSetting потенциометры для напряжения, вращение по часовой стрелке, увеличение выходного напряжения. ONIndicator lamp-это Выходная индикаторная лампа, светящаяся при наличии напряжения на выходе, в противном случае уничтожающая.
4. Метод использования:
4.1.As общий модуль boost и buck с возможностью защиты от перегрузки по току
(1) регулируемый потенциометр постоянного напряжения, сделать выходное напряжение достигать напряжения, которое вы хотите.
(2) Выход короткого замыкания напрямую (прямой выход короткого замыкания!) регулируемый потенциометр постоянного тока делает выходной ток достигать предварительно заданного значения защиты от перегрузки по току. (например, текущее значение, отображаемое модулем is2A, затем максимальный ток, который вы можете получить, когда вы используете модуль, только to2A, ток to2ARed постоянный индикатор тока напряжения, в противном случае, индикатор выпадет.)
Будьте внимательны: при использовании в этом состоянии, потому что есть текущий Пробоотборный резистор на выходном конце, когда нагрузка подключена, будет be0 ~ 0,2 VPressure падение, в то же время, когда ток высок, входные и выходные провода будут иметь некоторое напряжение линии. это нормальное явление!
4.2.Used как батарея зарядное устройство
Модули без функции постоянного тока не могут использоваться для перезаряжающиеся батареи. разница в напряжении между аккумулятором и зарядным устройством очень большая из-за усталости электричества. вызывает чрезмерный ток зарядки, повреждение аккумуляторов, поэтому начните с постоянной зарядки для аккумуляторов. автоматическое переключение обратно на постоянное напряжение зарядки при зарядке в некоторой степени.
(1) Определите плавающее напряжение заряда и ток заряда аккумулятора, который вам нужен; (если параметры литиевой батареи are3.7V/2200 mAh, таким образом, плавающее напряжение заряда is4.2V, Максимальная зарядка current1C, Namely2200mA)
(2) состояние без нагрузки, регулировка постоянного потенциометра напряжения, чтобы выходное напряжение достигло плавающего напряжения заряда; (если charging 3.7vlithium Зарядка батареи, установите выходное напряжение to4.2Vthat будет делать)
(3) выход короткого замыкания непосредственно (прямой выход короткого замыкания!), регулируемый потенциометр постоянного тока делает выходной ток достигать предварительно заданного значения тока зарядки;
(4) Подключение аккумулятора, зарядка
(Шаг 1, 2, 3 на: входной терминал питания, выход без нагрузки без подключения батареи)
4.3.As высокомощный модуль постоянного тока
(1) Убедитесь, что вам необходимо скрутить рабочий ток и максимальное рабочее напряжение;
(2) без нагрузки, регулировка постоянного потенциометра напряжения для достижения выходного напряжения Максимальное рабочее напряжение;
(3) выход короткого замыкания непосредственно (прямой выход короткого замыкания!), регулирующий постоянный ток потенциометра для достижения желаемого выходного тока;
(4) Соединительная, испытательная машина.
(Шаг 1, 2, 3 на: входной источник питания, выход без нагрузки, лампа connec)
5. Сборочный эскиз оболочки
6. Вопросы, требующие внимания:
6.1.Module inputiv-надпись и выход-короткое соединение, в противном случае функция постоянного тока не будет.
6.2.убедитесь, что мощность источника питания всегда больше, чем мощность, требуемая выходной нагрузкой!
6.3.модули требуют полного выхода, входного напряжения 8vвыше, когда входное напряжение is5VTime, выходная мощность приближена 15W, Вольтметр и сбой амперометра. модульное значение тока максимум4а, посылка ограничена максимальной выходной мощностью, выходом, для example17V, ток не должен быть больше или равен to2A.
6.4.модуль с выходной защитой от короткого замыкания, автоматическое отключение выходного сигнала модуля после короткого замыкания, повторное включение модуля для его восстановления. если ваш источник питания не имеет предельной защиты выходного тока, рекомендуется подключить предохранитель в серии в передней части входного модуля. улучшение фактор безопасности 。
6.5.Module имеет Входное защита от недостаточного напряжения, по умолчанию is4.7VAbout, ниже этого значения, автоматически отключится на выходе, активизации модуль для того, чтобы восстановить его. (Обратите внимание на напряжение в порту модуля, когда входной ток большой, не обращайте внимания на частичное напряжение на входном проводе).
7. Услуги заявление
7.1все продукты гарантированы в течение одного года, 7 дней без причины возврата товара; 30 качество продукции в течение дней (за исключением повреждений, вызванных искусственным повреждением или неправильным использованием), мы возвращаем посылку и несем расходы на перевозку. exceed30Sky, покупатель берет на себя перевозку, у нас есть бесплатный ремонт., расходы на обслуживание, вызванные повреждением клиента.
7.2.неопределенная ответственность, мы обнаруживаем проблему, прежде чем мы компенсируем ее. Exploвзрыватель, вызванный неправильным использованием перегрузки модуля и короткого замыкания, выгорания чипа и т. д. без компенсации.
7.3.электронные модульные продукты, вам нужно иметь определенную электронную базу, внимательно прочитайте инструкции по продукту перед их использованием; продукты не предназначены для медицинского использования, спасательные работы, устойчивость и другие виды применения, не могут быть использованы в опасных местах, таких как угольные горшки, Мы не гарантируем Любая такая ответственность.; низкая прибыльность продукции, использовать возможности r и использовать случай сильно отличаться., если наши продукты совместимы с вашим собственным ценным оборудованием или цифровыми продуктами, Мы не гарантируем каких-либо повреждений ca использовать d., У нас есть только возможность компенсировать Модуль и доставку.
