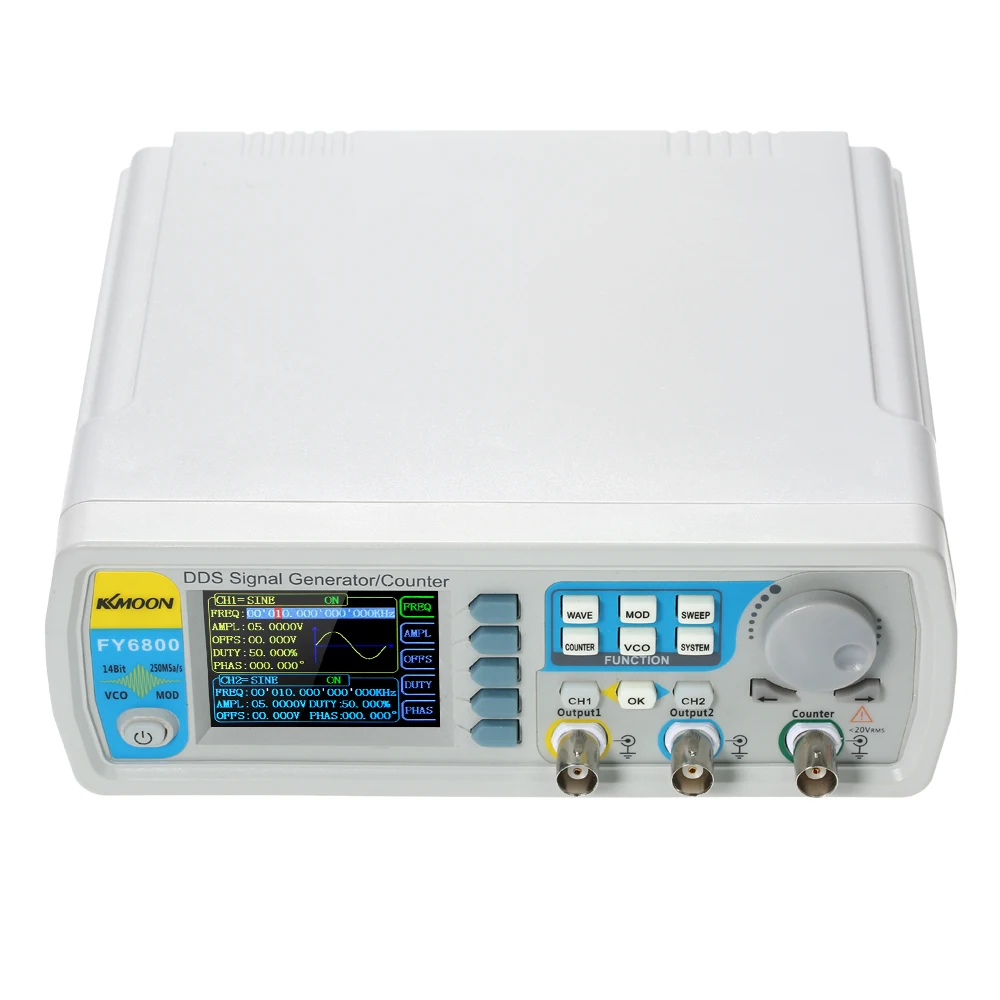

60 МГц DDS генератор сигналов цифровой контроль двухканальный функция частотомер произвольная точность цифровой генератор сигналов

Эта серия двухканальных генераторов сигналов сочетает в себе несколько функций s в одном, таких как генератор сигналов функции, генератор сигналов произвольной формы, генератор импульсов, аналоговый/цифровой модулятор, VCO, развертка, счетчик и частотомер и т. Д. инструмент принимает технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие искажения сигналов. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследования.

Особенности:
Принимаем Прямой цифровой синтезатор (DDS) технологииИ обеспечивают стабильные, точные, чистые и низкие искажения сигналов.

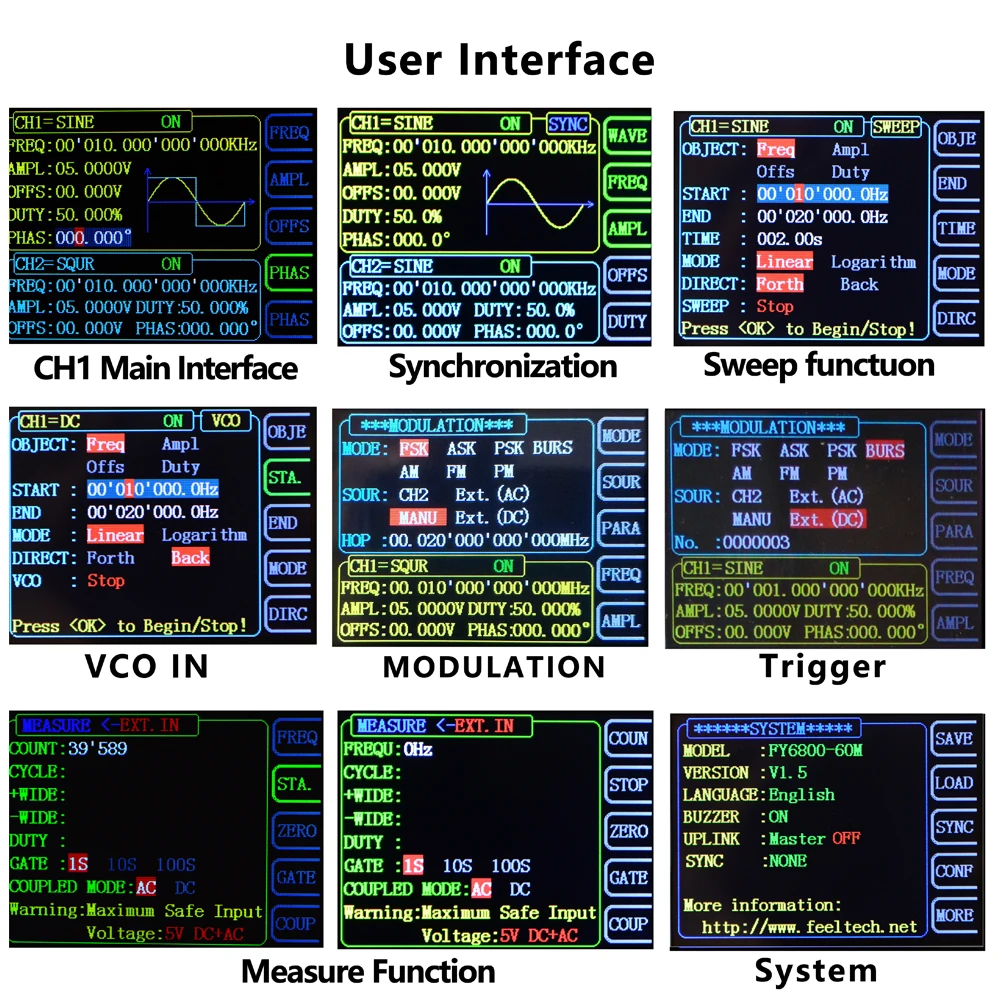

2,4 дюймовый TFT цветной ЖК-дисплей с разрешением 320*240, Одновременное отображение параметров и графикой CH1 и CH2.
Применение Мягкие силиконовые ключиВместо традиционных патч-ключей, более долгий срок службы и более комфортное управление прибором.
Применение 14-bit высокоскоростной D/A конвертер чип (5Vpp выход дискретизации погрешность составляет менее 1mV), 250MSa/s частота дискретизации и 14 бит в вертикальном направлении.
Может Выход до 98 групп функций/произвольная форма волныРазмерный ряд: 34 группы предустановленных сигнала и 64 группы Пользовательские формы.
Позволяет хранить 64 произвольной формы файлы данных, Каждая глубина хранения формы волны составляет 8192 точек * 14 бит.
Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.
Развертки Функция:Функции линейной развертки и логарифмической развертки; Время развертки 0,01 s-999,99 s; направления развертки вверх, вниз и обратно.
ГУН Функция (Напряжение Управление Выход):Поддержка функции контроля напряжения VCO (например, управляемый осциллятор напряжения).
Burst Выход Функция:Есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций. Он может выводить 1 ~ 1048575 импульсных поездов.
Частотомер Функция:Макс. Рабочая частота 100 МГц, а минимальная рабочая частота 0,01 Гц.
Счетчик Функция:2 муфты измерить режимов, включая DC муфты и соединением AC.
Поддержка два или более генераторы сигналов произвольной формы подключен к достижению многоканальный выход, максимальный Поддержка 16-канальный синхронный выход.
Полностью независимый двухканальный выход, синхронизация работы между каналами.
Фазы диапазон регулировки двух каналов составляет 0 ~ 359,99 °, а регулировка точность определения его местонахождения составляет 0,01 °.
Цифрового сигнального Выход Функция:Он может осуществлять любой уровень CMOS с амплитудой 0 ~ 10 В.
Оснащен функцией отслеживания каналов, Когда функция отслеживания включена, все параметры обоих каналов могут быть обновлены в соответствии с настройкой пользователя одновременно.
Высокая амплитуда Разрешение:Минимальная амплитуда разрешение может достигать 1mV, амплитуда диапазон 1mVpp ~ 20Vpp.
Рабочий цикл каждого канала может регулироваться независимо (0.01%-99.99%), с разрешением 0.01%.
С-10V ~ + 10 V DC офсетная печать функция (≤20MHz), разрешение до 1mV.
Для хранения Функция:Может сохранить 20 групп параметров, заданных пользователем и извлекать в любое время.
Связь Функция:Все функции могут управляться с помощью ПК программы, и протокол связи открыт для вторичного развития.
Выход защита от короткого замыкания Защита от:Все выходы сигнала могут работать в условиях короткого замыкания нагрузки 60 с и более.
Редактирования произвольной формы Функция:Пользователь может изменить произвольную форму волны на ПК, а затем загрузить для вывода с прибора.

Технические характеристики:

Параметры частоты
Синусоида(По желанию)	0 Гц ~ 20 МГц	0 Гц ~ 30 МГц	0 Гц ~ 40 МГц	0 Гц ~ 60 МГц
Прямоугольная волна	0 Гц ~ 15 МГц	0 Гц ~ 25 МГц
Треугольники волна	0 Гц ~ 10 МГц
Пандус
Пульсовой волны
Произвольной формы
Ttl/COMS
Мин. Импульсный Ширина	20ns (все модели импульсной волны минимальная ширина может достигать 20ns)
Мин. Разрешение	1μHz
Точность частоты	+/-20ppm
Стабильность частоты	+/-1 ppm/3 часа
Параметры формы волны
Типы сигналов	Синус, квадрат (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус, Sawtooth Wave, CMOS, четыре канала ttl, DC, полуволна, полная волна, положительный шаг, обратный шаг, положительный показатель, обратный показатель, Lorenz Pulse, Multitone, noise, ECG, Трапециевидный пульс, Синк-Пульс, узкий пульс, Гаусс-белый шум, AM, FM и другие 64 комплектов
Сигналов Длина	8192 точек * 14 бит
Частота дискретизации	250MSa/s
Вертикальный Разрешение	14 бит
Синуса	Гармоническое подавление		≥50 дБ (<1 МГц); ≥45 дБ (1 МГц ~ 20 МГц)
	Суммарный коэффициент гармонических искажений		<0.5% (20 Гц ~ 20 кГц, 0dBm)
Квадратной формы	Время нарастания/спада		≤7ns (VPP <5 V)
	Выброс		≤5%
	Рабочий цикл		0.01% ~ 99.99% (разрешение 0.01%)
Пилообразный сигнал	Линейность		> 99% (0,01 Гц ~ 10 кГц)
Выход параметры
Амплитуда (VPP)	Frequency≤10MHz: 1mVpp ~ 20Vpp; 10 МГц <Frequency≤20MHz: 1mVpp ~ 10Vpp; частоты> 20 МГц: 1mVpp ~ 5Vpp
Разрешение	1mV
Амплитуда стабильности	+/-0.5%/5 часов
Амплитудно-это действительно плоский экран	+/-2.5% (<10 МГц); +/-5% (> 10 МГц)
Сигналов Выход
Импеданс	50Ω +/-10% (стандартный)
Защита	Все каналы могут работать более 60 с при нагрузке короткого замыкания
DC офсетная печать
Офсетная печать диапазон	Частота ≤20 МГц: +/-10 В; Частота> 20 МГц: +/-2,5 в
Офсетная печать Разрешение	1mV
Фазы параметры
Фазы диапазон	0 ~ 359,99 °
Фазы Разрешение	0,01 °
Ttl Выход
Ttl уровень амплитуды	> 3Vpp
Разветвителя	> 8 ttl нагрузки
Время нарастания/спада	≤10ns
COMS Выход
Низкое электро уровня	<0,3 V
Высокая электрический уровень	1 V ~ 10 V
Время нарастания/спада	≤18ns
Частотомер Функция
Функция	Частота, период, положительный/отрицательный импульс Ширина, рабочий цикл
Вход Напряжение диапазон	1Vpp ~ 20Vpp
Частотомер	Диапазон: 0,01 Гц ~ 100 МГц; Разрешение: 0,01 Гц; Чувствительность: время открытия 3 класса (1 S, 10 S, 100 S) регулируемый
Счетчик Функция
Диапазон измерений	0 ~ 4294967295
Муфта режим	2 вида режимов соединения: DC и AC
Подсчитывая режим	Ручной Управление
Развертки Функция
Перевозчик сигнала	Синус, квадрат, пандус, произвольный (за исключением постоянного тока)
Развертки Тип	Линейный развертки или логарифм развертки
Развертки направление	Направления вверх, вниз и обратно
Время развертки	0,01 s-999,99 s/шаг
Развертки объекты	Частота, амплитуда, смещение, рабочий цикл
Диапазон настройки	Исходное положение и конечное положение можно установить произвольно
Диапазон развертки	В соответствии с решением настройка параметров
Функция VCO (контроль напряжения на выходе)
Модуляции диапазон сигнала для Вход	0 ~ 5В
ГУН сигнала Частотный диапазон	0-2000 Гц
ГУН Управление объекта	Частота управления напряжением (VCF), амплитуда управления напряжением (), смещение управления напряжением, рабочий цикл управления напряжением
ГУН специальный Функция	Может амплитудный модулят (AM) или частотный модулят (FM) внешним аналоговым сигналом
Модуляции Функция
Модуляции Тип	AM, FM, PM, ASK, FSK, PSK
Перевозчик сигнала	Синус, квадрат, Треугольники, пандус, произвольной формы (за исключением постоянного тока)
AM
Источник света	Внутренний (CH2)/внешний (VCO в порту)
Модуляции сигналов	Синус, квадрат, треугольник, пандус, произвольная форма волны
Глубина	0% до 120%
Частота модуляции	Внутренняя часть: 1μHz ~ 1 МГц; внешний: 1μHz ~ 2 кГц
FM
Источник света	Внутренний (CH2)/внешний (VCO в порту)
Модуляции сигналов	Синус, квадрат, треугольник, пандус, произвольная форма волны
Частота модуляции	Внутренняя часть: 1μHz ~ 1 МГц; внешний: 1μHz ~ 2 кГц
PM
Источник света	Внутренний (CH2)/внешний (VCO в порту)
Модуляции сигналов	Синус, квадрат, Треугольники, пандус, сигналов произвольной формы
Отклонение фазы	0 ° до 360 °
Частота модуляции	Внутренний: 1μгц ~ 1 МГц; внешний: 1μгц ~ 2 кГц
Спросить
Источник света	Внутренние (CH2), мини-разъем для наушников, внешний (попросите в Порты и разъёмы), руководство по эксплуатации
Модуляции сигналов	Квадратный с 50% рабочий цикл
Ключ частоты	1μHz ~ 10 МГц
FSK
Источник света	Внутренние (CH2), мини-разъем для наушников, внешний (FSK в Порты и разъёмы), руководство по эксплуатации
Модуляции сигналов	Квадратный с 50% рабочий цикл
Ключ частоты	1μHz ~ 10 МГц
PSK
Источник света	Внутренние (CH2), мини-разъем для наушников, внешний (PSK в Порты и разъёмы), руководство по эксплуатации
Модуляции сигналов	Квадратный с 50% рабочий цикл
Ключ частоты	1μHz ~ 10 МГц
Burst Функция
Перевозчик сигнала	Синус, квадрат, пандус, произвольный (за исключением постоянного тока)
Burst рассчитывать	1 ~ 1048575
Источник запуска	Руководство по эксплуатации, замеров наружных, внутренних (AC/DC)
Общие параметры
Дисплей Тип	2,4 дюймов TFT Цвет ЖК-дисплей
Сохранить и нагрузки	Количество		20
	Позиция		От 01 до 20 (01 для значения по умолчанию start)
Интерфейс	Тип интерфейса		USB безобрывный Интерфейс
	Связь скорость		115200bps
	Связь протокол		Режим командной линии, обеспечивающий протоколы связи
Technic	Для поверхностного монтажа, LSI, надежный и прочный
Зуммер	Можно включить/выключить настройкой
Питание	Тип штекера(По желанию)		Штепсельная вилка США/ЕС/Великобритания вилка
	Мощность Напряжение диапазон		AC100V ~ 240 V
Условия окружающей среды	Температура: 0 °C ~ 40 °C; Влажность: <80%
Размер	200*190*72 мм/7,87*7,48 * 2.83in
Вес	616 гр/21,75 унций
Посылка Размеры	27*21*9,5 см/10,63*8,27 * 3.74in
Посылка Вес	1094-1124 г/38,62-39,65 унций

Посылка список:
1 * генератор сигналов DDS
1 * Мощность кабель
1 * USB кабель для передачи данных
1 * BNC-BNC кабель
2 * Кабель BNC-Clip
