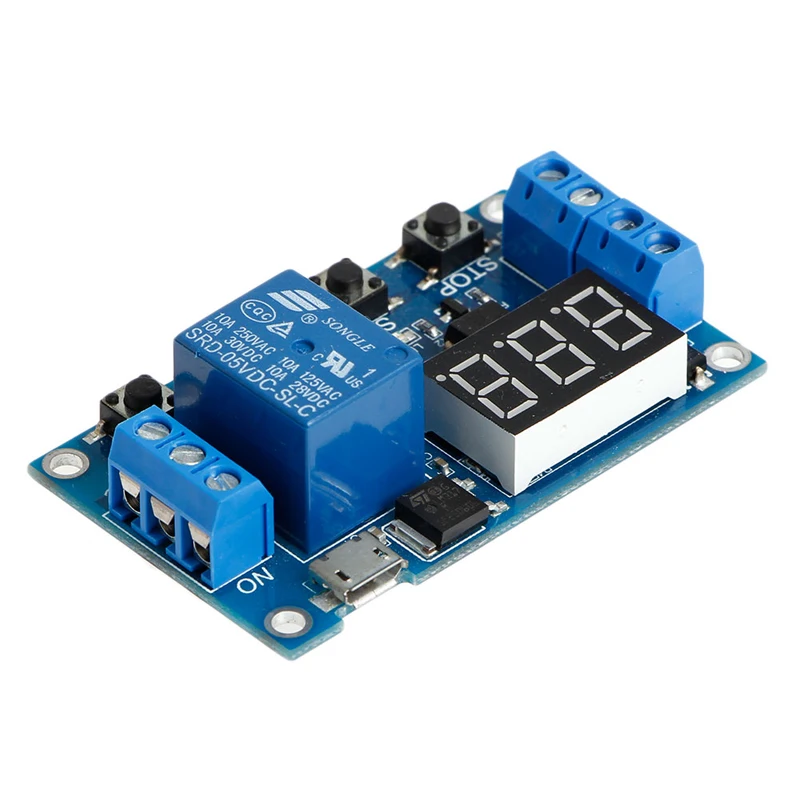

6-30 В релейный модуль переключатель Время задержки срабатывания цепи таймер цикл регулируемый

Описание

100% Новинка и высокое качество
Материал: электрические компоненты
Цвет: Смотрите фотографии
Информация о продукте:

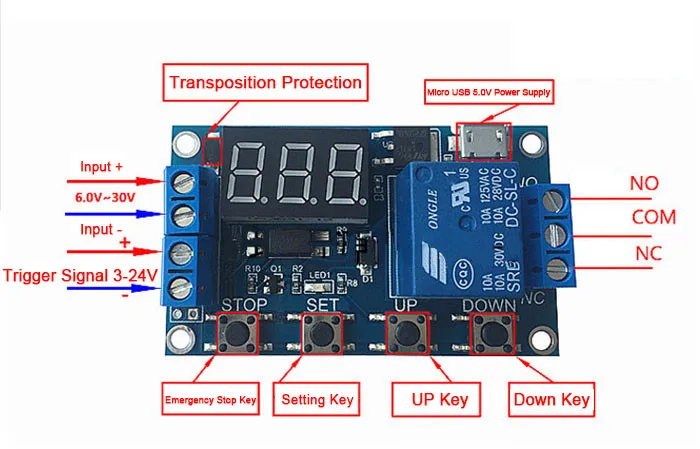

1. Рабочее напряжение: 6--30в
2. триггер источника сигнала: триггер высокий уровень (3,0 V-24 V), заземления сигнала и системы Земли, не являются обычным явлением, что может увеличить анти-помехи abilit системы (короткое замыкание может также соединиться с наземным общим)
3. Выходная мощность: может контролировать не более 30 В постоянного тока 5А переменного тока или 220 В устройства 5А
4. Изоляция оптопары: улучшает способность анти-помех, после настройки параметров, он будет память навсегда
Предупреждение: релейный контакт пассивный и производство электроэнергии; 1 канал имеет функцию управления Вкл/Выкл
Управление режим:
P1: после срабатывания сигнала, реле питания на время OP, затем выключить; в течение периода OP следующая операция:
1) P1.1: сигнал срабатывания снова не эффективен
2) P1.2: сигнал срабатывает снова, время запуска снова
3) P1.3: сигнал срабатывает снова, сброс; реле отключения, остановка синхронизации
P2: подача триггерного сигнала, время после выключения реле CL power реле OP time; затем время, выключите реле
P3.1: Дайте сигнал триггера после реле питания на время OP, CL выключение реле времени; затем рабочий цикл выше цикла gaive сигнал снова, выключение реле остановки времени; время цикла (LOP) можно установить
P3.2: после подключения. Нет необходимости запускать сигнал, реле питания на время OP, CL выключение реле времени; затем рабочий цикл выше цикла timea (LOP) может быть установлен
Q4: сохранение функции сигнала; если нет триггерного сигнала, время будет отменено, реле остается подключенным; Когда сигнал исчезнет, таймер ОП выключить реле; со временем, если нет сигнала снова, время очищается
Временной интервал:
0,1 с (минимум) ~ 999 мин (максимум) Непрерывная регулировка
Как выбрать интервал времени:
В режиме выбора параметра set interface и нажмите кнопку STOP, чтобы выбрать время
Xxx. Если точка после запятой находится в некотором месте, то интервал времени составляет S-1 999 с
Xx. X-десятичное место-десять, интервал времени-0,1 с 99,9 с-
Х. Х. X-это точка после запятой, интервал времени 1 мин-999 мин
Введение параметров: оп питание со временем, Выключение времени CL, LOP цикл раз (1-999 раз, "---" неограниченный цикл)
Как установить параметр:
1. Сначала убедитесь, что режим работы реле
2. В соответствии с режимом operaiting реле, основной интерфейс (модуль питания будет мигать текущий режим работы; стандартный режим P1.1, затем приходит intot основной интерфейс); нажмите и удерживайте нажатой клавишу SET за две секунды, а затем Переключайте режим выбора интерфейса; нажав кнопку вверх, вниз, чтобы выбрать режим настройки (P1.1 ~ P4)
3. после выбора режима нажмите короткий набор для установки соответствующего параметра, затем параметр, который вы хотите установить, будет мигать (OP power in time; CL power off time; LOP cycle times, "---" неограниченный цикл); вверх, вниз, чтобы установить значение параметра, Поддержка длительного нажатия (увеличение или уменьшение быстро) и слегка нажмите (увеличение или уменьшение 1 единицы); после установки значения параметра коротким нажатием кнопки стоп, чтобы выбрать Десятичное место; выберите интервал времени (соответствующий интервал времени составляет 0,1 с-999 мин); короткое нажатие установить текущий режим следующий параметр, процесс такой же, как Выше
4. После настройки параметра mode нажмите и удерживайте кнопку SET, затем удерживайте текущий режим настройки мигает, затем вернитесь к основному интерфейсу; Определите успех Главный интерфейс параметра: когда реле не работает, он покажет "000" (без запятой); реле рабочего состояния, экран имеет десятичную Точка
Режим выбора интерфейса: Нажмите и удерживайте клавишу набора для входа; После настройки нажмите кнопку набора назад на основном интерфейсе
Функция расширения клавиша остановки:
Активировать режим AP
1. НЕТ: по мощности со временем, реле может быть подключено
2. выключено: реле не допускается подключение, когда в выключенном состоянии в коротком основном интерфейсе нажмите кнопку стоп для достижения включения и выключения, текущее состояние будет мигать; затем вернитесь к основному интерфейсу (эта функция-функция резкой остановки, 1 клавиша для выключения реле)
Спящем режиме:
C-P режим сна: в течение 5 минут, без работы; nixie tube закроет автоматический дисплей, и функциональная программа хорошо
Режим d-Normal: nixie tube show ever
Примечание: Нажмите и удерживайте кнопку стоп в течение 2 секунд, чтобы добиться изменения с C-P на O-d; текущее состояние будет мигать, а затем вернитесь к основному интерфейсу
Размер: 6,3*3,8*1,5 см/2,48 "* 1,50" * 0,59"
От пятен, без розничной упаковки
Количество: купальное полотенце, 1 шт
