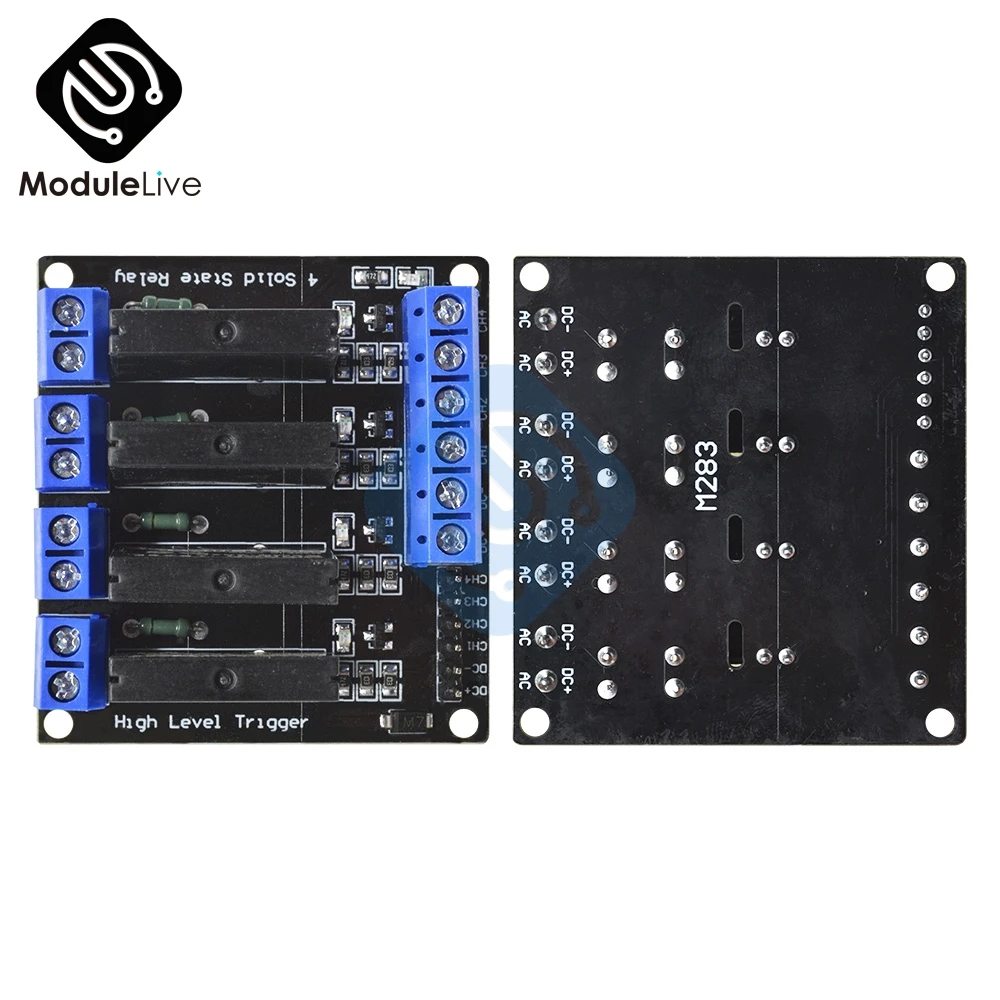

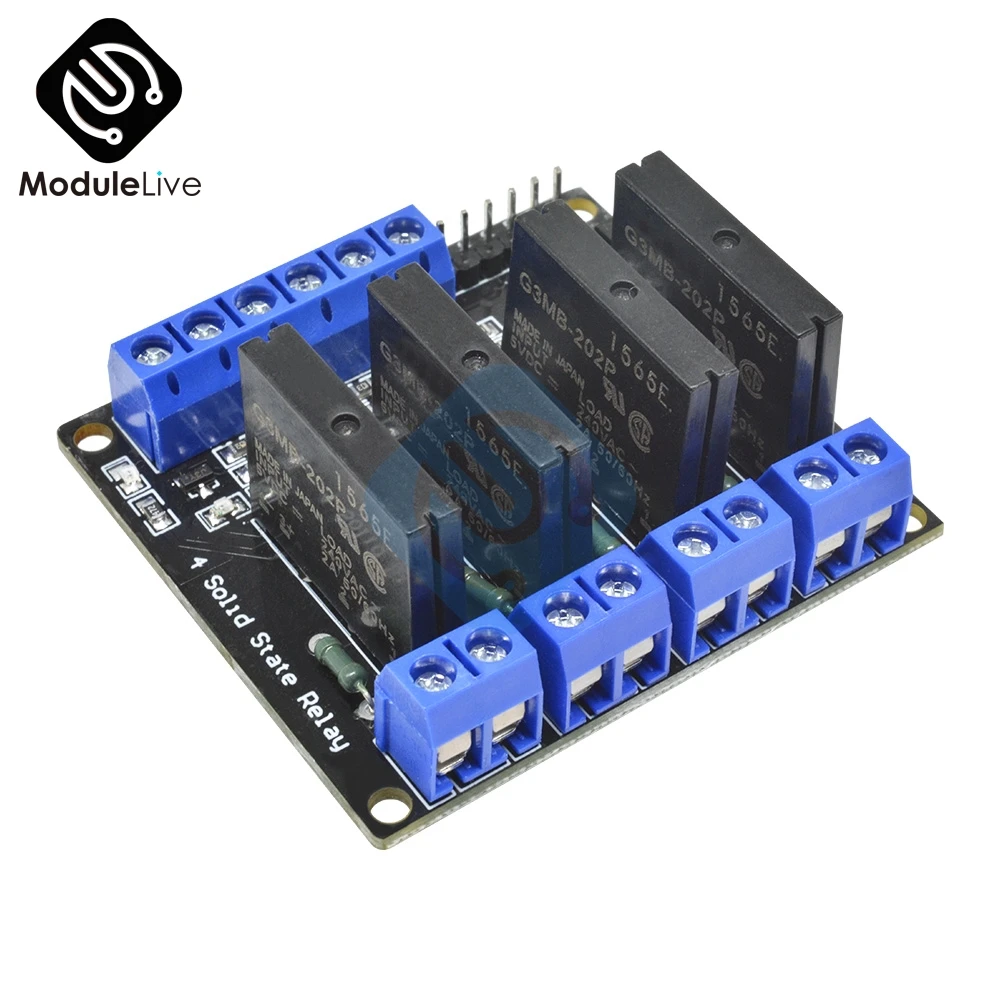

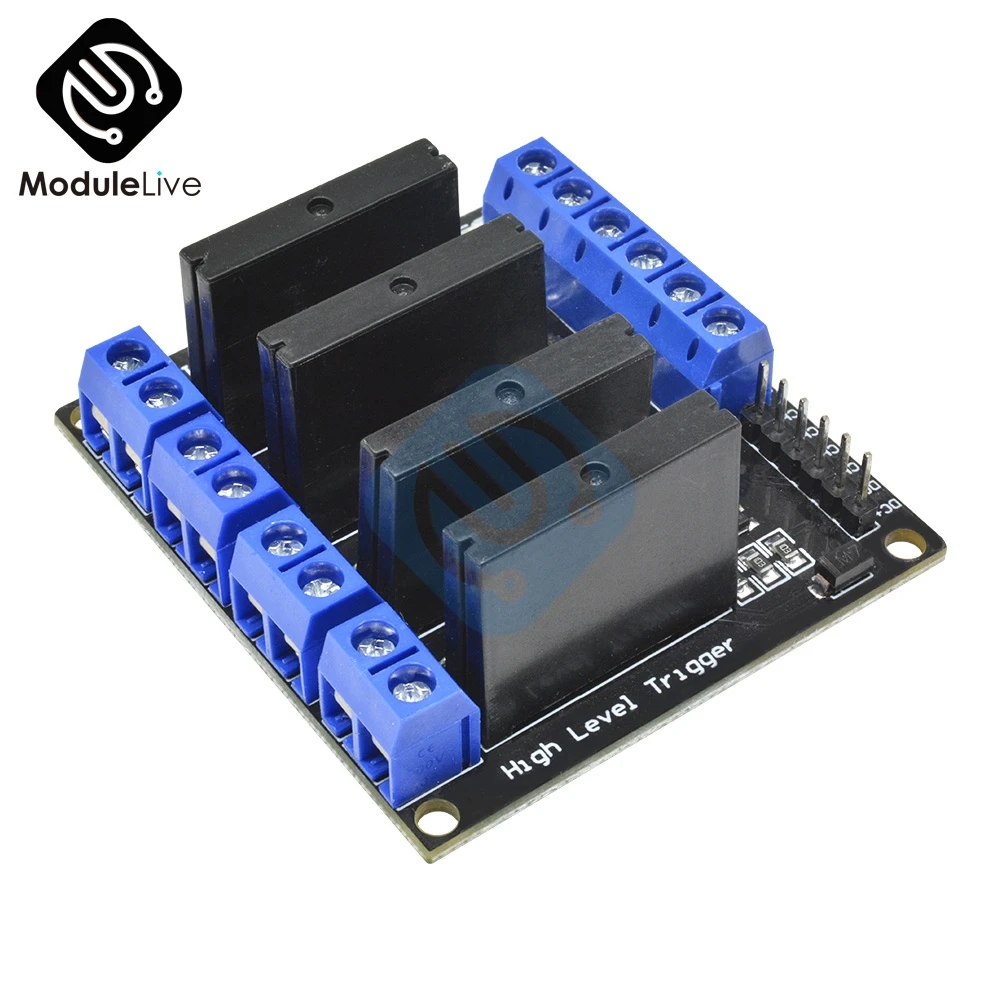

5V 4CH 4 канала 2A твердотельные реле постоянного тока высокий и низкий уровень запуска, модуль источника питания с твердый релейный модуль для Arduino

Описание

1. 5 V 240 V твердотельные реле 2A, выход с резистивного типа предохранитель 240 V 2A.
2. Размер: 57*55*25 (длина * ширина * высота) Вес нетто: 40 г
3. Входное питание: 5 В постоянного тока (160 мА)
4. Входное контрольное напряжение сигнала:
(0-2,5 в состояние низкого уровня реле выключено)
(Высокоуровневое реле на 3,3-5 В)

5. 2,54 см контактный и синий KF301 терминал подключен к линии управления более удобным.

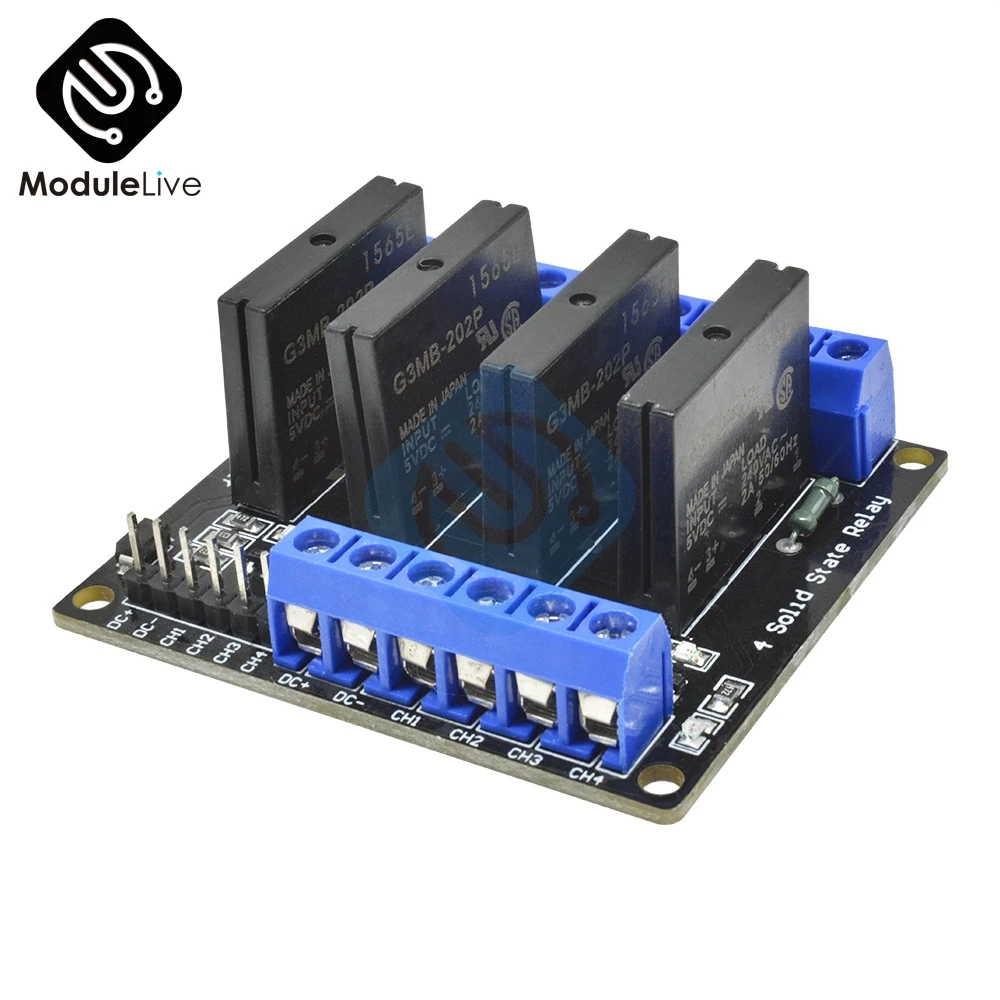

Модуль интерфейса:
Вход часть:
DC +: Подключение источника питания положительное (нажмите реле напряжения питания)
DC-: катод источника питания
CH1: 1 релейный модуль сигнала триггера (высокий уровень триггера эффективный)
CH2: 2 релейный модуль сигнала триггера (высокий уровень триггера эффективный)
CH3: 3 релейный модуль сигнала триггера (высокий уровень триггера эффективный)

CH4: 4 релейный модуль сигнала триггера (высокий уровень триггера эффективный)

Высокий уровень и низкий уровень значения:
Высокий уровень триггера относится к сигнальному Триггеру (в) иметь положительное напряжение и отрицательный полюс источника питания обычно между, и Конец Запуска триггера, соединенного с положительным полюсом источника питания, когда триггер имеет положительное напряжение или достигает пускового напряжения, Реле привлекло.

Низкий уровень триггера относится к сигнальному запуску напряжения между концом и отрицательным электродом источника питания является OV, или триггерное клеммное напряжение ниже напряжения, чем положительное напряжение питания, низкое для запуска, делает реле, Обычно это катод источника питания и Конец Запуска подключения режима запуска, так что реле притягивается.

Электрические параметры:
Версия статического тока напряжения рабочего тока триггерного напряжения, триггерного тока
1 выход 5 V 0mA 13.8mA 3,3-5 V 2mA
2 way 5 V 0mA 26.8mA 3,3-5 V 2mA
3 способа 5 V 0mA 37mA 3,3-5 V 2mA
4 способа 5 V 0mA 48mA 3,3-5 V 2mA
Применение:

Модуль питания: блок питания должен соответствовать напряжению постоянного тока, реле напряжения

Посылка:

1 шт. * 5 в 4 канала SSR G3MB-202P твердое реле Модуль с резистивный плавкий предохранитель для Arduino
