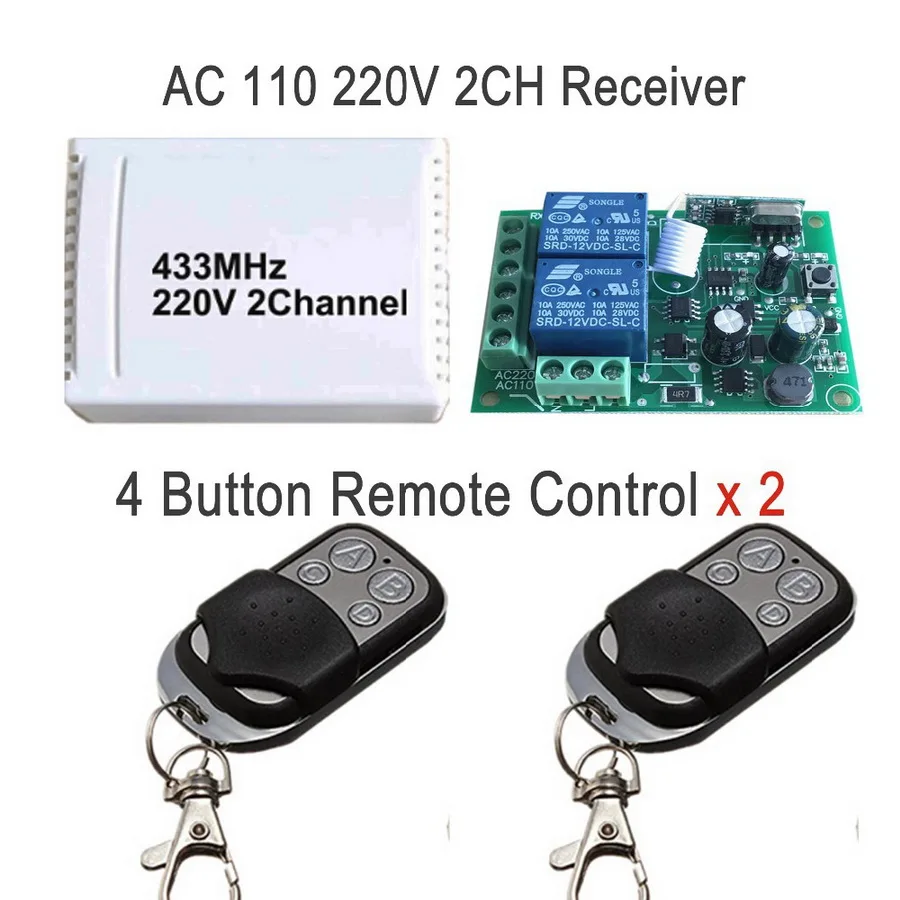

50 шт. 433 МГц универсальный беспроводной пульт дистанционного управления Переключатель переменного тока 85 в 110 В 220 В 2CH релейный модуль приемника и RF

Описание

* Поддержка нескольких рабочих режимов: Мгновенный, тумблер и режим фиксации.

* Поддерживает Тип дистанционного управления (код поддержки): Обучающий код (1527), фиксированный код (2262).
* Поддержка хранения количества пульта дистанционного управления: 25 шт (Примечание: система может хранить для 25 шт пультов, если пульт дистанционного управления получает более 25 шт, начальный пульт дистанционного управления будет потерян).
* Режим работы RF: сверхгетеродинный прием (режим модуляции: ASK).

Входная мощность: 85-250 В переменного тока

Ток в режиме ожидания: <8.5ма

Частота RF: 433 м

РЧ режим работы: супергетеродинный

Чувствительность приема:> 97 дБм

Расстояние передачи: 20-100 м (открытое пространство)

Режим декодирования: Программное обеспечение MCU декодирование

Удаленное Хранение: 16 шт.

Поддержка удаленного типа: код обучения (кодировка 1527)

Режим работы: Мгновенный, тумблер

Тип проводки: фиксированный терминал

Выходной терминал: нет, NC, COM

Размер печатной платы: 68*47*26 мм (Д, Ш, в)

Инструкция по применению

Про режим работы

Мгновенный: нажмите на кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, реле СОП-подключается.

Переключение: Нажмите один раз на кнопку дистанционного управления, реле подключается, нажмите дважды на кнопку дистанционного управления, реле СОП-соединяется.

Блокировка: нажмите на кнопку дистанционного управления A, frist реле соединяется, нажмите кнопку дистанционного B, второе реле соединяется и frist реле, dis-connects.When вы нажимаете кнопку A снова, реле frist соединяет и второе реле dis-connects.Push другой кнопкой дистанционного управления, реле frist и второе реле все СОП-соединение.

Как использовать демонстрационное видео

Демонстрационная версия видео-это старая версия приемника,
Приемник новой версии кнопки с его разным позицией,
Но они используются таким же образом.

Очистка кода:

Нажмите кнопку обучения на приемниках в течение 8 раз, коды будут очищены.

После очистки кода, весь пульт дистанционного управления больше не может работать.

Обучение коду: (мгновенный)

Нажмите клавишу обучения на приемнике 1 раз, он входит в мгновенный режим настройки.

Подождите немного, светодиодный будет выключен, он входит в обучающее состояние.

Нажмите кнопку дистанционного управления «A», светодиодный индикатор на приемной плате будет мигать, а затем выключаться. Дистанционная кнопка «A» будет управлять реле frist.
Затем нажмите на кнопку дистанционного управления «B», светодиодный индикатор на приемной плате будет мигать, затем выключается. Удаленная кнопка «B» будет контролировать второе реле. Настройка выполнена.

Обучение коду: (тумблер)

Нажмите клавишу обучения на приемнике 2 раза, он входит в мгновенный режим переключения.

Подождите немного, светодиодный будет выключен, он входит в обучающее состояние.
Нажмите кнопку дистанционного управления «A», светодиодный индикатор на приемной плате будет мигать, а затем выключаться. Дистанционная кнопка «A» будет управлять реле frist.
Затем нажмите кнопку дистанционного управления «B», светодиодный индикатор на приемной плате будет мигать, а затем выключается. Удаленная кнопка «B» будет контролировать второе реле. Настройка выполнена.
Обучение коду: (блокировка)
Нажмите клавишу обучения на приемнике 3 раза, он входит в мгновенный режим блокировки.
Подождите немного, светодиодный будет выключен, он входит в обучающее состояние.
Нажмите кнопку дистанционного управления «A», светодиодный индикатор на приемной плате будет мигать, а затем выключаться. Дистанционная кнопка «A» будет управлять реле frist.
Затем нажмите кнопку дистанционного управления «B», светодиодный индикатор на приемной плате будет мигать, а затем выключаться. пульт дистанционного управления «B» будет управлять Второй реле. установка. по умолчанию выключаются другие кнопки.
