Описание

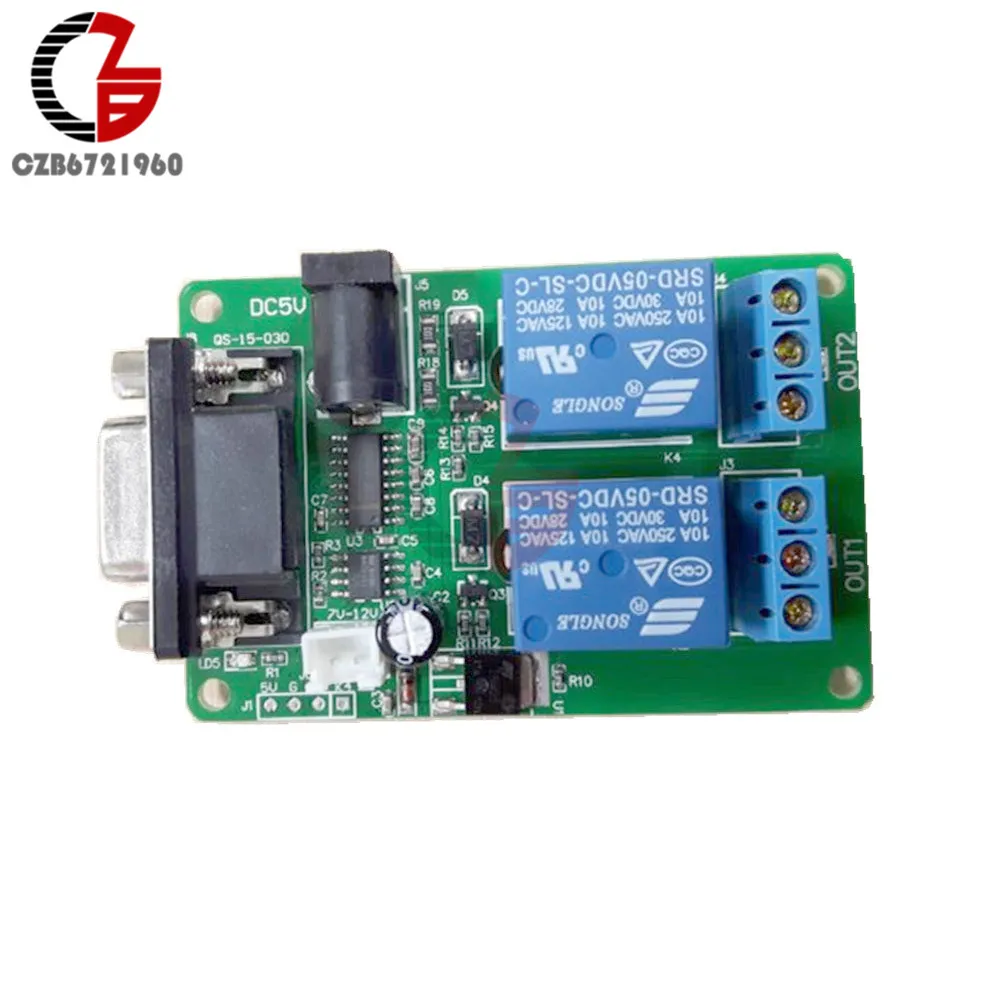

5 в 2 канала RS232 последовательный релейный модуль управления плата переключателя SCM ПК-реле

Особенности:

Требования к питанию: DC4.5V-5 V, с внутренним положительным, внешним отрицательным; или DC9-12V, первый контактный разъем к VDD, второй контакт подключен к GND.
Каждый канал устанавливается от 1 до 255 секунд задержки независимо
Простой в эксплуатации, большинство последовательных инструкций являются однобайтовыми инструкциями
Встроенное 2 реле (к которому можно получить доступ Расширенный 2-полосный релейный модуль)
С поглощением диода цепи
Каждое реле имеет светодиодный индикатор, ЖК-подсветка поглощения реле
С 1-канальный индикатор питания
С фильтром конденсатора, с улучшенной стабильностью
Поддержка входного напряжения 5 В или 9-12 В

Интерфейс:

J5: использование 5 В входного источника питания
J6: использование 9 ~ 12 В вход питания, № 1 pin соединяет VCC, № 2 соединяет GND
Синий терминал J3 ~ J4: Подключение пользовательской нагрузки, его можно использовать 220 В переменного тока, или менее 30 в устройство постоянного тока, ток устройства не может превышать стандартную нагрузку реле.
Каждое реле имеет нормально открытый контакт, нормально закрытый контакт и общий контакт. Когда релейный поглотитель, общий контакт и нормально открытый контакт проходят; когда релейный релиз, открытый контакт и нормально закрытый контакт.

Посылка включает в себя:

1x5 в 2 канала RS232 реле последовательного управления плата SCM ПК-реле
