Описание
Описание:

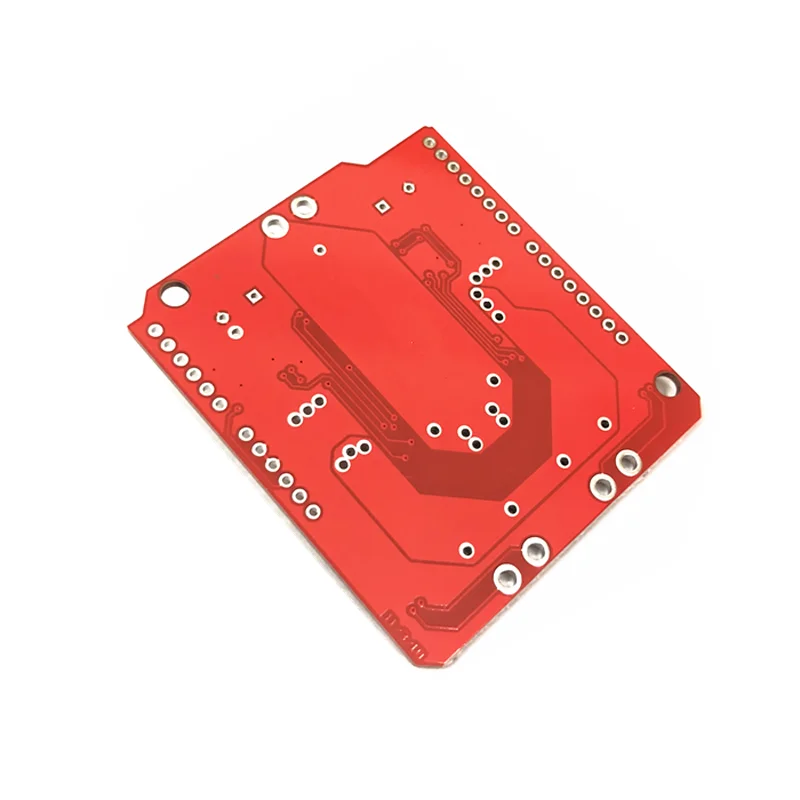

Это улучшенная версия Ardumoto motor drive shield. Для этого monster shield Мы заменили L298 h-мост парой полномостовых водителей VNH2SP30. Мы также усилили цепь поддержки, так что эта плата может управлять парой двигателей с высоким током! Вин и выход двигателя наклонены для наших 5 мм винтовых клемм (не включены), что позволяет легко подключить Большие размеры провода.
Примечание:
При использовании этой платы в чрезвычайно требовательных приложениях, может потребоваться использование теплоотвода или вентилятора для улучшения тепловых характеристик и припаивания проводов непосредственно к плате вместо использования винтовых клемм (кроме многих других сложных факторов) система высокого тока), Но при использовании печатной платы с током до 6А чип практически не нагревается.
Особенности:
Максимальное напряжение: 16 В
Максимальный номинальный ток: 30 А
Фактический непрерывный ток: 14 а
Аналоговые контакты доступны для измерения тока
МОП-транзистор: 19 МОМ (на контакт)
Максимальная частота ШИМ: 20 кГц
Термальность отключения
Выключение недонапряжения и перенапряжения
Характеристики
- Тип двигателя
- Шаговый электродвигатель
