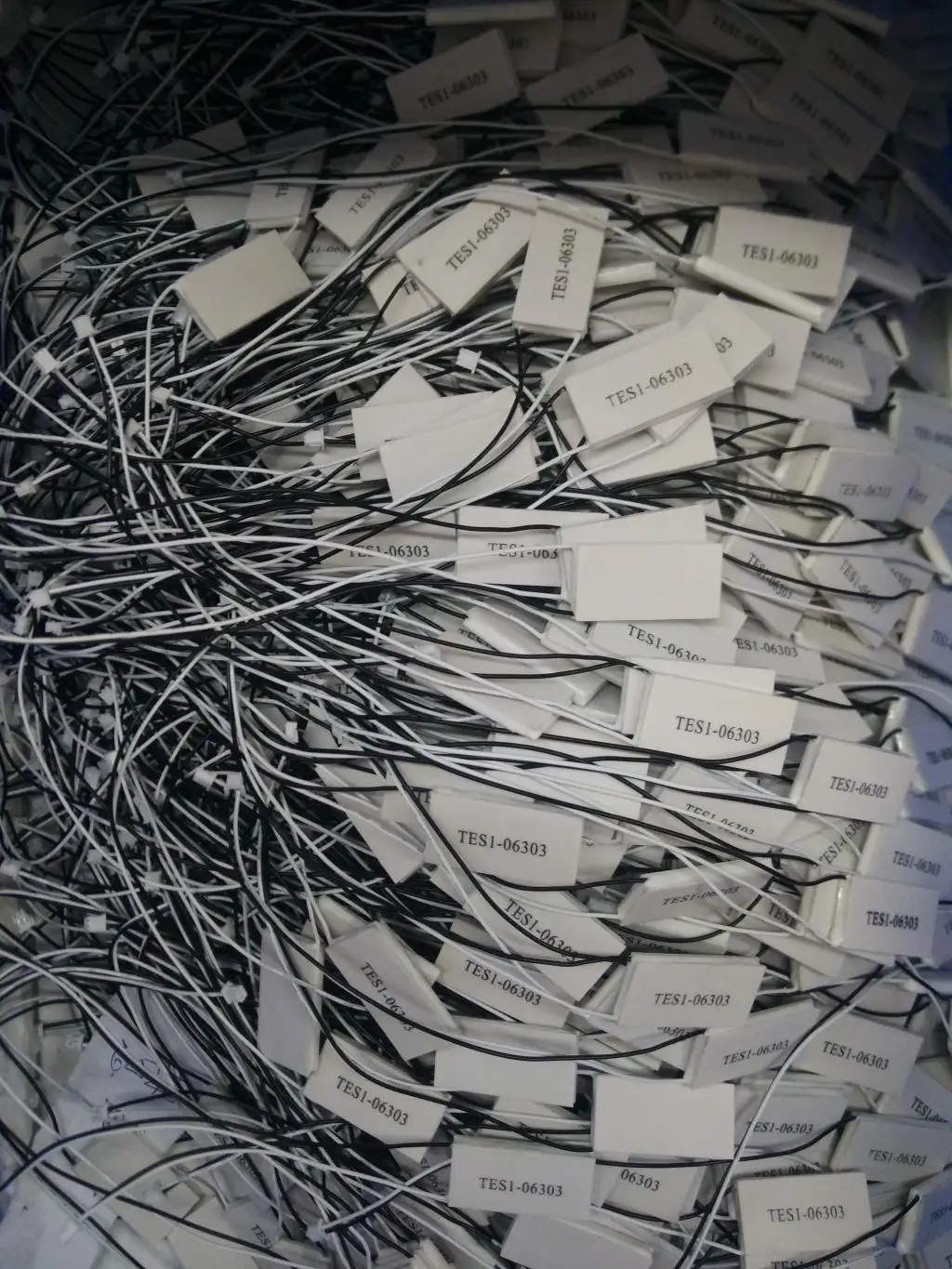

5 шт. полупроводниковый Холодильный чип разница температуры Чип поколения электроэнергии \ электронные компоненты TES1-06303H3.6

Полупроводниковое охлаждение лист TEC1-06303

Пожалуйста, обратите внимание, что широкая или узкая сварочная линия при покупке

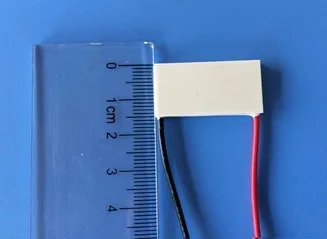

Внешние размеры: 15*30*3,6 мм

Журнал компонента: 63
Внутреннее сопротивление: 1,0 ~ 1,5 Ω (температура окружающей среды 23±1℃, 1 кГц Actest)
Разница в максимальной температуры: △Tmax (Qc = 0) 65℃Above 。
Рабочий ток: зарядное устройство Imax = 3A
Номинальное напряжение: 7,7 V (Vmax: 7,7 v)
Холодильное мощность: Qcmax13-15W
Рабочая среда: диапазон температур-55℃ ~ 83℃ (высокая температура окружающей среды напрямую влияет на эффективность охлаждения)
Технология упаковки: стандарт окружающей среды 704 Силиконовое резиновое уплотнение (обычная)

Проконсультируйтесь со службой поддержки клиентов по поводу кривой разницы температуры!

Упаковка для рисования

Называя Формат:

Принцип работы полупроводниковых охладитель

Полупроводниковых охладитель является своего рода охлаждающее устройство состоит из полупроводника, In1960Left и права, тем не менее, ее теоретическое basisPeltier effectCan быть прослежено to19century 。

Полупроводниковый регулятор температуры с термопарным включает в себя ofN Тип в полупроводников andP Тип полупроводниковый состав 。 N I материал имеет дополнительные электроны, с отрицательным термоэлектрическим потенциалом. P электронный дефицит Тип материала, с положительным термоэлектрический потенциал; в тех случаях, когда электрон поставляется fromP Тип через узел Тонный Тип времени, узел снижения температуры, его энергии, как правило, приводит к увеличению, и увеличенной энергии он эквивалентен значению в энергопотребление в узлы. 。 против, когда электрон приходит из типа потока материала верхнего типа, температура узла будет повышаться.
Непосредственный контакт регулятор температуры с термопарным цепи недоступна в практического применения, таким образом, перейдите по следующей способ подключения вместо этого экспериментальное доказательство, представляя третий материал в температурную разницу цепью повторного включения (Медь наконечники и проводников) не изменяет; скидка не изменяется; характеристик цепи 。
Такие, Полупроводниковые Компоненты можно подключить по-разному, чтобы удовлетворить потребности пользователей 。 положите действий Тип полупроводниковый элемент и в Тип полупроводниковый элемент подключен к пару термопары, после подключения к источник питания постоянного тока, там будет разница температур и теплообмена в месте соединения 。

В верхней части, в настоящее время направление fromNtoP, Температура защита от падения и поглощение тепла, это холодного конца.; И на одном из нижних суставов, текущее направление находится от птона, температура поднимается и exothermic, так что это горячий конец.

Таким образом, полупроводниковая охлаждающая пластина состоит из manyN типа sumPThe частицы типа a Полупроводники расположены друг с другом, andN pthee соединены общим проводником для формирования полного Цепи. как правило, медь. 、 Алюминий или других металлических проводников, и, наконец, 2 предмета керамической зажаты любят печенья. керамический лист должен быть изоляцией и обладают хорошей проводящая Тепло Система, внешний вид показано на рисунке Ниже

N Тип полупроводника, важная характеристика заключается в том, что по истечении определенного количества некоторых примесей проникает в полупроводника, это может не только значительно увеличить проводимость, и различные свойства могут быть произведены в зависимости от типа и количества примесей. 、 полупроводников для разных целей 。 после допинга примеси в полупроводник, будет выделять свободные электроны, этот полупроводник является полупроводником типа calledN 。

PType полупроводника, зависят от «отверстие» проводящий 。 под действием внешнего электрического поля «отверстие» направления потока, противоположной электронно-, а именно «отверстие» из положительная пластина к отрицательному, isPSemiconductor принцип 。

1 、 принцип термоэлектрический электроэнергии:

Термоэлектрическая генерация энергии-это новый тип генерации энергии, то есть использовать эффект Seebeck для преобразования тепловой энергии непосредственно в электрическую энергию

TakePType sumNA устройство состоит из полупроводниковых элементов (термоэлектрических материалов) одна сторона, другая сторона остается горячей, таким образом, высокотемпературная сторона устройства передаст энергию теплопроводности в низкотемпературную сторону и генерирует тепловой поток. то есть тепловая энергия стекает в устройство С высокой температуры, когда тепловая энергия разряжается со стороны низкой температуры через устройство, часть тепла, протекающего в устройство, не является exothermic, и становится электрической энергией в устройстве, выходное напряжение постоянного тока и ток 。 большое напряжение можно получить, подключив несколько таких Устройства

Термоэлектрический материал является своего рода функционального материала, который осуществляет прямые свободное преобразование между тепловую энергию и электрическую энергию через перевозчика движение в твердой 。 основной блок термоэлектрический материал устройство состоит из пары ofp Тип sumnSeries структура Тип термоэлектрический материал 。 whenp-nThe температуры на обоих концах Пары отличается, как показано на рисунке, приведет к ток в цикле, таким образом, чтобы достичь "термоэлектрический поколения" 。 и в тех случаях, когда DC идет throughp-nTiming, как показано на рисунке, будет поглощать тепло на одном конце и тепла на другом конце, таким образом, чтобы достичь "полупроводниковое охлаждение" 。 термоэлектрические материалы в основном используются в: ①Thermoelectric поколения, ②Semiconductor холодильное, ③Semiconductor нагрева, ④Various Датчики давления

2, Применение области термоэлектрический электроэнергии

Полупроводниковый термоэлектрический генератор, в настоящее время в основном используется для медицинского лечения, месторождения нефти, поле, военные, авиации и других областях 。 таких как StatesTeledyne Inc. годовой объем продаж в размере специальный дизельный генератор для разработки нефтяных месторождений-это больше, чем у нас $1 млрд 。 другой рыночной области проект является использование энергии устройств для негераторов солнечной энергии, геотермальной энергии, с использованием промышленных сточных вод энергии, И т. д., прямое преобразование тепловую энергию в электрическую энергию 。 кроме того, небольшие размеры полупроводниковый модуль питания, светильник вес, легко носить с собой, он может быть широко использован в научных экспериментов, производство электротехнической продукции, инструменты и т. д. 。

В современном обществе охраны окружающей среды, все больше и больше звонков по энергосбережению в надутом виде людей, у нас есть только адрес электронной почты дополнительной информации о том, как для того чтобы нагреть солнце эффективно 、 тепла океаном 、 геотермальной энергии, промышленный отходящего тепла, тепло при сжигании мусора и других источников тепла на земле преобразуется в электрическую энергию. 。 поэтому полупроводниковая термоэлектрическая технология будет широко используется 。

3. Внимание к использованию термоэлектрического генератора

Между обеими сторонами термоэлектрический компоненты и металлический теплоотвод, лучше всего обратиться за помощью слоем теплопроводная силиконовая смазка для рассеивания тепла, уменьшить тепловое сопротивление 。 другое внимание нагрев термоэлектрический компоненты должно быть равномерным, не допускается предъявлять непосредственно барбекю электроэнергии компоненты с открытым огнем 。 для того, чтобы сделать генератор компоненты прилипают к поверхности Высокой температуры объектов гладко, высокая температура горячей температуры поверхности не exceed200degree 。 холодной поверхность должна быть оснащена металлическими теплоотвод и принимает воздушное охлаждение, водяное охлаждение, охлаждение масла или другие охлаждающие меры, следите за тем, чтобы тепла от горячей поверхности тары могут быть приняты немедленно, для того чтобы сохранить температурную разницу на обеих сторонах генератор в сборе, повышение эффективности производства электроэнергии 。

4 、 преимущества термоэлектрический электроэнергии: не шумит, не загрязняющий, простая установка, длительный срок службы, стабильная производительность

Применение: термоэлектрические охлаждающие компоненты широко используются в военной медицине, экспериментальном инструменте, потребительских продуктах и промышленности. 1. Ракета, космическое Применение: инфракрасный детектор и Стандартный источник инерционной системы наведения. 2. Медицинское оборудование: охладитель трубки, анализатор крови, холодный колпачок. 3. Лабораторные и научно-исследовательские инструменты: машина для осушения, измеритель точки росы, Криогенный Бак, инструмент с Нулевой точкой. 4. Потребительские товары: морозильник для напитков, воздушный охладитель для воды, портативный охлаждающий и нагревательный ящик, диспенсер для горячей воды для льда.

'
