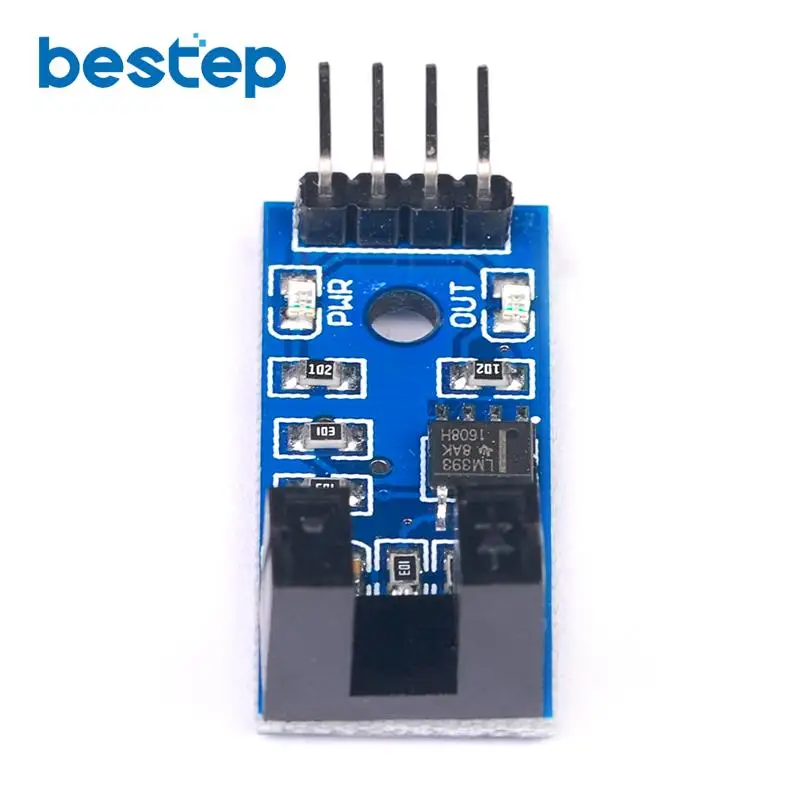

5 шт. модуль датчика скорости Тахо-датчик слот-тип оптопара тахогенератор счетчик модуль для arduino Diy Kit

Модуль Особенности:

1. Использование импортированного слота датчик оптосоединитель, ширина слота 5 мм.

2. Индикатор выходного состояния, выходной индикатор высокого уровня выключен, выходной индикатор низкого уровня.

3. Блок, выход высокий; без крова, выход низкий.

4. Выход компаратора, чистый сигнал, хорошая форма сигнала, способность вождения, более 15 мА.

5. Рабочее напряжение 3,3 В-5 В

6. Выходная Форма: выход цифрового переключателя (0 и 1)

7. С фиксирующий болт отверстие, легко установить

8. Размер платы: 3,2 см x 1,4 см

9. Использование широкого напряжения LM393 компаратора

Модуль инструкции по уходу за изделием

1. Нет блока в слоте модуля, трубка приемника проводимости, модуль делает выход низким, блок, выход высокий;

2. Выходной интерфейс может быть непосредственно подключен к одночиповому порту IO, чтобы определить, является ли блок датчика, например, электричество

Машинная кодовая пластина может обнаруживать скорость двигателя.

3. Модуль может быть подключен к реле для формирования концевого переключателя и других функций, также может быть активным зуммерным модулем

Подключен для формирования сигнализации.

Инструкции по подключению продукта

1. VCC затем источник питания положительный 3,3-5 В

2. GND подключен к отрицательному источнику питания

3. Выход ttl сигнал переключения

4. AO этот модуль не работает
