Описание
Упаковочный лист (Не включает arduiuo UNO):
5 шт. 4 кнопки ключ доска;
5 шт. 6 бит красный светодиодный борт;
Описание:
Можно вставить непосредственно вArduiuo UNO MEGA2560 из-за, Идеально подходит для подключения к вашему UNO Mini Nano MEGA2560 и т. д., или другие MCU (AVR STM32 ARM7 ARM9 ARM11 ARM11 Pic AT89C51 C51 STC MSP430 Altera FPGA CPLD и т. д.)
Доска для ключей:
1 4-кнопка общего ключа катода.
2 "GND K1 K3 K3 K4" 4 pin Out 2.54 мм
3 Напряжение питания: 1.2 В-48 В
4 Размер: 12.7 мм х 33 мм.

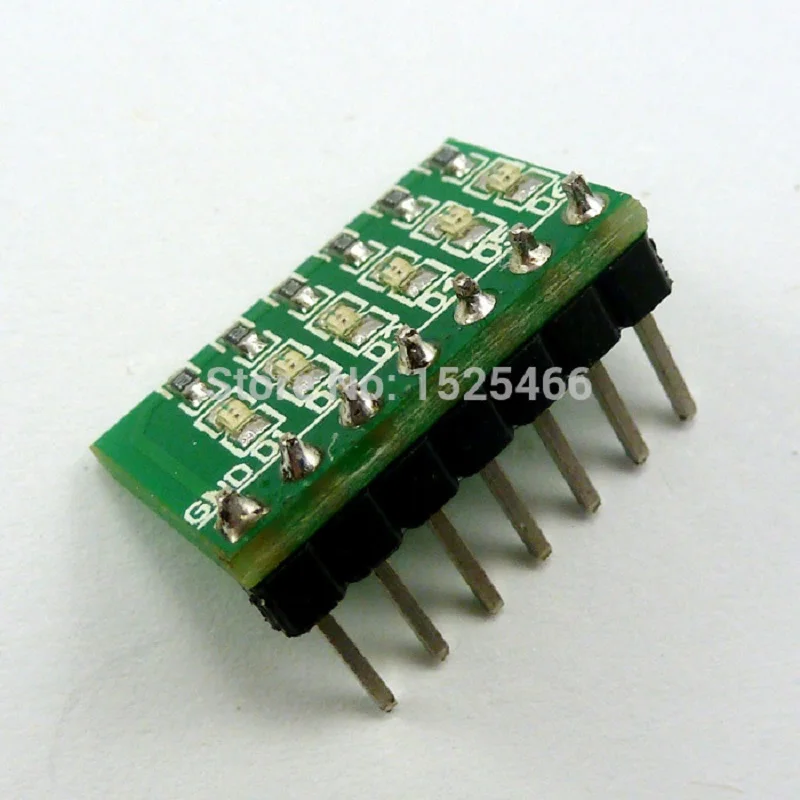

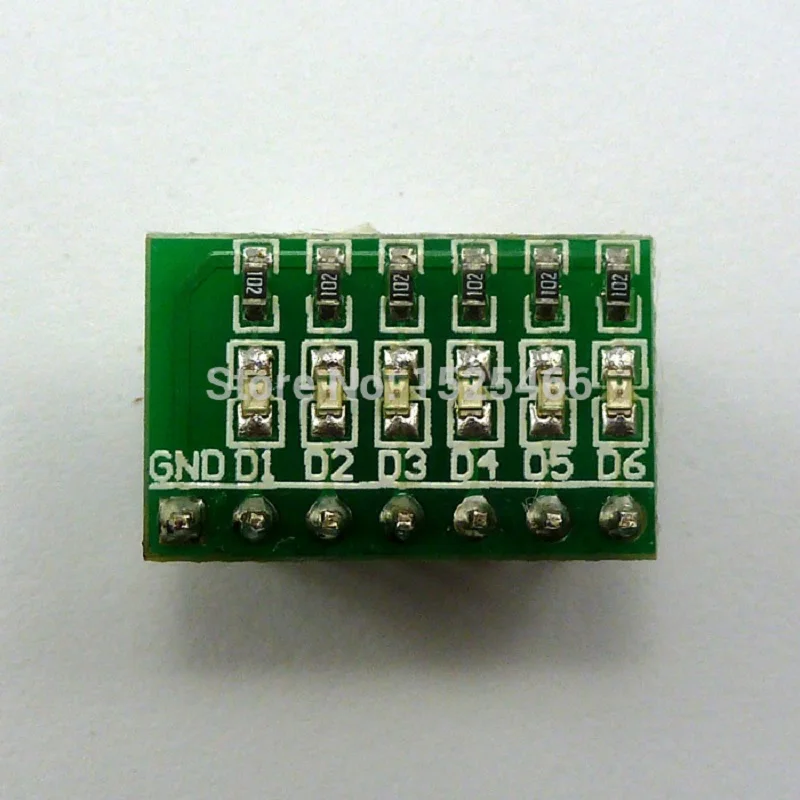

Светодиодные табло:
1 6 бит Красный общий светодиоды катода.
2 7 штырь из 2.54 мм
3 1 К Ом ограничивающий резистор
4 Напряжение питания: 3.3-12 В;
5 Размер: 17.78 мм х 11.43 мм.
Схемы:
Arduiuo UNO/MEGA2560 код
/************************************************** ****/
/*
Arduiuo_4key_6led
Данный код примера находится в публичном домене.
*/
/ Определить ключевые pin
Инт К1 = 13;
Инт К2 = 12;
Инт K3 = 11;
Инт К4 = 10;
/ Определить led pin
INT GND = 6;
Инт D1 = 5;
Инт D2 = 4;
Инт D3 = 3;
Инт D4 = 2;
Инт д5 = 1;
INT D6 = 0;
// Переменные изменятся:
INT buttonstate = 0;/ Переменная для чтения статуса кнопки
/ Настройка рутинной системы запускает один раз, когда вы нажимаете reset:
Установка пустоты () {
/ Инициализируйте ключи Pin в качестве входа.
Режим pinMode (k1, вход);
Режим pinMode (k2, вход);
Режим pinMode (k3, вход);
Режим pinMode (K4, вход);
// Инициализируйте светодиоды светодиода в качестве выходных данных.
Режим pinMode (GND, выход);
Режим pinMode (D1, выход);
Режим pinMode (d2, выход);
Режим pinMode (d3, выход);
Режим pinMode (D4, выход);
Режим pinMode (D5, выход);
Режим pinMode (D6, выход);
/ Активация ключа для ключа внутреннего пульсирующих резисторов
DigitalWrite ( К1, высокий);
DigitalWrite ( К2, высокий);
DigitalWrite ( К3, высокий);
DigitalWrite ( К4, высокий);
/ Как LED GND
DigitalWrite ( ГНД, низкая);
}
// Петля рутинная работает снова и снова навсегда:
Void Loop () {
Buttonstate = digitalread (K1);
DigitalWrite (D1, buttonstate);/
Buttonstate = digitalread ( К2);
DigitalWrite (d2, buttonstate);/
Buttonstate = digitalread (k3);
DigitalWrite (d3, buttonstate);/
Buttonstate = digitalread (K4);
DigitalWrite (D4, buttonstate);/
DigitalWrite (D5, high);/ поворот LED на ( высокий уровень напряжения)
DigitalWrite (D6, high);/ поворот LED на ( высокий уровень напряжения)
}
Характеристики
- Бренд
- eletechsup
- Индивидуальное изготовление
- Да
- Номер модели
- TB371*5+TB258*5
- 6 bit LED key
- Red
- is_customized
- Yes
- Operating Temperature
- -40-80 Degrees Celsius
- Dissipation Power
- 10MW
- Type
- Timer
- Application
- Electric Toy
- Supply Voltage
- 3-12V
- Condition
- New
