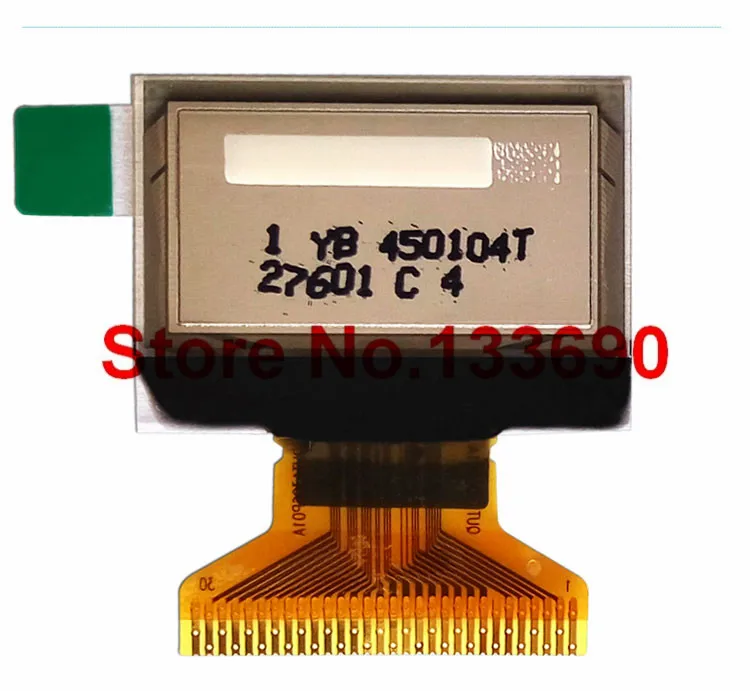

5 pcs 3,3 V 0,96 дюйма OLED Дисплей экран 128x64 пикселей белый/желтый и синий SPI параллельный и межсоединений интегральных схем I2C Интерфейс пассивный rfid метки горошек

Описание

Рисунок

Самосветящийся oled-дисплей без подсветки, как дневной, так и ночной дисплей яркости острым!
Полностью освещенная витрина потребляет около 22.75ма;

Обычный китайский полноэкранный дисплей потребляет около 5 мА;

Сон не отображает всю черную мощность 1.2ма;

Хибернация около нескольких сот мкА.

Меры предосторожности

Во-первых, с FPC/COF/TCP для oled-продуктов, необходимых в дизайне некоторых из факторов при изгибе
1 Пожалуйста, обратите внимание, что конструкция гибкого угла FPC и пространства изгиба, не складывайте гибку FPC.FPC легко сделать слишком плотный изгиб, не вызывая дисплея.
Следуйте разделам модульной конструкции справочных спецификаций для проектирования этикетки на чертеже.
Следующая цифра и oled-стеклянные края ≥ 1,83 мм, угол изгиба был естественным изгибом.

Во-вторых, с FPC/TCP сварки oled-продуктов в некоторых случаях
Рекомендуемый способ использования пайки горячего бара для обеспечения
Стандартные условия сварки под давлением: температура 180-210deg время <10 сек
(2) Используйте Электрический паяльник инструкции:
Перед проверкой сварочных панелей.Визуальный осмотр, штифты без поломки;
Электрический осмотр, тестирование, экран отображает нормальную работу сварки
В PCB/FPC Pin ноги равномерно на оловянной
С отверстием на правильном месте и фиксированным FPC/TCP, убедитесь, что сварка не двигается, когда
Добавьте флюс, используя температуру наконечника паяльника, температуру 300-350deg.
Повторная пайка не должна превышать трех раз, в то же время простоя не должно превышать 3 сек, интервал пяти минут каждого повторения.
После того, как инспекция сварки.Проверьте сдвиг стопы, плохую сварку, пайки остатков и сделайте соответствующие корректировки.
3. Управление Примечание:
С помощью наконечника паяльника наконечник паяльника не может использоваться для предотвращения повреждения FPC/TCP контактов направления.
Использование нагреваемого железа, требующего слишком низкой температуры пайки и не прилипает к ножкам.
Использование флюса может уменьшить сварку, или даже Сварка холодная сварка
Из-за того, что перелом стопы TCP/FPC не может быть восстановлен, поэтому при использовании не сгибается или штифт-штифт .
