Описание
Электромагнитная технология, устойчивость к землетрясениям, защита от пыли, ударопрочность, не теряет пульс.
Стандартная спецификация: 38 стандартный размер, стандартный сигнал 512/1024 выход. Универсальность, хорошая замена.

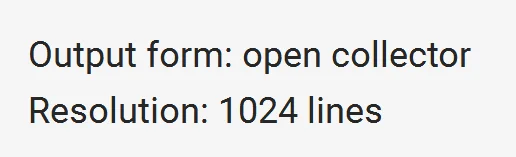

Выход:
Abдвухфазный выход прямоугольного ортогонального импульса, выход цепи isNPNOpen коллектора выходного типа продукта, этот тип выходного сигнала может быть использован с одним микрокомпьютером микросхемы с внутренним сопротивлением подтягивания orplc напрямую подключен, such51одночиповый или MitsubishiPLC.
Если устройство не имеет внутреннего импульсного резистора, дополнительный энкодер с нашим выходом напряжения.
Примечание: Если кодировщик не подключен к устройству, осциллограф не может быть непосредственно отображен. (открытый коллектор, когда нет подтягивающего резистора, нет выхода напряжения) Если вы хотите показать волны, пожалуйста, добавьте три подтягивающих резистора к двухфазному выходу;
Меры предосторожности при установке и использовании:
Неправильная установка или использование повлияют на производительность и срок службы кодировщика.
Механический аспектах:
1. Эластичное мягкое соединение между вал энкодера и выходным валом клиента, чтобы избежать движения струн из-за оси пользователя, биение привело к повреждению вал энкодера и двора.
2. Пожалуйста, обратите внимание на допустимую нагрузку вала при установке.
3. Различные оси вал энкодера и пользовательский выходной вал должны быть гарантированы <0,20 мм, угол скольжения с осью <1,5 °.
4. Строго запрещено стучать и падать при установке., чтобы не повредить систему вала и двор.
5. Не превышать предельную скорость, превышение предельной скорости вызовет потерю сигнала и повлияет на срок службы подшипника.
Электрические элементы:
1. Заземляющий провод должен быть как можно более толстым.
2. Сигнальная линия кодировщика не должна быть подключена к источнику питания постоянного тока или переменному току., чтобы не повредить выходную цепь.
3. Выходная линия кодировщика не должна быть перекрыта друг с другом., чтобы не повредить выходную цепь кодировщика 。
4. Мотор и другое оборудование, подключенное к Кодировщику, должны быть заземлены хорошо, не имеют статического электричества.
5. Перед запуском, следует тщательно проверить, соответствует ли руководство продукта Модель кодировщика, является ли проводка правильной.
6. Избегайте использования в сильной электромагнитной среде.
Аспектам охраны окружающей среды:
1. Кодировщик является прецизионным инструментом, при использовании обратите внимание на то, есть ли источники вибрации и источники помех вокруг вас.
2. Пожалуйста, обратите внимание на температуру окружающей среды, находится ли влажность в пределах требований к использованию прибора.
3. Кодировщик, который не является герметичной структурой, не брызгать водой, маслом и т. д., добавить дождевик, если необходимо.
