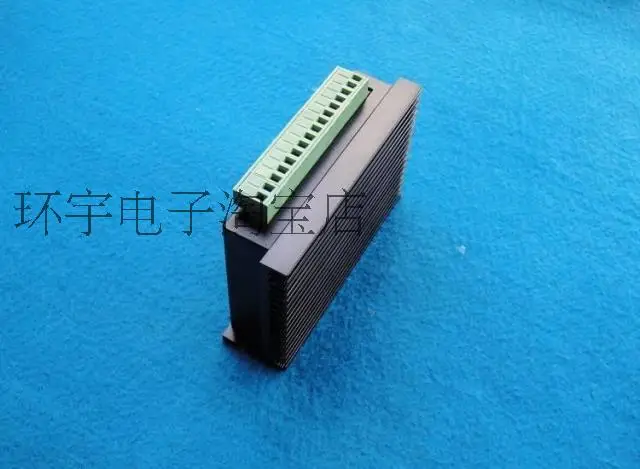

48V400W высокоскоростной бесщеточный шпиндель выделенный драйвер, бесщеточный драйвер BLDC

Бесщеточный DC (BLDC) контроллер двигателяОдин. Особенности продукта: 1. Модель: HX-WS400. 2. Рабочее напряжение: DC18V-DC52V. 3. Ток привода: Rated10A, пиковое значение 15A. 4. Мощность привода: ≤500вт (зависит от рабочего напряжения) 5. Закрытая петля стабильная скорость, мотор может по-прежнему поддерживать скорость вращения при большой нагрузке. 6. Чистый аппаратный дизайн, высокая скорость, высокая защита от помех 7. Контроль внешнего потенциометра, регулирование скорости аналогового voltage0-5VAndPWM (контроль MACH3) 8. Управление вперед и назад, функция мягкого переключения 9. Защита от перегрузки по току и короткого замыкания (красный индикатор) 10. Регулировка напряжения

Название описание DC + DC-DC напряжение inputDC18-52V U V W двигатель Фаза линии Холла + Мощность Холла положительный полюс HA HB HC Холла сигнальная линия Холла-Холла источник питания отрицательный электрод + 5 В контроль сигнала питания + 5 В VR контроль скорости входного сигнала GND контроль сигнала питания наземный общий конец F/R положительный/Обратный контроль сигнала терминал ШИМ PWMFrequency (MACH3) EN включить управление Входной сигнал

Во-вторых, описание функции: (1) режим регулирования скорости 1. Регулировка скорости потенциометра по умолчанию, регулирование скорости может быть непосредственно выполнено с помощью вращающегося потенциометра. 2. Аналоговый контроль, VRFoot к входному сигналу напряжения, GNDFoot заземление (напряжение range0-5V) (обратите внимание, что внешний контроль сигнала напряжения должен быть удален, прежде чем он воплотится., нет управления) 3. Внешнее подключение может быть использовано pwmsignal регулирование скорости входного сигнала, OutsidePWMThe входные требования: Level3.5-12 V VPP, Frequency1K-10KHZ, applicablemach3 регулировка скорости вращения шпинделя, (Обратите внимание, что контроль внешнего подключения pwmsignal должен быть удален, прежде чем управление потенциометром начнет работать., нет контроля) 。 (2) управление двигателем/Управление остановкой (EN) 1. Контрольный терминал включения-выключения может контролировать остановку и работу двигателя. подвешиваемый двигатель работает, когда двигатель останавливается, когда терминал включен. (3) моторное положительное/обратное управление (F/R) 1. Управление F/RWith + 5 V ВКЛ-ВЫКЛ может контролировать направление бега. whenF/ру со + 5 VWhen не подключена, мотор работает против часовой стрелки. двигатель работает по часовой стрелке.
