Описание

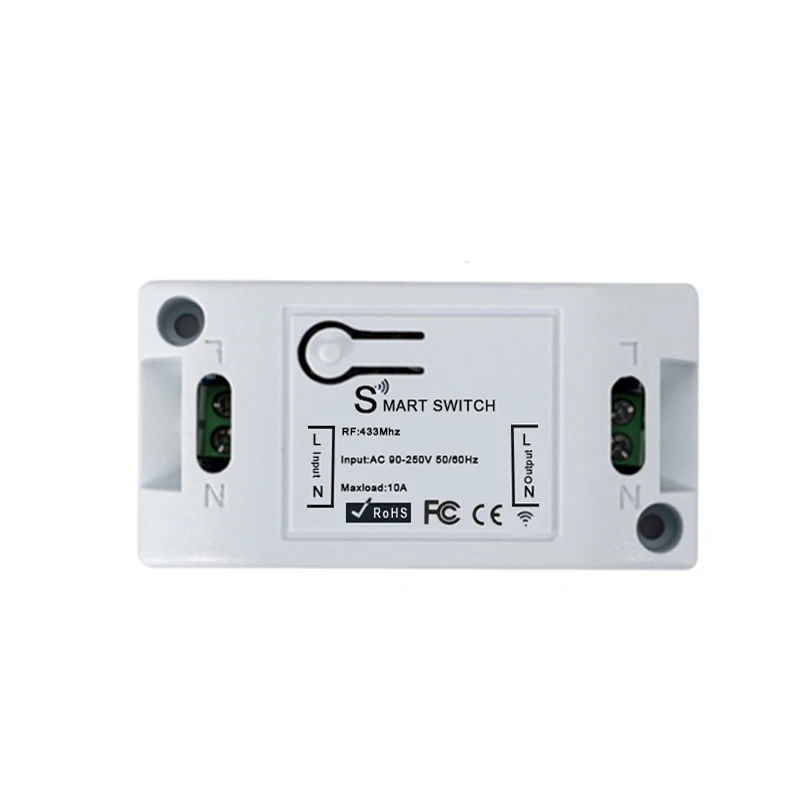

Для спутникового ресивера
Номер модели: KR2201D-4.
Частота RF: 433 МГц.
Входное напряжение: 90 В ~ 250 В переменного тока.
Режим модуляции: ASK.
Удаленное Хранение: 25 шт.
Тип проводки: фиксированный терминал.
Тип кодирования: Интеллектуальный код обучения.
Режим работы RF: сверхгетеродинный прием.
Режим работы: Мгновенный, переключение и фиксация.
Дальность дистанционного управления:> 50 м (свободное пространство).
Цвет: зеленый (печатная плата), белый (внешняя оболочка).

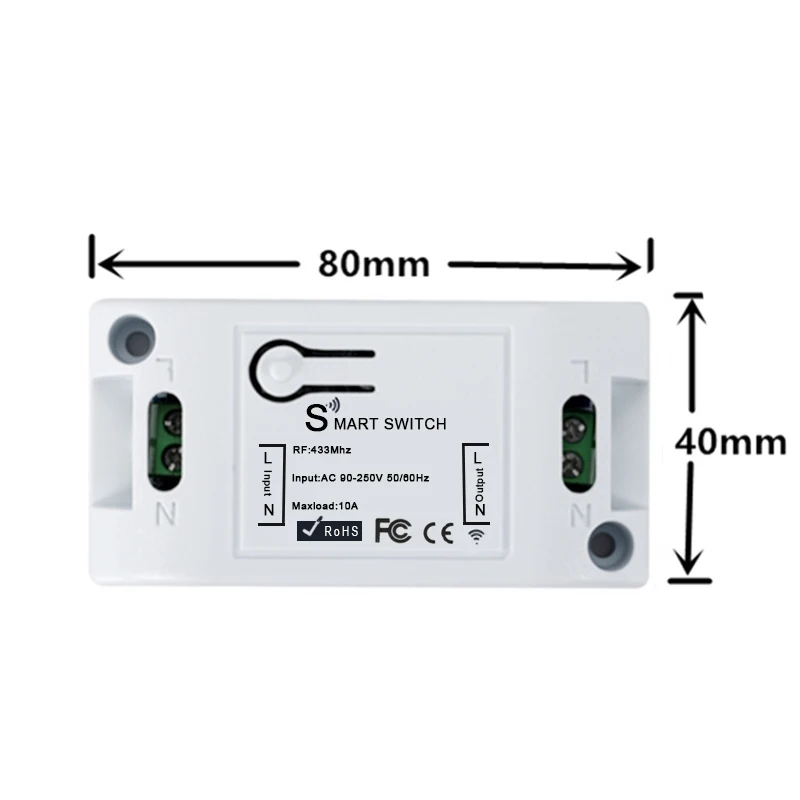

Посылка Размеры: 8,2*4,2*2,5 см/3,22*1,65 * 0.98in.
Вес посылка: 55g/1,94 oz
Примечание: Этот продукт не имеет функции wifi. Только функция RF 433 МГц.

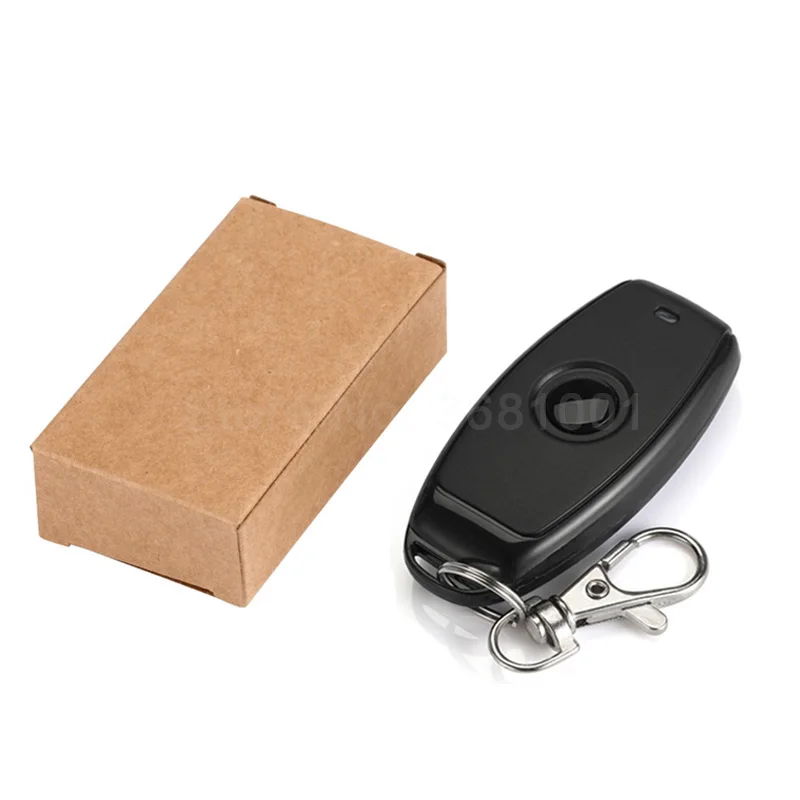

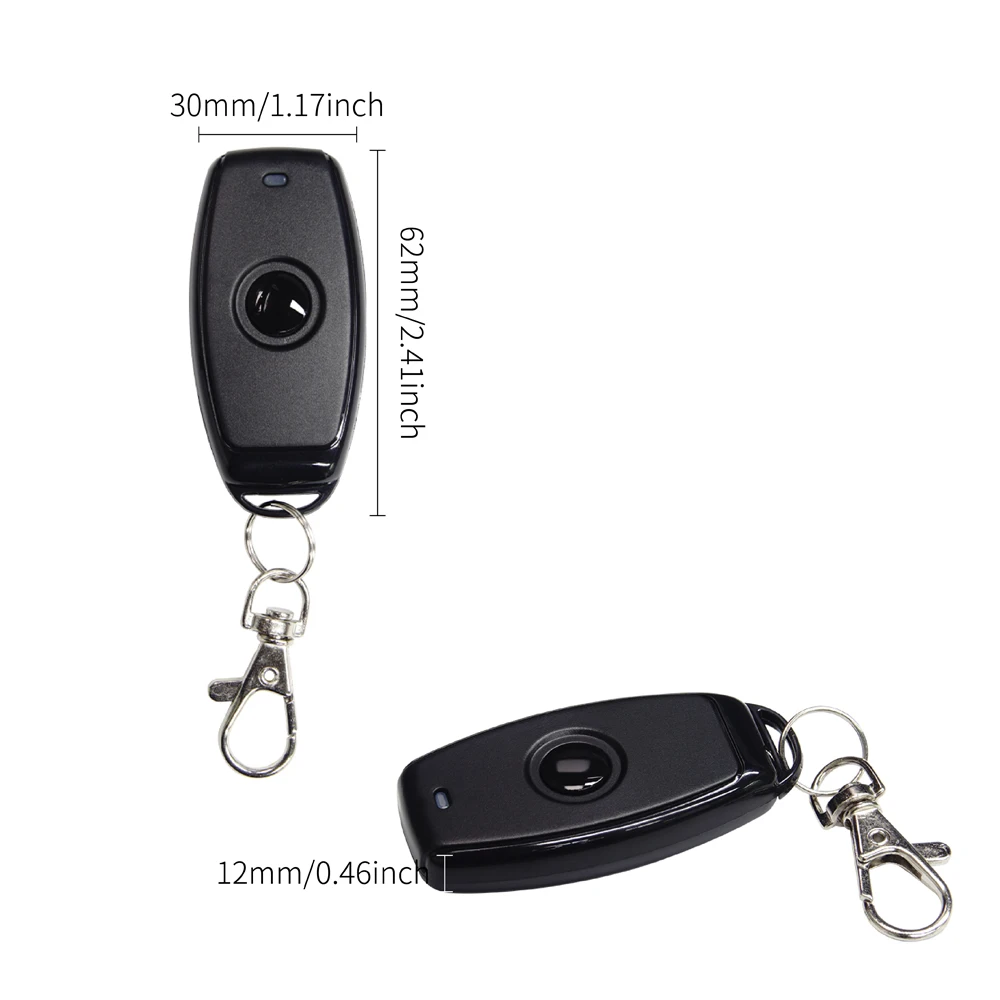

Для пульта дистанционного Управление
Партномер: KT08-4
Рабочая частота RF: 433 МГц.
Кодированная система: 1527 обучающий код.
Рабочее напряжение: DC 3 V.
Рабочий ток: <25 мА
Мощность передачи: 10 мВт.
Беспроводное рабочее расстояние: 50 м (свободное пространство).
Скорость передачи: 50 ~ 60 кГц.
Отклонение частоты: + 0,2 МГц или-0,2 МГц.
Цвет: черный.
Вес посылка: 30g/1,05 oz.
Особенности:
* Поддержка нескольких режимов работы: Мгновенный, переключающий и фиксирующий режим. * Поддерживает Тип дистанционного управления (код поддержки): код обучения (1527), фиксированный код (2262).
* Поддержка хранения количества пульта дистанционного управления: 25 шт. (Примечание: система может хранить для 25 шт. пультов, если пульт получите более 25 шт., начальный пульт дистанционного управления будет потерян).
* Режим работы RF: Супергетеродинный прием (режим модуляции: ASK).
* Идеально подходит для дистанционного управления электрической лампой, электрически управляемыми воротами, электрически управляемыми окнами, рольставнями, гаражными дверями и другими телекоммуникационными оборудованием.
Как установить этот умный переключатель:
Вам не нужно открывать внешний корпус этого смарт-переключателя.
Вы можете подключиться непосредственно к клеммному блоку.
Обратите внимание: пожалуйста, выключите питание перед проводкой.

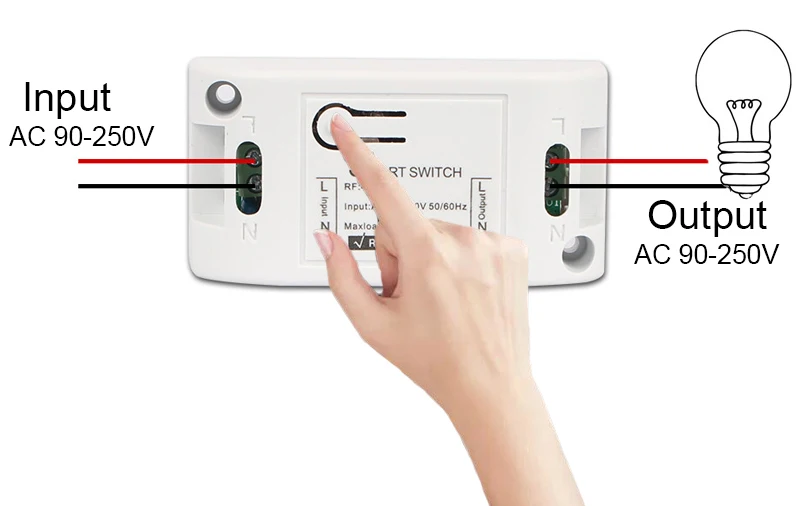

Пожалуйста, подключите провода в соответствии со следующей схемой.
Посылка списка:
1. Только пульт дистанционного управления
2. Только приемник

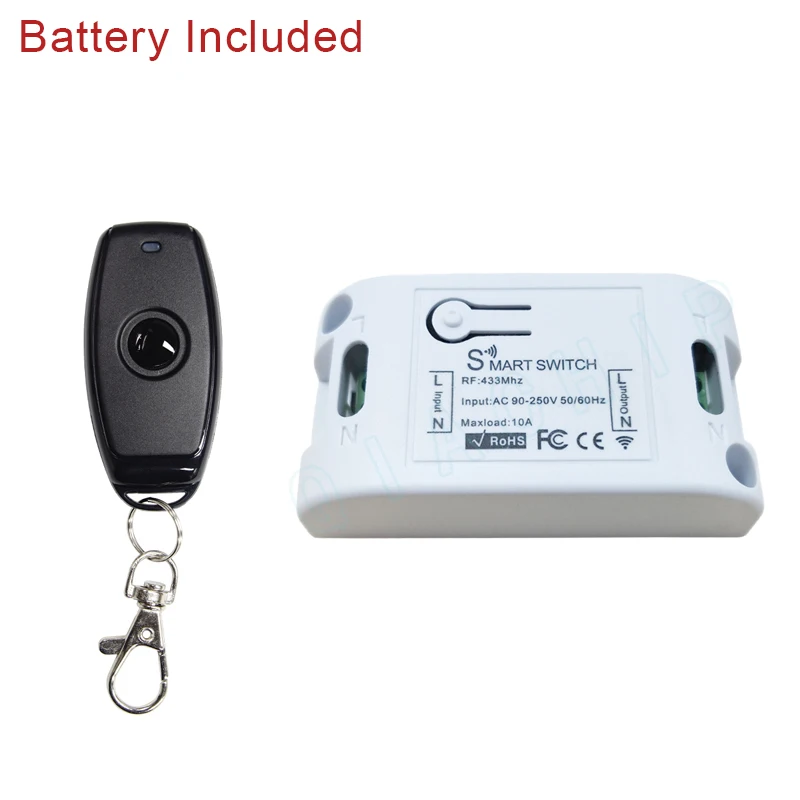

3. 1 пульт дистанционного управления + 1 приемник

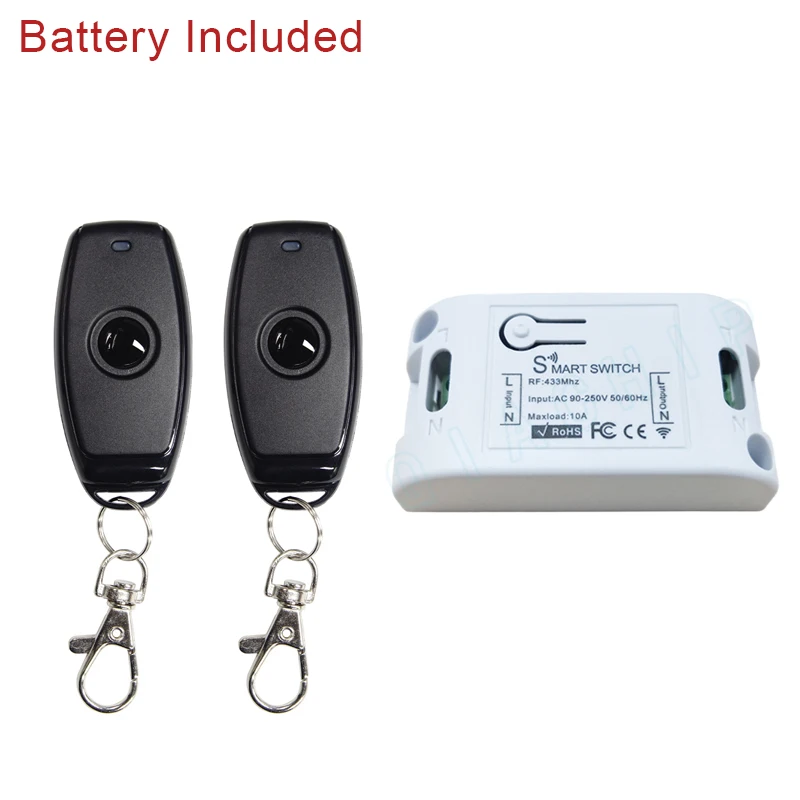

4. 2 пульта дистанционного управления + 1 приемник

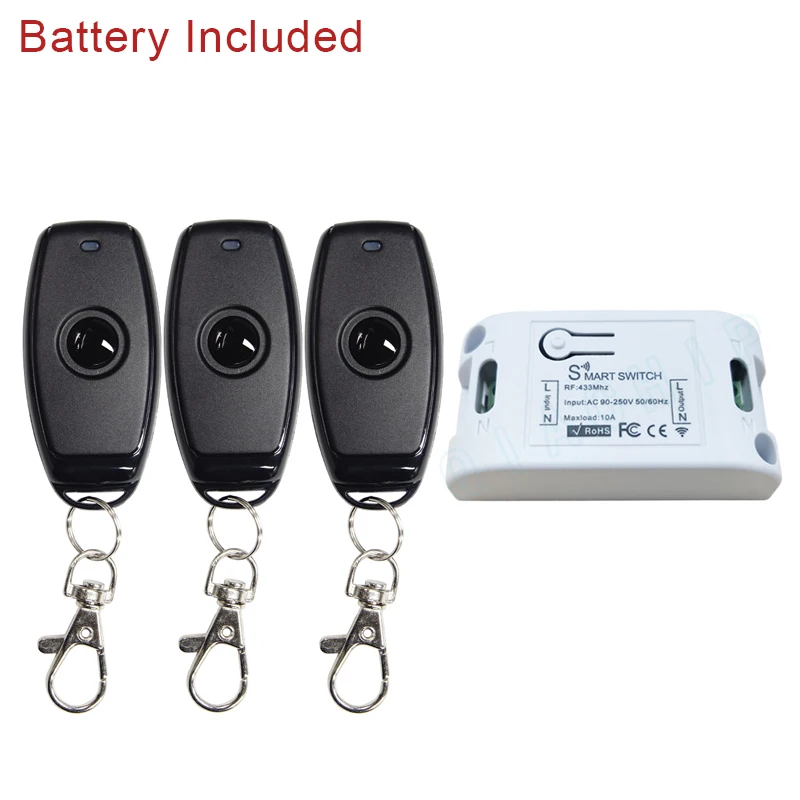

5. 3 пульта дистанционного управления + 1 приемник
О Рабочий режим:
Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, реле dis-подключается. Переключение: Нажмите один раз на кнопку дистанционного управления, реле подключается, нажмите дважды на кнопку дистанционного управления, реле dis-подключается. Фиксация: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, реле dis-подключение.
Сброс/очистка кода приемника:
Нажмите кнопку обучения на приемниках 8 раз, коды будут очищены. После очистки кода, все пульты дистанционного управления должны быть повторно сопряжены, чтобы снова управлять приемником.
Изучение кода (мгновенный):
Нажмите клавишу обучения один раз, светодиодный индикатор на приемнике будет мигать один раз. Когда светодиодный индикатор включится, нажмите любую кнопку на пульте дистанционного управления, светодиодный приемник будет мигать 3 раза и выключается. Означает, что они успешно соединены.
Обучение коду (переключение):
Нажмите клавишу обучения дважды, светодиодный приемник будет мигать дважды. Когда светодиодный переключатель включен, нажмите любую кнопку на пульте дистанционного управления, светодиодный приемник будет мигать 3 раза и выключается. Означает, что они успешно соединены.
Обучение коду (фиксация):
Примечания: режим фиксации требует 2 разных кнопок, первая для «ON», вторая для «OFF». Например: Кнопка A = вкл., кнопка B = ВЫКЛ. Нажмите клавишу обучения на приемнике 3 раза, активируйте режим фиксации. Подождите немного, светодиодный индикатор на приемнике мигнет ненадолго и выключится. Нажмите на кнопку A, светодиодный мигает 5 раз. Нажмите кнопку дистанционного управления B. Светодиодный фонарик 5 раз. Через 3 секунды светодиодный индикатор снова включится, что означает, что пульт дистанционного управления и приемник успешно соединены. A = вкл., B = ВЫКЛ.
Примечания:
1. Пожалуйста, не заряжайте работу, вы должны выключить питание и работу после тестирования и корректного электричества.
2. Пожалуйста, быстро меняйте батарею, когда напряжение дистанционного управления является недостаточным (когда напряжение батареи является недостаточным, как правило, близка передача).
3. Пожалуйста, обратите внимание, чтобы избежать металлической маски, большого оборудования, сильных электромагнитных помех при использовании беспроводных радиочастотных продуктов, и избежать слишком короткого расстояния между пультом дистанционного управления и платой приемника.
4. Пожалуйста, избегайте аномального использования продукта. Аномальное использование уменьшит производительность и срок службы продукта, когда это может повредить продукты и даже создать опасность для вашей безопасности.
Инструкции по уходу за изделием
Первый шаг: Очистите память приемника
Нажмите кнопку обучения на приемниках в течение 8 раз, коды будут очищены.
После очистки кода, весь пульт больше не может работать.
Шаг второй: пульт дистанционного управления и приемник
Дважды нажмите клавишу обучения на приемнике, она переходит в режим переключения.
Подождите немного, светодиодный индикатор включится, он переходит в состояние обучения.
Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем оторваться.
Обучение успешно.
Характеристики
- Бренд
- QIACHIP
- Предназначение
- Освещение / Электрический дверной / Автоматизированные шторы / Переключатель
- Беспроводная связь
- РФ
- Номер модели
- 2201D+KT08-4
- Канал
- 1
- Поддержка APP
- Нет
- Упаковка
- Нет
- Частота
- 433 МГц
