Описание
433 МГц Универсальный беспроводной пульт дистанционного управления DC 12 В 2CH RF реле с проводным перемычкой дистанционного управления 4 кнопки для гаража/ворот/двигателя/лампы/светильник

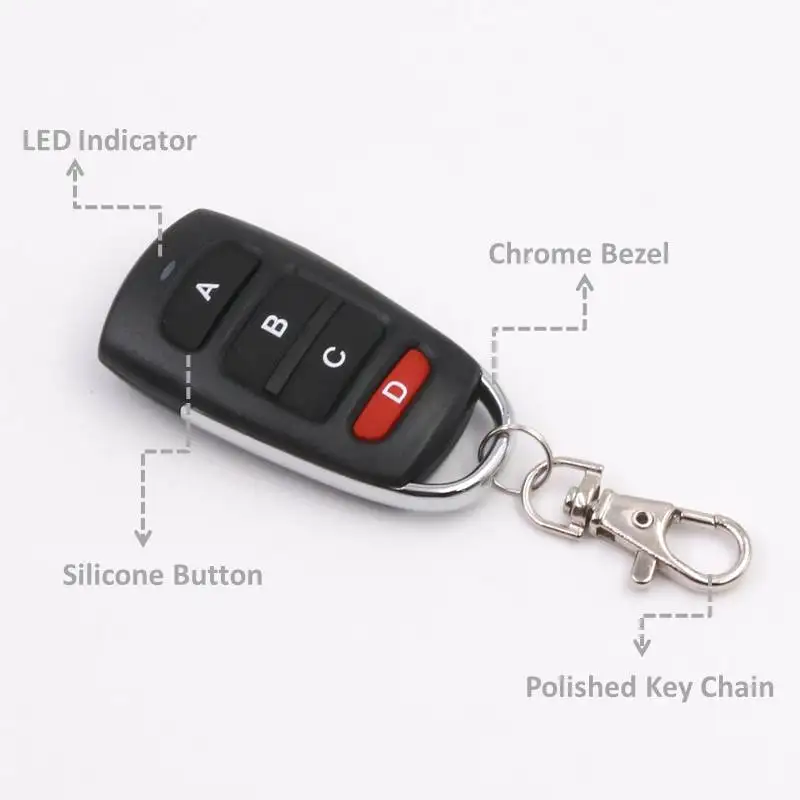

Технические данные передатчика:
Питание от аккумулятора CR2016 (батарея в комплекте)Рабочая частота: 433 МГц
Микросхема: EV 1527 обучающий код
Расстояние: более 50 метров (открытое пространство)
Материал: ПВХ
Кнопка: 4 кнопки A/B/C/D
Рабочее напряжение: 12 В
Размер: 60*30 мм
Технические данные приемника:
Входная мощность: 12 В постоянного токаТок в режиме ожидания: <5 мА
Максимальный ток: 10 А
Частота RF: 433 МГц
Рабочая температура:-30 ~ + 80
Режим работы RF: супергетеродинный
Чувствительность приема:> 97dbm
Расстояние передачи: более 50 м (открытое пространство)
Удаленное Хранение: 25 шт.
Поддержка удаленного типа: Обучающий код 1527, фиксированный код (плавающий код может быть дизайном)
Режим работы: Мгновенный, тумблер, фиксация
Тип проводки: фиксированная клемма

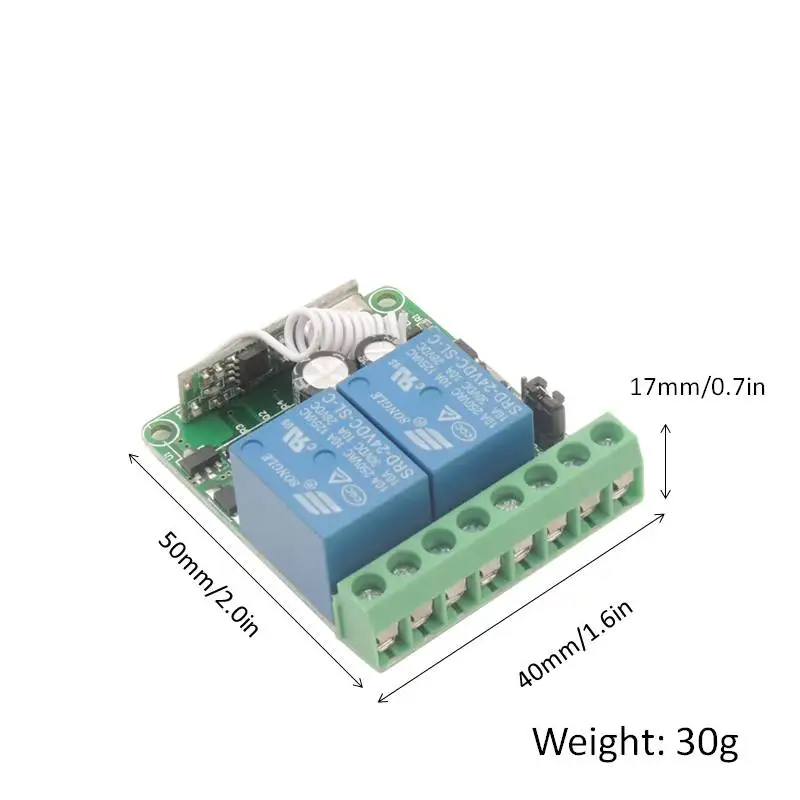

Размер печатной платы: 50*40 (мм)
+ V: 12 V + вход
-V: 12 V-вход
Позиция №:Выход,Нормальный открытого типа
COM: Выход,Общие
NC: Выход,Нормально закрытый
Обратите внимание: Все продукты в нашем магазине работают в 433 МГц. мы не можем убедиться, что различные частоты продукта могут соединяться друг с другом. если у вас есть какие-либо вопросы о нашей продукции, пожалуйста, обратитесь в нашу службу поддержки клиентов. мы всегда готовы помочь.
Идеальное ремесло и контроль деталей
Выберите 7 вариантов для размещения заказа

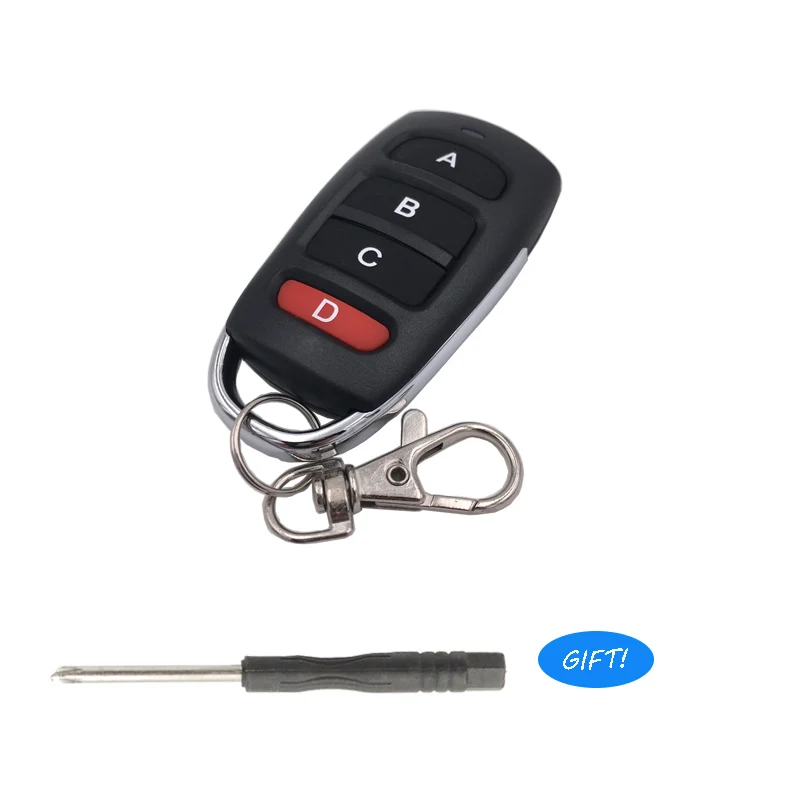

Посылка 1 включает: только 1 шт. EV1527 режим обучения пульт дистанционного управления * 1 шт.
Посылка 2 включает в себя: только 1 шт. * DC 12 В с проводным переходным колпачком приемника

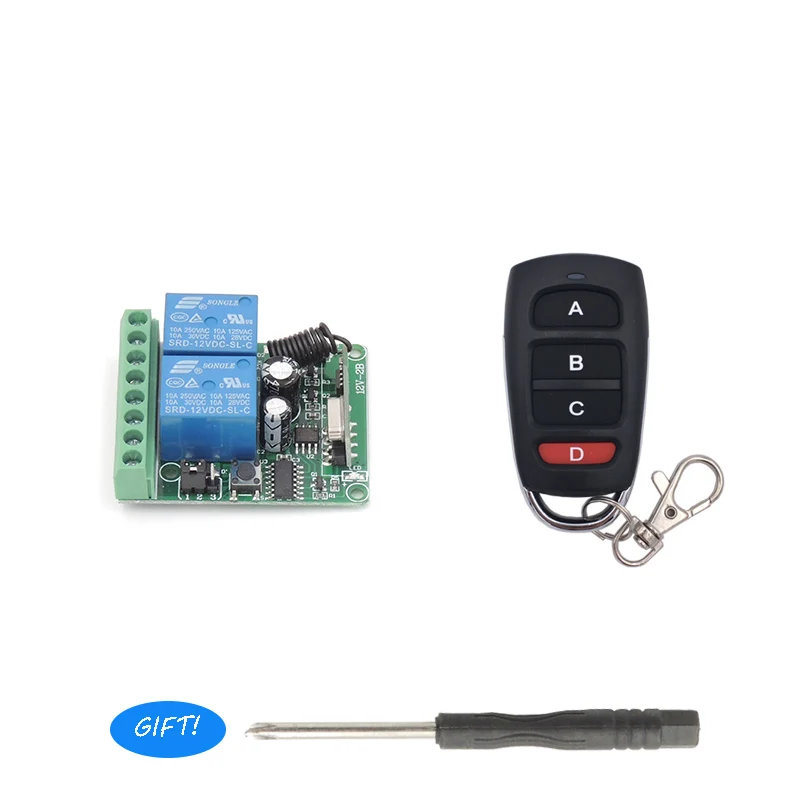

Посылка 3 включает: 1 шт. * DC 12 В 2CH приемник
1 шт. * пульт дистанционного управления (включая батарею)

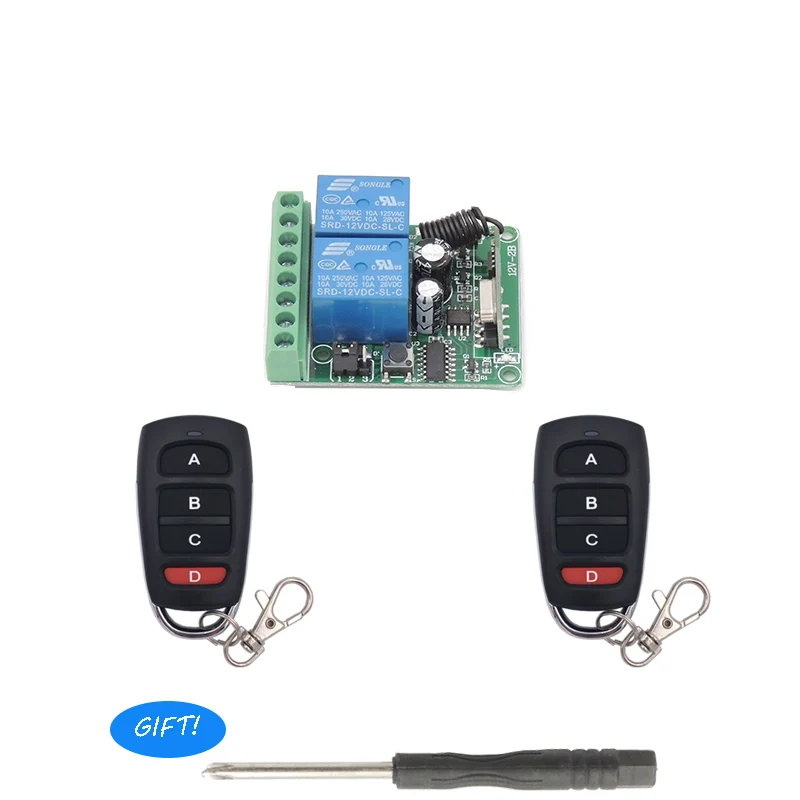

Посылка 4 включает: 1 шт. * DC 12 В 2CH приемники
2 шт. * пульт дистанционного управления (включая батарею)

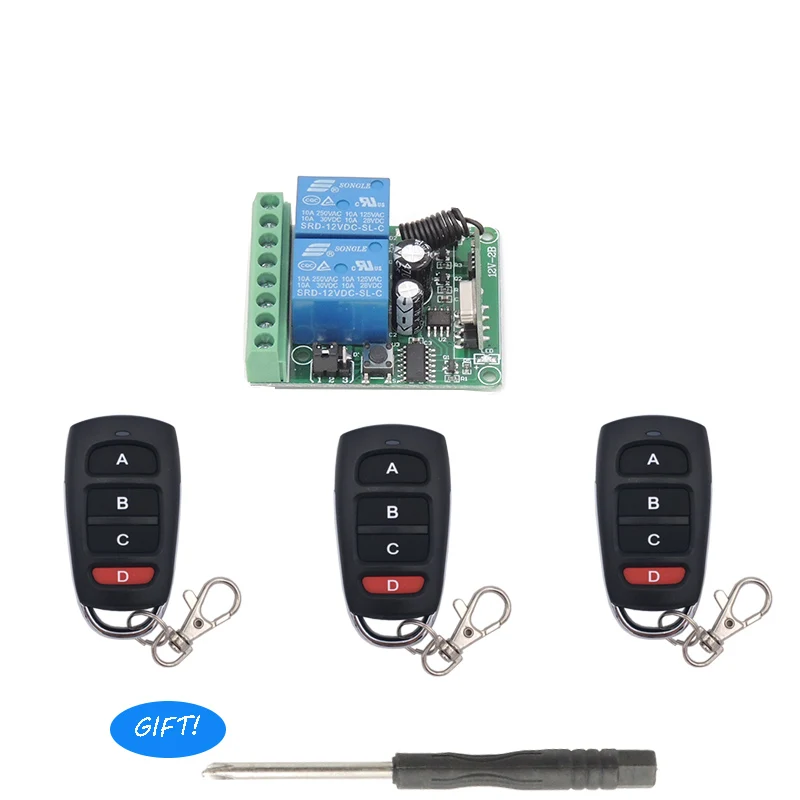

Посылка 5 включает: 1 шт. * DC 12 В 2CH приемники
3 шт. * пульт дистанционного управления (включая батарею)
Посылка 6 включает: 1 шт. * DC 12 В 2CH приемники
4 шт. * пульт дистанционного управления (включая батарею)
Посылка 7 включает: 1 шт. * DC 12 В 2CH приемники
4 шт. * пульт дистанционного управления (включая батарею)
Бесплатный подарок
1 шт. * Крестовая отвертка
1 шт. * Электрическая ручка
Пожалуйста, обратите внимание!:
Посылка будет отправлена в соответствии с выбранными вами параметрами. мы настоятельно рекомендуем вам купить не только приемник, но и стеновую панель в нашем магазине. товар в нашем магазине может отлично работать.

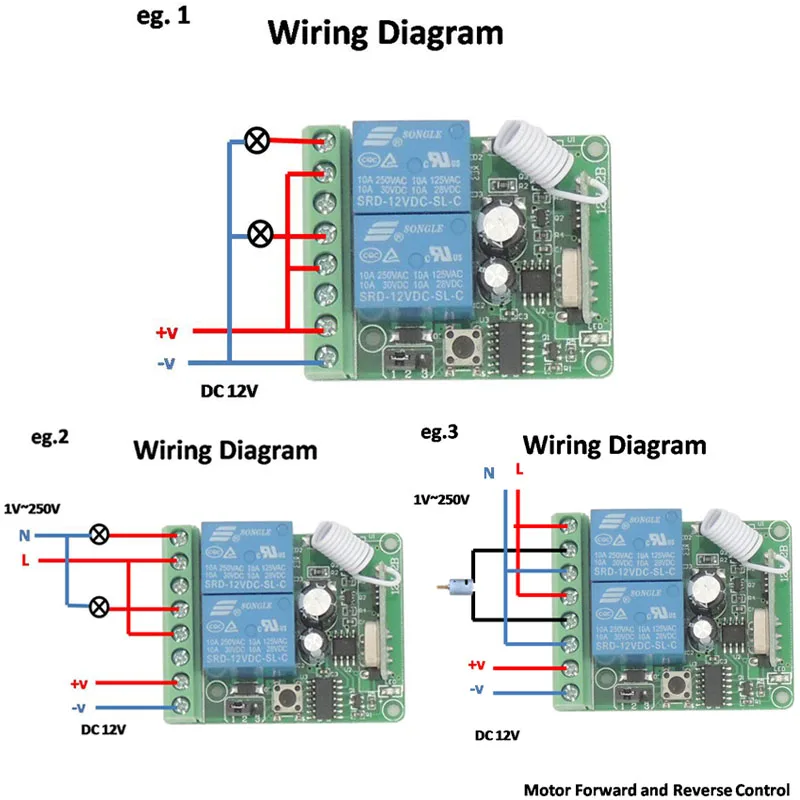

Схема подключения
Режим работы
Вы можете сочетать передатчик с модулем релейного приемника в 3 режимах.
1. Нажмите и удерживайте одну кнопку, реле включится;
2. Отпустите кнопку, это реле выключится.
1. Нажмите кнопку "A", реле включится;
2. Нажмите кнопку "A" снова, это реле выключится.
Мгновенный режим:
1. Нажмите кнопку "A", реле включится;2. Нажмите кнопку "B", это реле выключится.
Удалить имеющиеся данные о режимах работы
Нажмите и удерживайте кнопку обучения (на приемнике)5 секунд. Имеющиеся данные будут удалены успешно.Примечание:
1. Когда вы получаете наши продукты, он может установить в одном удаленном режиме случайным образом, потому что каждый продукт был протестирован, прежде чем его можно организовать для отгрузки. Поэтому, пожалуйста, удалите имеющиеся данные для первого использования.
2. После удаления данных, все пульты дистанционного управления больше не могут работать.
Настройка
Настройка (мгновенный)
1. Используйте провод перемычки для короткого порта "1" и порта "2" интерфейсов;
2. Нажмите кнопку обучения (на приемнике) один раз. Индикатор загорается;
3. Нажмите кнопку на пульте дистанционного управления. Подождите 3 секунды.
4.Нажмите кнопку B на пульте дистанционного управления. Подождите 3 секунды.Успеха.
Настройка (тумблер)
1. Используйте провод перемычки для короткого порта "2" и порта "3" интерфейсов;2. Нажмите кнопку обучения (на приемнике) один раз. Индикатор загорается;
3. Нажмите кнопку на пульте дистанционного управления. Подождите 3 секунды.
4.Нажмите кнопку B на пульте дистанционного управления. Подождите 3 секунды.Успеха.
Настройка (защелкивающаяся)
1.ИнтерфейсыПорт "1", порт "2" иПорт «3» не подключен;
2. Нажмите кнопку обучения (на приемнике) один раз. Индикатор загорается;
3. Нажмите кнопку на пульте дистанционного управления. Подождите 3 секунды.
4.Нажмите кнопку B на пульте дистанционного управления. Подождите 3 секунды.Успеха.
*Если вы не понимаете четко. Пожалуйста, отправьте нам сообщение, чтобы сообщить нам. Мы сделаем все возможное, чтобы обслуживать каждого из наших клиентов. Наслаждайтесь шоппингом!*!
*У нас есть сотни работников на нашей фабрике. Мы всегда готовы иметь некоторые ODM/OEM бизнес с вами. Пожалуйста, свяжитесь с нами, если вам это нужно.*
Характеристики
- Сертификация
- Обязательный сертификат КНР
- Особенности
- 433Mhz RF remote control
- Гарантия
- 1 Year 433 MHz 12V 4CH RF Remote Smart Home Led Light Switch
- Материал
- Пластик
- Номер модели
- KR1202COM*2+2*KT16
- Сила тока
- 10А
- Тип переключения
- Дистанционное управление
- Расстояние Дистанционного Управления
- 0-70m open space
- Working Voltage
- DC 12 V
- Quiescent Current
- less than 5mA
- Max current
- 10A
- RF frequency
- 433MHz
- Receiving Sensitivity
- more than 97dbm
- Working temperature
- -30~+80 degrees
- Amount of storage remote controls
- about 25 pieces
- Features
- Wireless Remote Control Switch RF Relay Output 12V 4 Channel Receiver
- Support encoding
- 1527 Leaning code/2262 Fixing code
- Modulation Mode
- ASK superheterodyne wireless reception
- Receiving range
- Open Space more than 50 meters
- Remote operating mode
- Momentary / Toggle/ Latched Mode
- Output Terminal
- NO COM NC
- PCB Dimension
- 50*40mm
- Application scenario
- Family, Farm, Factory, Office, Supermarket
- Application2
- Garage, Light, Automated curtains, Fan, Door, Gate, LED, Lamps, Motor
