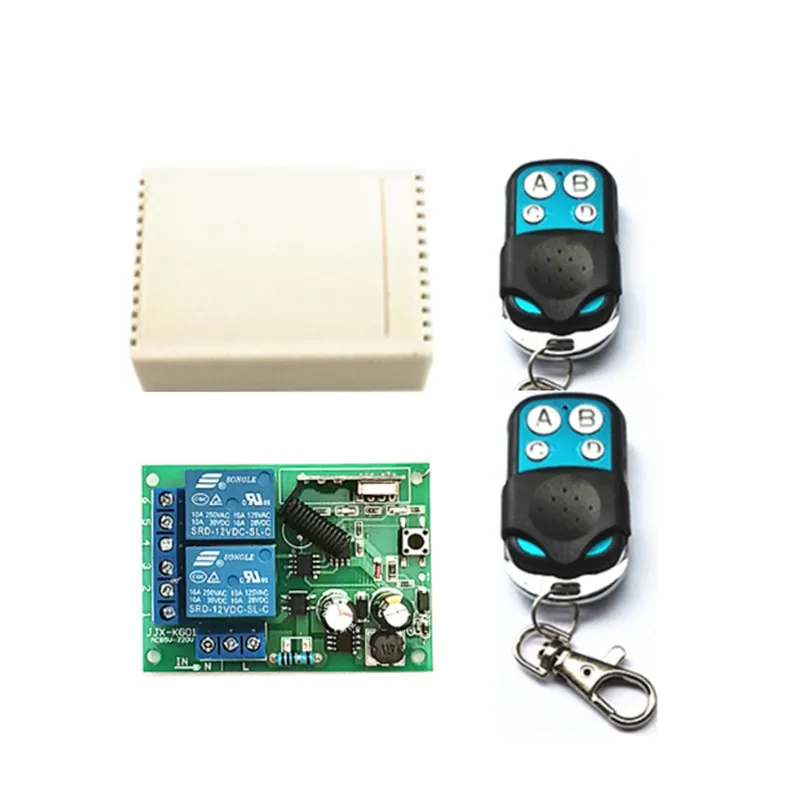

433 МГц универсальный беспроводной пульт дистанционного управления AC 250 в 110 В 220 В 2-канальный релейный модуль приемника и 2 RF 433 Mhz1527 обучения

5.0 1 отзыв 1 заказ

423 руб.

Цвет:

Описание

433 МГц универсальный беспроводной пульт дистанционного управления AC 250 в 110 В 220 В 2CH релейный модуль приемника и 2 шт RF 433 МГц пульт дистанционного управления s

Применение областях:

Пульт дистанционного управления гаражной дверью \ пульт дистанционного управления дверью дома \ пульт дистанционного управления лампой \ пульт дистанционного управления занавесками \ пульт дистанционного управления веселым и другим устройством дистанционного управления

Технические характеристики и параметры продукта

Функции приема:

Модель: KR2202-4

Тип проекта: двухканальный приемник

Тип кодирования: Интеллектуальный код обучения

Режим работы RF: Супергетеродинный прием

Режим модуляции: ask

Режимы работы: Мгновенный, тумблер и фиксированный режим.

Частота сигнала: 433 МГц

Входное напряжение: 85 В ~ 250 В переменного тока.

Выходное напряжение: определяется входным напряжением com-терминала

Выходное напряжение 1: 85-250 в перем. Тока

Выходное напряжение 2: 5 в пост. Тока-12 В

Ток в режиме ожидания: 8,5 мА · ч

Чувствительность приема:> 97dbm

Поддержка удаленного типа: код обучения (1527)

Дальность связи:

Внутренняя отделка: 15-20 метров

Открытый:> 50 м-80 м (свободное пространство)

Проводное Соединение: фиксированная проводка

Выходной терминал: NO, COM, NC

Выход ВКЛ-ВЫКЛ (проводной порт):

Нет (нормально открытый),

COM (общий)

NC (нормально закрытый).

Размер доски: 7,3*5,2*2,5 см

Вес: 60 грамм

Белый цвет

Дистанционное Хранение: 20 пультов дистанционного управления

Передатчик (пульт дистанционного управления) Технические параметры:

Модель: KT01-4

Рабочая частота: 433 9,2 МГц

Модель аккумулятора: 27A12V (с батареей)

Материал: ПВХ

Кнопка: 4 кнопки

Размер: 50 мм × 30 мм × 9 мм

Рабочее напряжение: DC: 12 В.

Рабочий ток: <25 мА

Мощность передачи: + 13 дБм

Частота сопротивления ветра: ±0. 2 МГц

Метод модуляции: ASK (AM)

Тип кодирования: Обучающий код 1527 фиксированный код (2262)

Дальность передачи: 15-80 метров

Вес: 35 г

Посылка включает в себя:

1:} модуль приемника (KR2202-4) * 1 шт.: (включая корпус)

Пульт дистанционного управления (KT01) * 1 шт.: (включая батарею)

Посылка включает в себя:

2} модуль приемника (KR2202-4) * 1 шт.: (включая корпус)

Пульт дистанционного управления (KT01) * 2 шт.: (включая батарею)

Посылка включает в себя:

3} модуль приемника (KR2202-4) * 1 шт.: (включая корпус)

Способ подключения цепи:

Пожалуйста, обратите внимание: Номер модуля переключателя приемника KR2202-4 имеет 2 способа работы. Выходной сигнал имеет 2 уровня напряжения. Это решается входом COM pin.

Режим вывода1:

Подключите COM к источнику питания 85-250 В переменного тока, выходной контакт создаст сигнал 85-250 В переменного тока. Пожалуйста, проверьте приведенную ниже схему для лучшего понимания.

Режим 2:

Подключите контакт COM с любым другим дополнительным источником питания, выход будет создавать тот же сигнал напряжения, что и дополнительный источник питания. Это может быть прямой ток или переменный ток. Решается дополнительным блоком питания.

Но, пожалуйста, обратите внимание: дополнительный источник питания должен быть в диапазоне модуля переключателя приемника-(DC5-12V, 85-250 В переменного тока).

Пожалуйста, проверьте приведенную ниже схему для лучшего понимания.

Фото продукта

Как программировать?

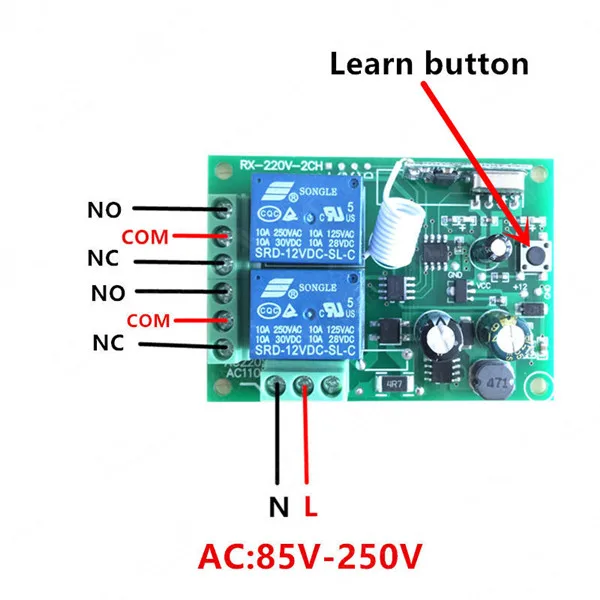

Укажите ключевые значки на рисунке ниже;

1 (реле)

2. (кнопка обучения)

3. (светодиодный свет

4 клавиши (A, B, C, D) Пульт дистанционного управления и приемник переменного тока. 220V2 методы обучения и кодирования каналов:

Шаг 1: Очистите исходную память в приемнике

8 раз нажмите кнопку Learn на приемнике, затем подождите, пока светодиодный индикатор на приемнике мигает 5 раз. Код будет очищен.

После очистки кода весь пульт больше не будет работать.

Шаг 2: 4 клавиши (A, B, C, D) дистанционного управления можно настроить в трех режимах:

1: Мгновенный режим:

Нажмите кнопку обучения на приемнике один раз, чтобы войти в режим настройки переключателя.

Подождите, пока светодиодный индикатор загорится и войдет в состояние обучения.

Нажмите кнопку «A» на пульте дистанционного управления, а затем нажмите кнопку «B». Светодиодный индикатор на плате приемника мигает 3 раза, а затем гаснет.

Успешной учебы. Кодировка прошла успешно.

Нажмите кнопку «A» на пульте дистанционного управления и реле включается. Отпустите кнопку «A» на пульте дистанционного управления, и реле выключится.

Нажмите кнопку «B» на пульте дистанционного управления и реле включается. Отпустите кнопку «B» на пульте дистанционного управления, и реле выключится.

2: режим самоблокировки:

Дважды нажмите кнопку обучения на приемнике, чтобы перейти в режим настройки переключателя.

Подождите, пока светодиодный индикатор загорится и войдет в состояние обучения.

Обучение. Кодировка прошла успешно.

Нажмите кнопку «A» на пульте дистанционного управления и реле включается. Затем нажмите кнопку «A» на пульте дистанционного управления, и реле выключается.

Нажмите кнопку «B» на пульте дистанционного управления, и реле включается. Затем нажмите кнопку «B» на пульте дистанционного управления, и реле выключается.

3. Режим блокировки:

(A) снова очистите код памяти в приемнике:

Нажмите кнопку Learn на приемнике 8 раз, и код будет очищен.

После очистки кода весь пульт больше не будет работать.

(B) трижды нажмите кнопку обучения на приемнике. Введите режим настройки переключателя.

Подождите, пока светодиодный индикатор загорится и войдет в состояние обучения.

Обучение. Кодировка прошла успешно.

Нажмите кнопку дистанционного управления «A», реле подключено (запуск), затем нажмите кнопку дистанционного управления «B», реле отключено (остановка работы). Открывается другой канал (начинает работать)

Нажмите кнопку А, чтобы остановить. B включен. Нажмите кнопку B для остановки и нажмите кнопку A для открытия. Преобразуйте друг в друга.
