433 МГц Универсальный беспроводной пульт дистанционного управления AC 110 В 220 В 2CH релейный модуль приемника RF 4 кнопки дистанционного управления открывания Гаражных дверей
Продукт Применение зона
Продукты могут быть использованы в освещении, гаражных дверях, затворных дверях, шторах дистанционного управления, моторов постоянного тока, мотор заднего хода. И многое другое

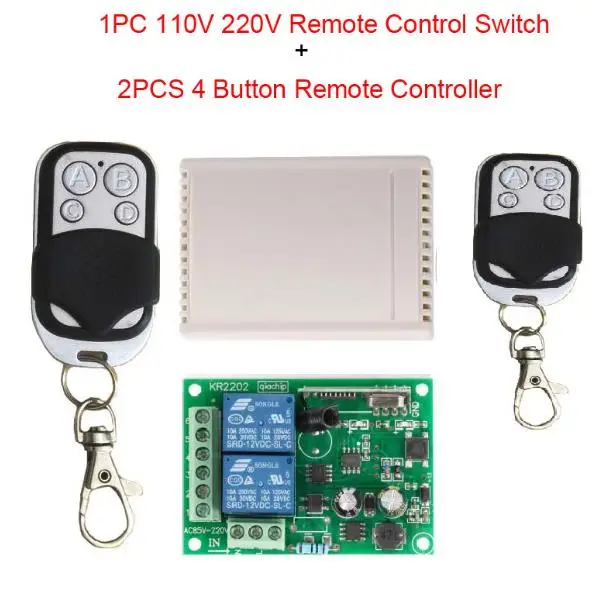

Посылка включает в себя
Посылка заказа включает в себя: (5 моделей заказа могут быть выбраны)
Заказ модель 1:
Модуль приемника * 1 шт. (включая корпус)
Пульт дистанционного управления * 4 шт. (включая батарею)
Модель заказа 2:
Модуль приемника * 1 шт. (включая корпус)
Пульт дистанционного управления * 2 шт. (включая батарею)
Модель заказа 3:
Модуль приемника * 2 шт (включая корпус)
Пульт дистанционного управления * 2 шт. (включая батарею)
Заказ модель 4:
Модуль приемника * 1 шт. (включая корпус)
Пульт дистанционного управления * 1 шт. (включая батарею)
Модель заказа 5:
ТОЛЬКО пульт дистанционного управления * 1 шт. (включая батарею)
Технические данные
Входная мощность: 85-250 В переменного тока Ток в режиме ожидания: <8.5ма Частота RF: 433 м Режим работы RF: супергетеродинный Чувствительность приема:> 97 дБм Расстояние передачи: 20-100 м (открытое пространство) Режим декодирования: декодирование программного обеспечения MCU Удаленное Хранение: 16 шт. Поддержка удаленного типа: код обучения (кодировка 1527) Режим работы: Мгновенный, переключение Тип проводки: фиксированный терминал Выходной терминал: NO, NC, COM Размеры печатной платы: 68*47*26 мм (Д, Ш, в) Продукты Дисплей
Советы:
Все наши продукты высокого качества!Если у вас есть другие потребности, пожалуйста, не стесняйтесь приобрести их в нашем магазине.
Нажмите здесь, чтобы найти больше
Схема подключения
L (прямой провод): вход 85-220 В прямой провод
N (нейтральный провод): вход 85 V-220 V нейтральный провод
1 NC: нормально закрытый выход
2 COM: общий порт
3 нет: нормально открытый выход
4 NC: нормально закрытый выход
5 COM: общий порт
6 нет: нормально открытый выход
Схема подключения режимов
Пожалуйста, обратите внимание:
Часть модуля переключателя приемника имеет 2 способа режима работы. Выходной сигнал имеет 2 уровня напряжения. Это решается входом COM pin.
Подключите COM к источнику питания 85-250 В переменного тока, выходной контакт создаст сигнал 85-250 В переменного тока.
Пожалуйста, проверьте приведенную ниже схему для лучшего понимания.
Режим вывода 2 Подключите контакт COM с любым другим дополнительным источником питания, выход будет создавать тот же сигнал напряжения, что и дополнительный источник питания. Это может быть прямой ток или переменный ток. Решается дополнительным блоком питания.
Но,Пожалуйста, обратите внимание: Дополнительный источник питания должен быть в диапазоне модуля переключателя приемника-(DC5-12V, 85-250 В переменного тока).
Пожалуйста, проверьте приведенную ниже схему для лучшего понимания.
Режим работы
Вы можете сочетать пульт дистанционного управления с модулем переключателя приемника в 2 режимах.
Дистанционный режим 1:Кратковременный режимПресс и удерживайтеОдна кнопка->На; Отпустите кнопку->OFF
Детали:
Нажмите одну кнопку (на Пульт дистанционного управления) , Реле (на плате приемника) поворачивается к Включения ;
Отпустите кнопку, реле Поверните кОтключения.
Дистанционный режим 2:ТумблерРежим
Нажмите одну кнопку->На; Снова нажмите ту же кнопку->OFF
Детали:
Нажмите одну кнопку (на Дистанционное управление) после того, как , Реле (на плате приемника) поворачивается кВключения ;
Пресс одной и той же Кнопка Снова , Реле поворачивается к Отключение.
Настройка
- Часть 1:
Удалению существующих данныхО удаленном режиме
Примечание: Когда вы получаете наши продукты, он может быть установлен в одном удаленном режиме случайным образом, потому что каждый продукт получил тест, когда его можно организовать для отгрузки. Поэтому, пожалуйста, удалите имеющиеся данные о Удаленном режиме Для первого применения.
Нажмите кнопку обучения наПриемник модуль автоматического включения света доска
8 раз , Имеющиеся данные удаляются успешно.
После удаления данных пульт дистанционного управления больше не может работать.
- Часть 2:Настройка удаленного режима
Установка:Кратковременный режим
Шаг 1
Нажмите и отпустите кнопку обучения наПриемник модуль автоматического включения света доскаОдин раз.
Подождите немного, светодиодный индикатор отключится, указывая, что вы входите в состояние обучения.
Шаг 2Нажмите и отпустите одну кнопку на Пульт дистанционного управления Управление , Светодиодный индикатор на плате приемника будет мигать, затем выключен, указывая, что кнопка была изучена.
Шаг 3Нажмите и отпустите другую кнопкуНаПульт дистанционного управления Управление,Светодиодный индикатор снова включается и выключается.
Подождите 3 секунды, светодиодный индикатор снова включится, указывая, что система готова к использованию.
Установка:Режим переключения
Шаг 1Нажмите и отпустите кнопку обучения наПриемник модуль автоматического включения света доскаДважды.
Подождите немного, светодиодный индикатор отключится, указывая, что вы входите в состояние обучения.
Шаг 2Нажмите и отпустите одну кнопкуНаПульт дистанционного управления УправлениеСветодиодный индикатор на плате приемника будет мигать, а затем выключаться, Индикация кнопки была изучена.
Шаг 3Нажмите и отпустите другую кнопку На Пульт дистанционного управления Управление , Смотреть, как светодиодный снова включается и выключается.
Подождите 3 секунды, светодиодный индикатор снова включится, указывая, что система готова к использованию
На этой странице с описанием продуктов имеется демонстрационное видео.
* Если вы не понимаете четко. Пожалуйста, отправьте нам сообщение, чтобы сообщить нам. Мы сделаем все возможное, чтобы обслуживать каждого из наших клиентов. Приятных покупок! *
Пожалуйста, обратите внимание
