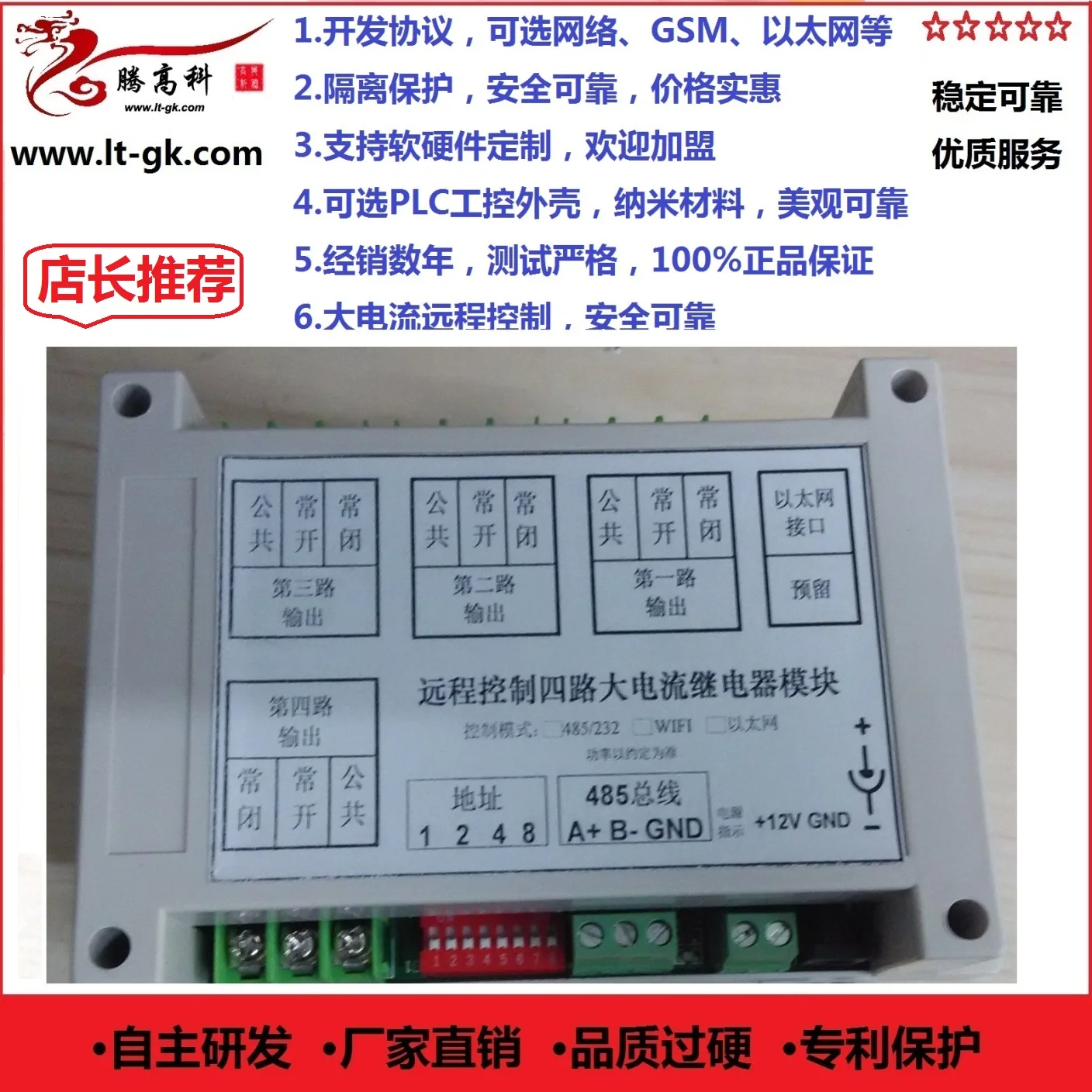

4-way/485 реле/пульт дистанционного управления/Интеллектуальная плата управления/Расширенный 16-32 сетевой переключатель

4 дорожный (485)
B 4 way (последовательный порт 232)
C 4 способа проводного управления сетью
D 4 way wifi Беспроводная сеть
E 4 way (проводной + беспроводной)

Размеры:81 мм * 72 мм (10A) или 111*72 мм (30A)

Мощность напряжение питающей сети:12 В (если необходимо 24 В 5 В, пожалуйста, объясните источник питания)

Мощность питания• Сила тока:Максимальная200mA

Емкость контакта:AC250V10A, DC30V10A

Выход Показания:Выход четырех реле имеет четыре выходных индикатора., держать в курсе настоящего состояния реле

Связь протокол:Adopt232Протокол связи, Baud rate9600, 8 бит данных, стоп-позиция, нет позиции проверки.Каждая рамка данных содержит8Байт. Двусторонняя передача данных, данные содержат байты контрольной суммы, если контрольная сумма данных неправильная, данные будут сброшены, таким образом полностью избегая неправильной работы, вызванной помехами, потому что стабильность преобладает.

Примечание: Программное обеспечение контроля времени должно работать онлайн

Для описания рамки данных компьютера на релейной плате обратитесь к вспомогательному Development Document.:

ПК отправить (8Байт):

Где описание кода функции:

0x10: Данные0。(Запрос состояния тока реле)

0x11: Четвёртый байт в данных представляет собой отключение первого реле, другие являются0(Разъединить определённую дорогу)

0x12: Четвёртый байт в данных представляет первое реле, другие являются0(Отсосите дорогу)

0x13: Третий и четвёртый байты в данных16Бит представителя16Road,1: Всасывания0: Отсоединить(Установите все состояние реле в соответствии с фактическим)

КонтрольнаяСложите все предыдущие данные вместе

Нижний компьютер возврат изделия (8Байт):

Примеры (при условии, что адрес1)

ПК отправки:

55 01 10 00 00 00 00 66Запрос в текущем состояния реле

55 01 11 00 00 00 01 68Отключите первые реле

55 01 11 00 00 00 02 69Отключите второе реле

55 01 12 00 00 00 01 69Всасывающий во-первых реле

55 01 12 00 00 00 02 6AВсасывающий Второй реле

55 01 13 00 00 55 55 13В зависимости от55x55Два байта16Бита для того, чтобы включать и выключать все реле

Нижний компьютер? Ответ:

22 01 00 00 00 XX HH

Необходимо указать адрес1Релейная плата16Состояние реле используетсяXXПредставителя, самый высокий пост, соответствует в первую очередь на релейная плата.16Дорожного движения!

XXПредставителя16В режиме реального времени состояние дорожно-релеHHПредставляет собой Контрольная

Примечания, 4 дорожная доска совместима со следующим протоколом одновременно:

Описание рамки данных компьютера к релейной плате:

Данные головка:0x55(Идентификации)

Адрес:0x01(Плата реле по умолчанию1)

Управление типа:0x00(Запрос состояния тока реле) 0x01 (написать новое значение)

Данных (четыре байт)Каждый байт представляет собой реле в общей сложности четыре; данных соотношение цена/качество1: Реле Отключено; Значение данных2: Реле всасывания; данных соотношение цена/качество: Реле без действия.

ПроверкаОдин байт и проверка0x56

Описание рамки данных релейной платы к компьютеру:

Данные головка:0x22(Идентификации)

Адрес:0x01(Один реле по умолчанию1)

Управление типа:От компьютераУправление типаВ соответствии

Данных (четыре байт)Каждый байт представляет собой реле, в общей сложности четыре, Значение данных1: Реле отключен, данных и соотношение цена/качество2: Реле всасывания 。

ПроверкаОдин байт и проверка (используется для предотвращения ошибок данных)

Компьютер отправляет лист инструкции (деталь):

55 01 01 02 00 00 00 59 Suction1Road реле, Другое реле оставаться в их первоначальном виде
55 01 01 00 02 00 00 59 Suction2Road реле, Другое реле оставаться в их первоначальном виде
55 01 01 00 00 02 00 59 Suction3Road реле, Другое реле оставаться в их первоначальном виде
55 01 01 00 00 00 02 59 Suction4Road реле, Другое реле оставаться в их первоначальном виде

55 01 01 01 00 00 00 58 отключение first1Road реле, другие реле остаются в исходном состоянии
55 01 01 00 01 00 00 58 отключение first2Road реле, другие реле остаются в исходном состоянии
55 01 01 00 00 01 00 58 разъединитель first3Road реле, Другое реле оставаться в их первоначальном виде
55 01 01 00 00 00 01 58 отключение first4Road реле, другие реле остаются в исходном состоянии

55 01 01 02 02 02 02 5F всасывания все реле
55 01 01 01 01 01 01 5B отключения всех реле
55 01 01 00 00 00 00 57 проверить статус в настоящее время релейных платов

Описание: бессмысленная байт в протоколе предназначены для модернизации в будущем

Обеспечьте стандарт ddllудобный для вас для развития и контроля!

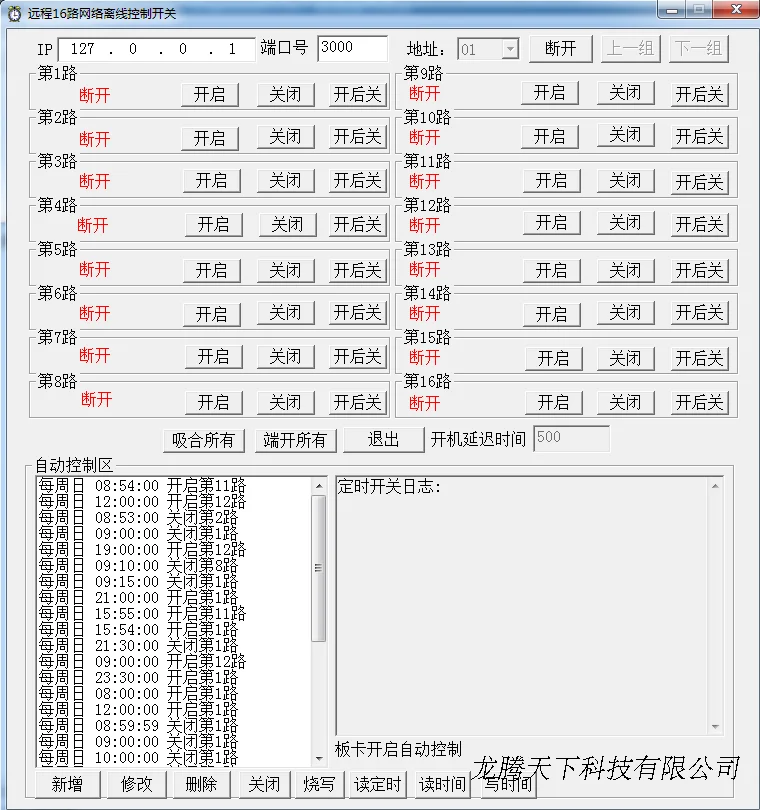

Скриншоты PartPCSoftware следующие:

Компьютер с программным обеспечением для контроля входа

(Название каждой дороги может быть изменено, программное обеспечение мобильного телефона также может быть изменено)

Android также доступен. Программное обеспечение для установки мобильного телефона Apple, пожалуйста, позвоните для получения подробной информации.

Главный интерфейс программного обеспечения Android выглядит следующим образом:

Адрес загрузки программного обеспечения Apple, пожалуйста, найдите службу поддержки клиентов,Системы Apple (по телефону, ipadOn) Войдите в «Главное меню адрес в браузер, Может быть загружен и установлен на эту машину,Программное обеспечение defaults16Road версия, но это действительно может быть controlled2-32Road продуктыЕсли вам нужно изменить номер дорог, пожалуйста, посмотрите следующую введение 。

В Apple программное обеспечение, пожалуйста, установите карты адрес и имя коммутатора во-первых. В противном случае переключатель имя Колонка пустая, а затем сохранить, вы можете нажать на переключатель.! все будут знать, когда они стараются. 。

Особые замечания нам, если вас что-то не устроило в качестве buying16Road продукты, Such8Road 、 32Road продукты,На данный момент вы needIOSOfAPPCan использоваться только после установки, Специфическое использование следующим образомШагов (набор один раз, всегда в наличии):

1. InipAddress bar number введите номер вашей карты (1-32между)

2. Нажмите непосредственно "подключение"

3. если появится запрос «установить количество дорог управления успешно применено, пожалуйста, restartapp (в противном случае это может сбой)» сообщение, установка успешно в это время, ExitAPP, когда вы повторно входите, количество дорог было настроено на количество, которое вы хотите.

Последний полезные советы:

1. Совместимость с Android сбоку andIOSBoth по бокам поддержка доменное имя доступа, доменное имя можно использовать доменное имя арахис оболочки.

2. Название каждой дороги также может быть изменен

3. Адрес и Порты и разъёмы должны быть в соответствии с оборудованием, внутренняя сеть может контролировать, внешняя сетевая может контролировать (самоучитель арахис оболочки и Порты и разъёмы технология отображения)

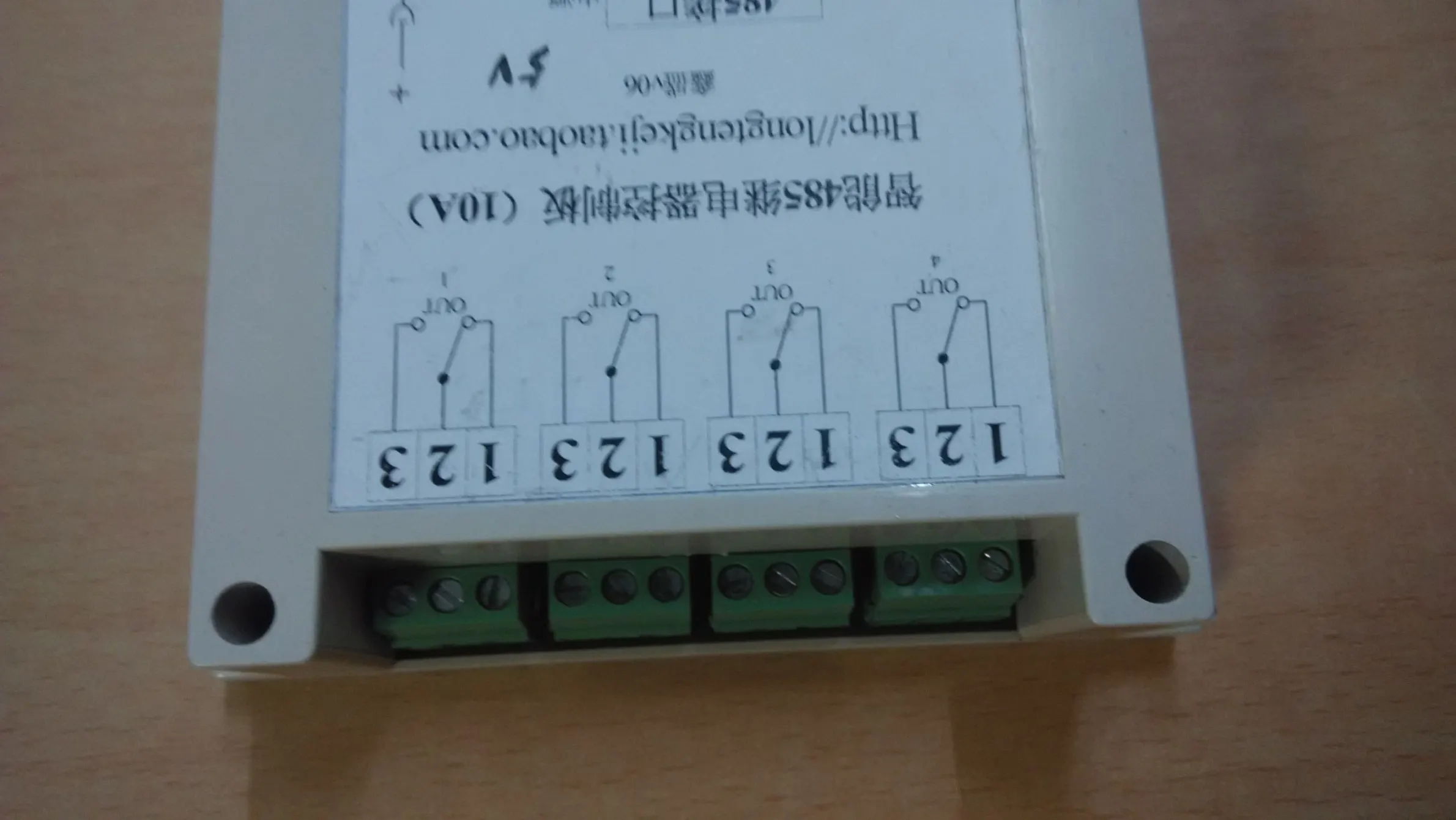

Введение в реле проводки и схематичный рисунок
