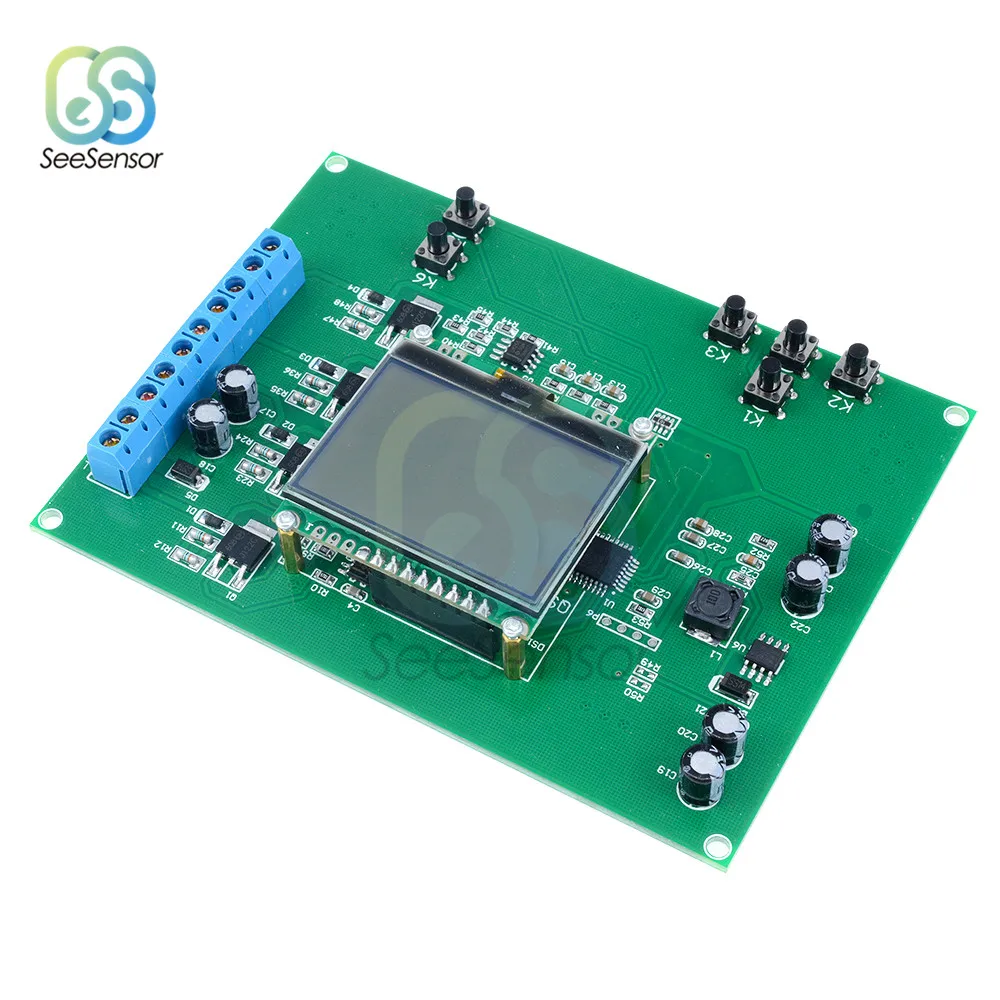

4-канальный 4-20Ma генератор сигналов модуль доска, 6 кнопок, 12864 ЖК-дисплей цифровой Дисплей генератор сигналов DIY Kit AC/DC 12-24V

Описание

Особенности:
Модуль является многоканальным генератором тока, может производить 4 0 ~ 20 мА тока сигнала. Простой в использовании, введите данные, нажав клавишу, чтобы немедленно обновить выходной сигнал.
С 12864 Дисплей
Активный ток 0 ~ 20mA выход, разрешение дисплея 0.01mA, точность управления 0.1mA
Защита от полярности входного напряжения
Выход передатчика может быть смоделирован
Применение продукта:
Генератор сигналов
Клапан регулятора
Инструмент для калибровки
Описание интерфейса и связанные с ним операции
Интерфейс (интерфейс питания)
CN1 "+" означает положительный терминал входного источника питания
CN1 "-" означает отрицательный (GND) входной источник питания
CN1 "OUT1" означает канал 1 для отправки тока на выходе
CN1 "OUT2" означает канал 2 для отправки тока на выходе
CN1 "OUT3" показывает канал 3 для отправки тока на выходе
CN1 "OUT4" означает, что канал 4 отправляет текущий выход
CN1 "G" означает общий терминал GND
Ключевое Описание:

Функциональные клавиши K1: стрелки вверх используются для выбора канала настройки

Функциональные кнопки K5: нижние клавиши со стрелками используются для выбора канала настройки

Функциональная кнопка K2: медленно минус 0,01 нажмите и удерживайте 0,1

Функциональная кнопка K3: медленное увеличение на 0,01 нажмите и удерживайте 0,1

Функциональная клавиша K6: фактическое значение или процент выбора ключа

Функциональная кнопка K8: Прозрачный ключ,

Использование методов и шагов:

Настройка выходного тока OUT1: нажмите клавишу K1 или K5, чтобы переключиться на интерфейс настройки OUT1, нажмите значение выходного тока K2 или K3 на Шаг 0,01 мА. Нажмите и удерживайте значение выходного тока K2 или K3 в шаге 0,1 мА

Настройка выходного тока OUT2: нажмите клавишу K1 или K5, чтобы переключиться на интерфейс настройки OUT2, нажмите значение выходного тока K2 или K3 на Шаг 0,01 мА. Нажмите и удерживайте значение выходного тока K2 или K3 в шаге 0,1 мА

Настройка выходного тока OUT3: нажмите клавишу K1 или K5, чтобы переключиться на интерфейс настройки OUT3, нажмите значение выходного тока K2 или K3 до 0,01 мА шагов. Нажмите и удерживайте значение выходного тока K2 или K3 в шаге 0,1 мА

Настройка выходного тока OUT4: нажмите клавишу K1 или K5, чтобы переключиться на интерфейс настройки OUT4, нажмите значение выходного тока K2 или K3 до 0,01 мА шагов. Нажмите и удерживайте значение выходного тока K2 или K3 в шаге 0,1 мА

Посылка включает в себя:

1*12-24 V 6 кнопок регулировки 4-канальный 4-20Ma генератор сигналов 12864 ЖК-дисплей Дисплей
