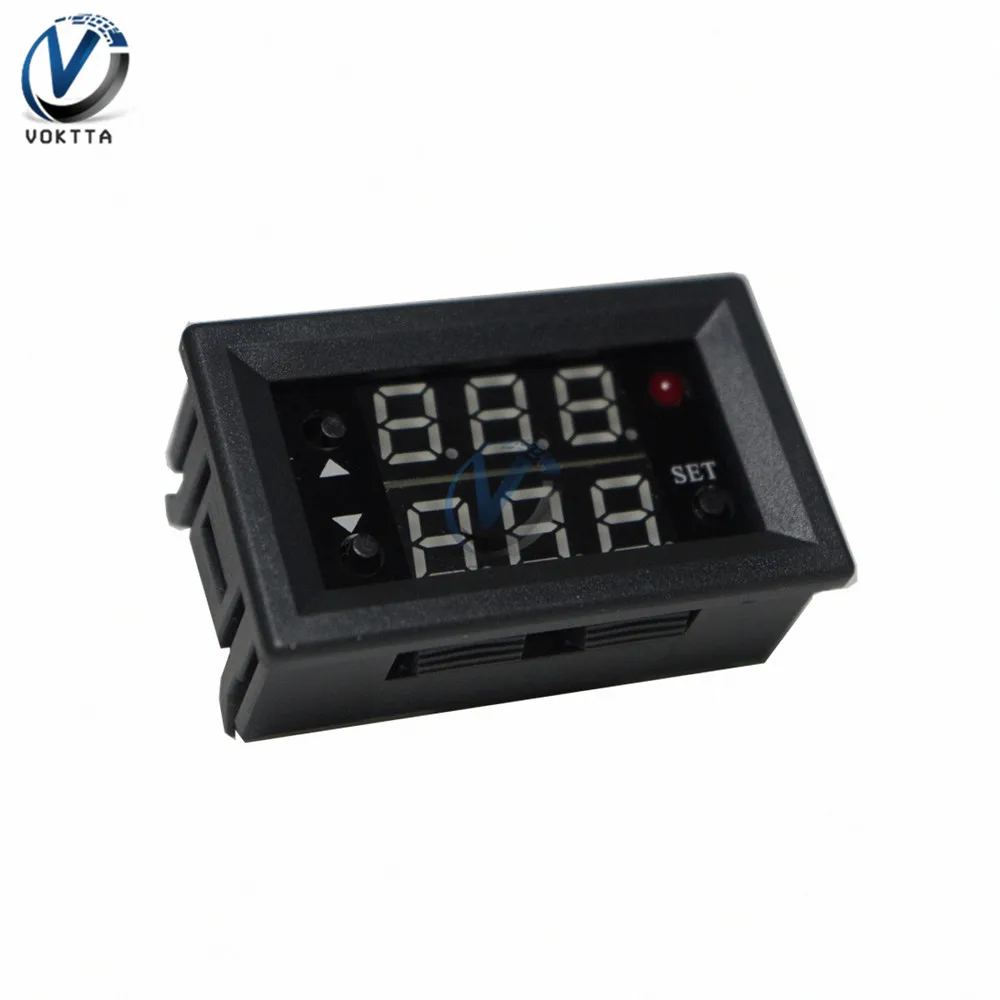

4-, алюминиевая крышка, 25В односторонний/двухсторонний цифровой красный и синий двойной Дисплей PWM Генератор импульсных сигналов Частота Рабочий цикл регулируемый модуль

4-, алюминиевая крышка, 25В односторонний/двухсторонний цифровой красный и синий двойной Дисплей PWM Генератор импульсных сигналов Частота Рабочий цикл регулируемый модуль

Описание:

Pwm генератор сигналов-это устройство, которое обеспечивает электрические сигналы на различных воспроизводимых частот, прямоугольную волну и уровня мощности. используется в качестве источника сигнала или источника возбуждения для тестирования. широко используется в производственной практики и технологии.

Двойной PWM дополнительный выход. Они имеют ту же частоту, но дополнительные рабочие циклы. Например. Рабочий цикл PWM1 составляет 40%, затем рабочий цикл PMW2 составляет 60%.

Особенности:

1. С внешним корпусом;

2. Светодиодный дисплей;

3. Поддержка регулировки частоты;

4. Поддержка регулировки рабочего цикла;

5. Высокая точность обнаружения;

6. Поддержка функции отключения питания;

Выход на 7,1 канал ПВМ.

Параметры:

1. Название продукта: pwm генератор сигналов;

2. Рабочее напряжение: DC 4,0-30 в;

3. Частотный диапазон: 1 Гц ~ 160 кГц;

4. Точность: 2%;

5. Диапазон рабочего цикла: 0.00%-100%;

6. Мощность нагрузки сигнала: выходной ток OUT5-30mA

7. Амплитуда выхода: одинаковая для входного напряжения;

8. Размер дисплея: 48*29*22 мм;

9. Рабочая температура:-20℃ ~ 70℃;

Частота заданного диапазона:

Введите интерфейс настроек, когда Коротко нажмите кнопку «SET» в нормальном рабочем состоянии, чтобы выбрать диапазон частот. автоматическое переключение диапазона частот. (дисплей будет автоматически мигать. первая линия-это частота; вторая линия-это рабочий цикл)

Обратите внимание на положение, в котором при нажатии кнопки движется Десятичная точка.

Дисплей XXX». Нет знака после запятой, минимальная частота 1Hz. Диапазон воспроизводимых частот составляет 1 Гц ~ 999 Гц.

Дисплей 'X. XX'. Десятичная точка является предпоследней, минимальная частота составляет 0,01 КХЗ. Частотный диапазон составляет 1,00 кГц ~ 9,99 кГц.

Дисплей 'XX. X'. Десятичная точка является третьей последней, минимальная частота составляет 0.1khz. частотный диапазон составляет 10,0 кГц ~ 99,9 кГц.

Дисплей X. X. Полностью освещена Десятичная точка, минимальная частота 1 кГц. Частотный диапазон 1 кГц ~ 160 кГц.

Например:

Дисплей '109' означает выходную частоту ШИМ 109 Гц;

Дисплей «1,39» означает, что выходная частота ШИМ составляет 1,39 кГц;

Дисплей '27. 3' означает выходную частоту ШИМ 27,3 кГц;

Дисплей «3,4» означает, что выходная частота ШИМ составляет 134 кГц;

Диапазон набора рабочих циклов:

Введите интерфейс настроек, когда Коротко нажмите кнопку «SET» в нормальном рабочем состоянии, чтобы выбрать рабочий цикл.

Диапазон рабочего цикла составляет 0.00%-100%.

Применение шага:

1. Подключение к источнику питания;

2. Короткое нажатие кнопки «набор» для установки частоты или рабочего цикла;

3. Короткое или длинное нажатие кнопки «вверх» или «вниз» для изменения частоты или рабочего цикла;

4. Автоматически мигает в течение 6 секунд, параметры автоматически сохранены;

5. Подключение к нагрузке.

Применение:

1. Генератор сигналов квадратной волны, генерирующий сигнал квадратной волны для экспериментального развития;

2. Используется для генерации сигнала квадратной волны, который контролирует драйвер двигателя;

3. Генерировать регулируемые импульсы для использования MCU;

4. Диммер;

5. Регулятор скорости;

Примечание:

Это PWM выходных сигналов от PWM1/2-канал ПВМ выходных сигналов от PWM1

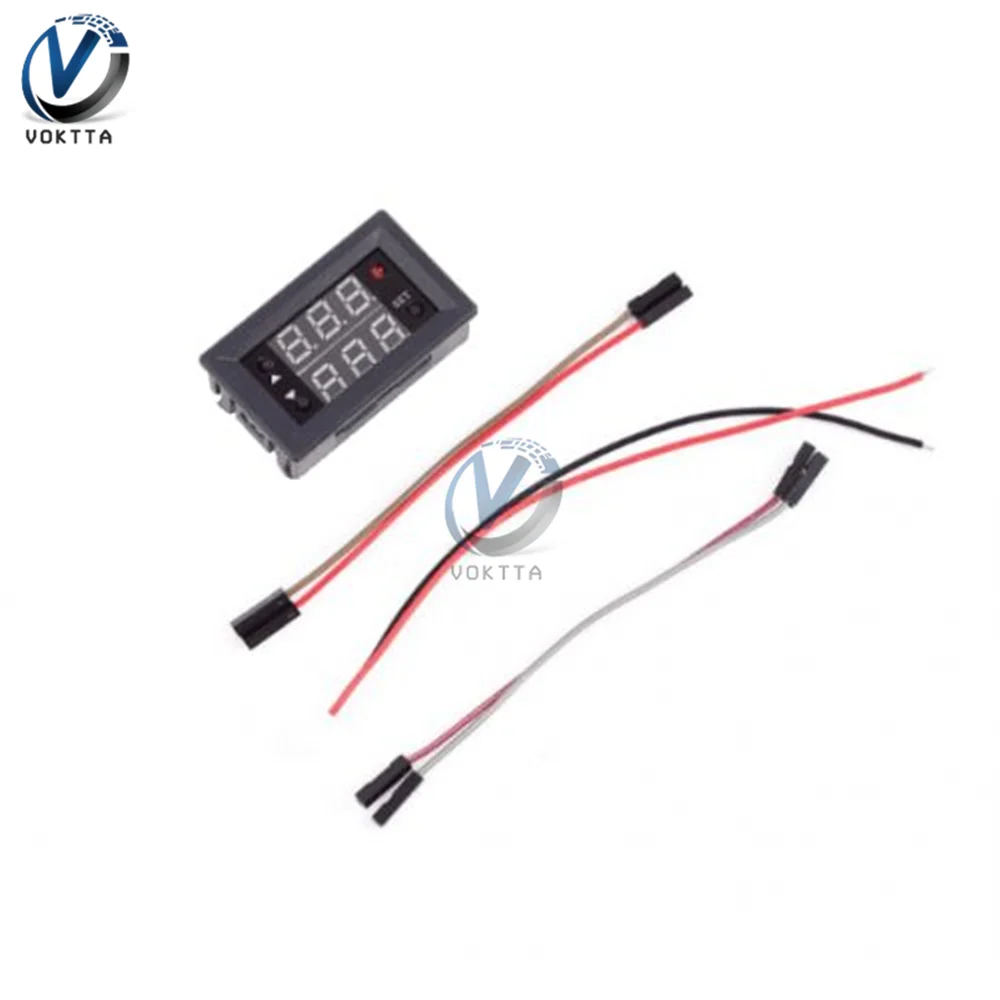

Посылка включает в себя:

1,1 шт однополосный/двухполосный pwm генератор сигналов;

2,1 шт. 15 см Американская классификация проводов 2р XH2.54-2P кабель;

3,2 шт 10 см DuPont линия мужчин и мужчин
