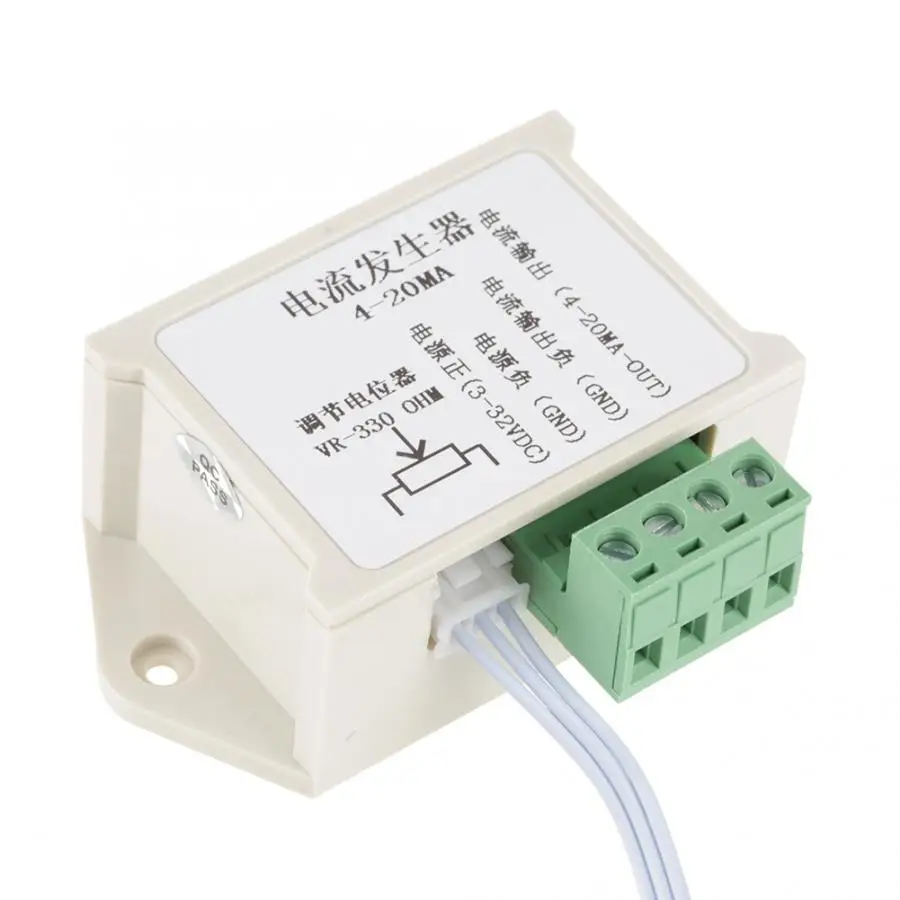

4-20мА генератор регулируемый аналоговый Количество ток генератор сигналов Модуль для PLC преобразователь частоты сервопривод

Описание

4-20мА генератор регулируемый аналоговый ток генератор сигналов Модуль

Особенности:

Входная мощность составляет постоянный ток 3,3-30 в, рекомендуемый источник питания составляет 12-24 В постоянного тока. Входной источник питания, продукт может генерировать 4-20ма выходной ток вручную регулировочный потенциометр, используемый для тока аналогового количества 4-20мА выход. Выходной ток может быть постоянным автоматически при установке значения в соответствии с регулировкой; он также может использоваться в качестве постоянного источника тока, максимальный выходной ток не должен превышать 20 мА. Универсальный источник питания модуля, используется для ПЛК, преобразователя частоты, сервопривода. Модуль потребляемой мощности тока меньше 30 мА, поддерживает для общего оборудования.

Технические характеристики:

Тип: генератор тока
Модель: 4-20mA
Диаметр установки потенциометра: 10 мм
Размер (Д * Ш * В): 73*54*30 мм/2,9*2,1*1,2 дюйма

Расстояние между отверстиями: 61 мм/2.4in

Подходящие винты: M3 (В комплект не входят)

Вес: 74 г (прибл.)

Проводка:

3-32 В: источник питания постоянного тока положительный
GND (слева): источник питания отрицательный
GND (справа): 4-20 мА выходной ток отрицательный
4-20mA-OUT: 4-20mA выходной ток положительные

Потенциометр: Регулировка выходного диапазона 4-20 мА, по часовой стрелке для увеличения, против часовой стрелки для уменьшения

Инструкция:

О соответствии выходного сопротивления:
Сопротивление выходного сигнала должно соответствовать следующим требованиям
По формуле: I =/R (ток = Напряжение/сопротивление)
Таким образом, максимальный ток, который может генерировать принимающий сигнал, равен делению напряжения питания на сопротивление сигнала.
Таким образом, генератор тока все еще имеет некоторое сопротивление.
Таким образом, делает вывод о формуле:
Напряжение питания/(внутреннее сопротивление сигнала + внутреннее сопротивление генератора тока) = постоянный ток на выходе
Наш модуль питания составляет напряжение 5-32 В, поэтому если использовать низковольтный источник питания, и внутреннее сопротивление сигнала большое, выходного постоянного тока будет не достаточно.
Требования к сочетанию сигналов приведены ниже:
Для источника питания 24 В сопротивление сигнала не должно превышать 1000 Ом.
Для источника питания 12 В сопротивление сигнала не должно превышать 500 Ом.
Для источника питания 5 в сопротивление сигнала не должно превышать 200 Ом.
Если ваше сопротивление сигнала больше, чем вышеуказанные параметры, вы можете улучшить напряжение питания или уменьшить внутреннее сопротивление, чтобы обеспечить достаточно постоянного источника тока. обратите внимание, что напряжение питания не может быть больше 32 В.
Этот модуль используется для ПЛК, преобразователя частоты, сервопривода; и при использовании этих продуктов напряжение модуля должно соответствовать вашему интерфейсу. Если вы не уверены, вы можете попробовать сначала 5 В, затем 12 В или 24 В питания. При условии нормальной работы, используйте низкое напряжение, насколько это возможно. существует другой способ: в общем, ПЛК, преобразователь частоты, или сервер имеет COM +, com-интерфейс выходной мощности, источник питания может быть непосредственно здесь.

Посылка включает в себя:

1 x генератор сигналов
