4-20mA 0-В 10 в 0-20mA преобразователь напряжения и тока Генератор сигналов

Описание

В V2 версия сохраняет все особенности V1 и добавляет выходное напряжение питания (выход 12 В показано на схеме, если напряжение питания подключено к 24 В, В то это выход 24 В). Меньший размер и легко носить с собой.

1. Характеристики продукта:

Генератор сигналов многоканального тока может генерировать 2 способа.0~20mAТекущий сигнал, 2 способа 0-В 10 в. Модуль прост в использовании, вводят данные через переключатель кодирования, и немедленно обновляют выходной сигнал.

12 В-24 В источника питания, кодер регулировки входного данных, набор данных имеет быстрый и медленный, индикатор питания.

●Применение1602Дисплей с подсветкой, стандартный.LCD1602Интерфейс с регулировкой серого.

●Активный ток0 ~ 20mA/0-10 ВВыход разрешение дисплея0.001mA/0,001 ВУправление точность0.1mA/0,1 В.

●Защита от полярности входного напряжения, предохранитель питания.

●Он может имитировать выход передатчика.

-МожетФиксированный4mA/5 В и 20mA/10 В может также.Откалибруйте значения 4 мА/В 5 В и 20 мА/10 для обеспечения точности вывода.

Выходной ток 12 В в имеет нагрузку около 300 Ом, предполагая 100 Ом.

Два. Применение продукта:

1. Генератор сигналов

ДваКлапан регулятор

3. инструментКалибровкиПоверхность

Три. Описание интерфейса и связанные с ним операции:

"Я _OUT1" Поверхность показывает проход1Выходной терминал передачи тока (0-20мА)

"Я _OUT2"Поверхность Проход2Передачи выходной ток терминала (0-20MA)

"V _OUT1"Поверхность Проход3Передачи выходного напряжения терминала (0-10 В)

"V _OUT2" Поверхность показывает проход4Передачи выходного напряжения терминала (0-10 В)

"VCC" Surface电源输入12v-24 В

"5 В" Surface电源输出5v

"3,3 В" Surface电源输出3. 3 В

"GND"Surface公共端GND

Четыре. Программное обеспечение поток:

Если кодировщик регулируется по часовой стрелке или против часовой стрелки, его следует поворачивать более чем на неделю.

Пять, использование методов и процедур:

Следующий выходной или калибровочный ток рекомендуется с нагрузкой 100 _, которая может быть вычислена путем измерения напряжения нагрузки с универсальной поверхностью, например, 4 мА * 100 _ = 0,4 В при выходе 4 мА.

Калибровка напряжения не требует нагрузки, непосредственно подключенная к выходному клемму напряжения для измерения калибровки.

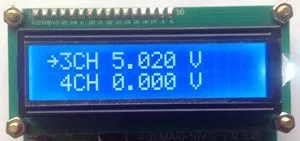

1. Загрузитесь на страницу выбора прохода, выбор поворотного датчика, эта страница может выбрать 1-4 канала 4-20мА и 0-В 10 в выход прохода. Нажмите кнопку подтверждения, чтобы ввести настройки каждого прохода для встречи.

Две настройки элементы проход значение выходного тока/напряжения значения параметра, калибровки 4MA/5 В значение, калибровки 20MA/10 В значение, выхода. Выберите кодировщик, чтобы выбрать настройки и нажмите кнопку подтверждения, чтобы ввести настройки. Первые две схемы-это текущие параметры выхода, а последние две-это параметры выхода напряжения.

3.

4. calxchcalibrationxpassageway4ma的输出值, 保证4ma输出精度。图示-1.001maSurface 当前标准的4ma是输出大, 需要减去1. 001ma输出才是标准的4ma 。 операция является тем же как 3 шаг. 图一surfacecalibrationpassageway一4ma的值, 图二surfacecalibrationpassageway三5v的值。На этом этапе выходная мощность составляет 4 мА/5 В фиксированной В Если вам нужно экспортировать 4 мА/5 В, вы можете использовать эту функцию напрямую.

Выходное значение 5. CALxCHcalibrationxpassageway20ma обеспечивает точность 20mA выход.图示1. 997masurface当前标准的20ma是输出小, 需要加上1. 997ma输出才是标准的20ma 。Операция такая же, как и 3 шага.Операция такая же, как и 3 шага.,На этом этапе выход составляет 20 мА/10 в фиксированного ВЕсли вам нужно экспортировать 20 мА/10 В, вы можете использовать эту функцию напрямую.(Когда текущее выходное значение каждого прохода регулируется после калибровки, выходное значение линейно обрабатывается в соответствии с текущей калибровкой 4 мА (5 В) и 20 мА (10 В в). При выходе менее 4 мА (5 В), 0 мА и 4 мА (5 В) используются в качестве значений выходного тока для обеспечения точности вывода. Преодолеть разнообразие устройств и дрейф данных.

6. Закройте текущий интерфейс настройки прохода, вернитесь к Шагу 1 и сохраните все значения в данный момент. Выполните только выход, чтобы сохранить текущий набор данных, если Настройка не выключит питание выхода, данные системы не будут сохранены.
