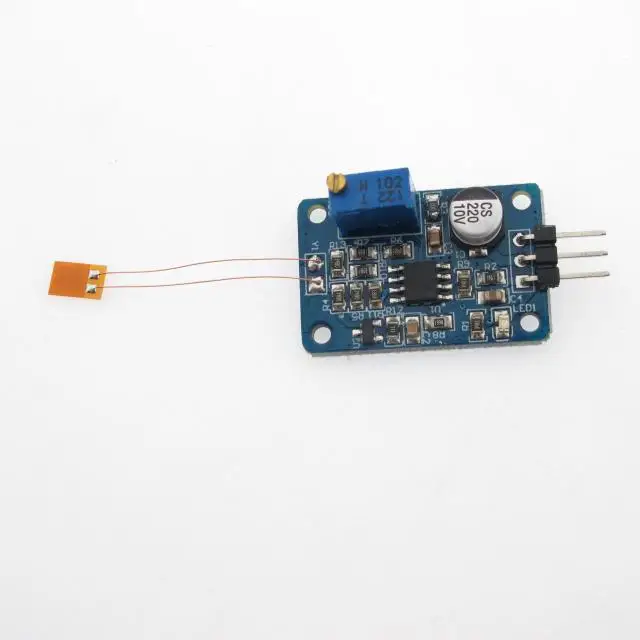

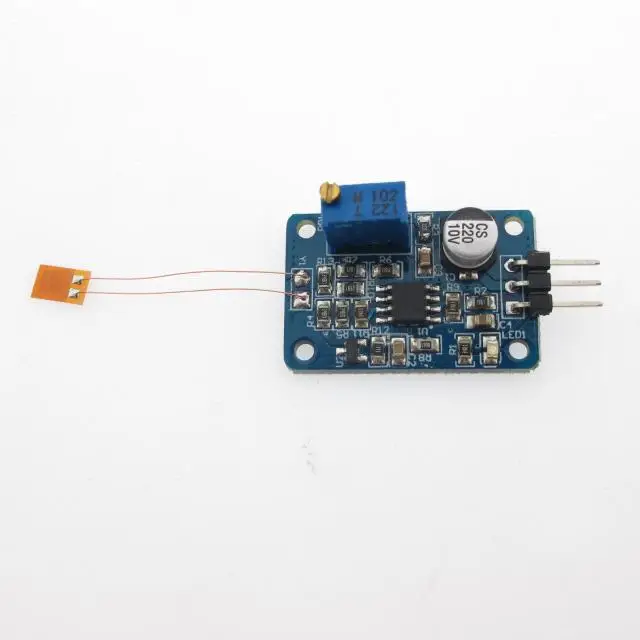

350 тензометрический датчик изгиба модуль Y4 весовой модуль усиления преобразования может обнаруживать изгиб объекта

Описание

350 тензометрический датчик изгиба модуль Y4 весовой модуль усиления преобразования может обнаруживать изгиб объекта

Напряжение: 5 V

Синий на индикаторе питания

Аналоговый выход

Чем выше степень изгиба, тем выше выходное напряжение.

С нулевым потенциометр

Потенциометр может быть использован для регулировки выходного пускового напряжения

Выход аналоговые voltage0-5V

Определение вывода Pin напечатано на задней панели платы

(Изгиб тензодатчика вы можете изменить выходное напряжение)

Размер: 20X30 (единица миллиметра)

Вес: 11,9 (единица грамм)

Вопрос: Как использовать это, принцип? это принцип изгиба датчика, обнаружение преобразования изгиба, приклейте тензодатчик к носителю, такие: железные алюминиевые и пластиковые листы, затем согните несущую, изгиб выходного напряжения изменится, когда тензодатчик обнаружит его. может поставить тензодатчик наклеить его на любой предмет, определить изгиб, затем Наш модуль изгибает напряжение преобразования 。

Модель: напряжение gauge350

Чувствительность коэффициент: 2,0

Напряжение: 2%

Сетка провода: LongxWide3x3.1mm

Основание Размеры: LongxWide7.3x4.1mm

Основной материал: модифицированный фенол-формальдегид подложка 。

Материал сетки: Kangtong

Сопротивление: 350Ohm

Срок службы:> 10000000 раз

Флюс: Обычный припой канифоль

Принцип работы манометра сопротивления основан на деформации, то есть когда проводники или полупроводниковые материалы производят механическую деформацию под действием внешних сил, его значение сопротивления изменяется соответственно., это явление называется "эффект деформации".

Наклейте тензодатчик на измеряемый предмет, сделайте его изгибом с напряжением измеренного предмета, таким образом, металлическая фольга внутри изгибается с напряжением. многие металлы меняют сопротивление при механическом сгибе.

Модуль подключения 5 В питания, аккуратно согните передний тензодатчик, выход изменения напряжения 。

(Обратите внимание, что температура не должна быть слишком высокой при сварке тензодатчиков. 300 ниже степени является подходящим, время сварки 3 секунды, пожалуйста, используйте гибкие провода для сварных проводов.)

Только информация, написанная здесь, может быть отправлена., вся информация является электронной, после получения товара, свяжитесь со службой поддержки клиентов, чтобы попросить об этом.

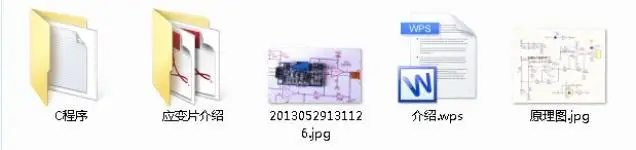

Электронные данные: схема. Модуль JPG введение проводки введение процедуры тестирования
