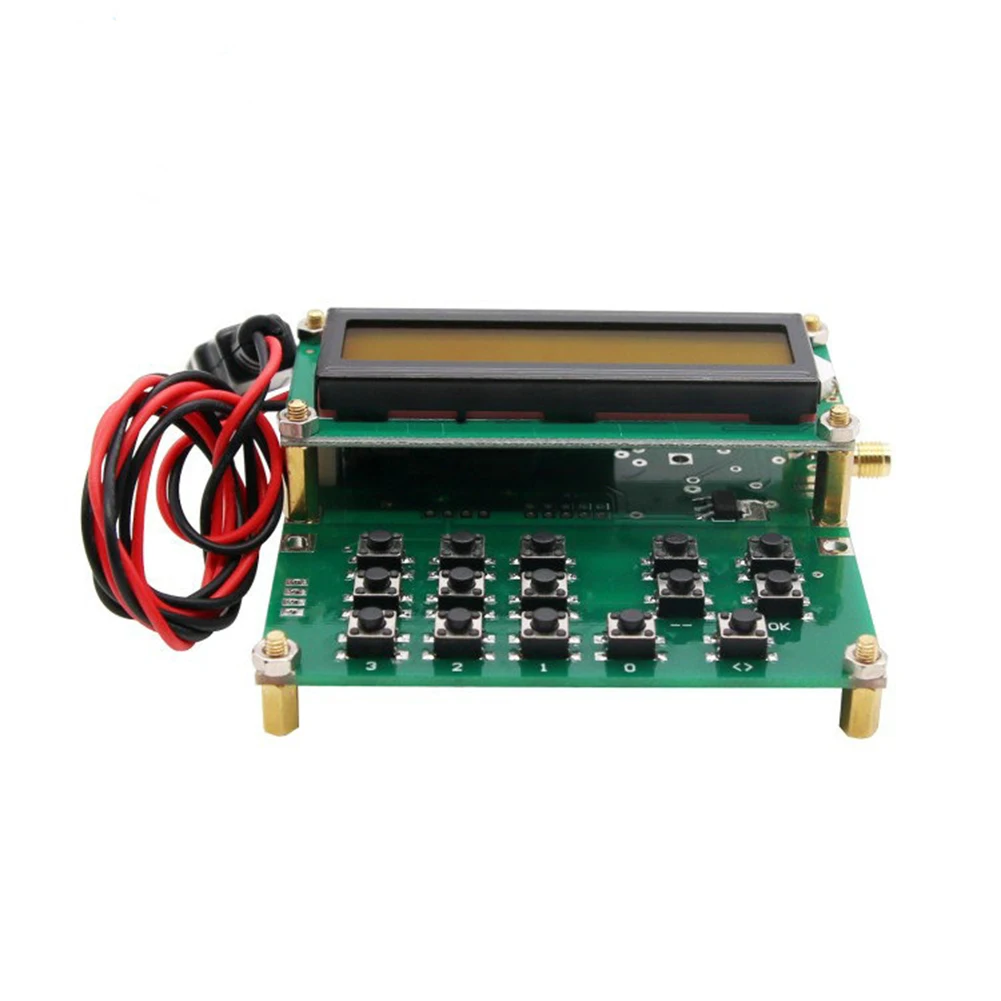

35 МГц-4400 МГц RF генератор сигналов источник сигнала ADF4351 VFO HXY D6 V1.02 генератор сигналов с одночиповым микрокомпьютером ядро

Описание

Особенности:
-Простой генератор радиочастотного сигнала
-Основные компоненты: avr mega8 микроконтроллер, экономичный одночиповый, является низкопрофильной версией широко используемой m16. В периферийном АЦП есть источник с регулировкой 2,56 в, который недоступен в других микроконтроллерах среднего диапазона.
-Adf4351: традиционная VCO + PLL + 6 серия высокоскоростная бистабильная схема. Выход получен частотным делением, а выход-волной. Амплитуда основной волны не сильно меняется.
-Этот продукт использует одночиповый микрокомпьютер в качестве ядра, что значительно упрощает дизайн, сокращает время разработки и экономит стоимость. Он обеспечивает источник сигнала для канала переменного тока тестируемого устройства и проводит анализ частотно-амплитудных характеристик канала переменного тока. Пожалуйста, обратите внимание на сопротивление измерительного устройства.
Технические характеристики:
-Напряжение: DC4.5V-5.5V
-Ток в режиме ожидания: <25 мА
-Ток излучения: <150 мА
-Выходное сопротивление: 50 Ом
-Диапазон выходной частоты: 35-4400 МГц
-Шаг выхода: 1 кГц-8 кГц
-Выходная мощность:-1 дБм (Вт) @ 150 МГц (абсолютная мощность тестирования) около 1 мВт
Посылка включает в себя:
-1 х простой источник RF генератор
