Описание
| Бренд | BRT/Бретт | Текстура материала | 304 из нержавеющей стали |
| Название | Кольцо вала | Обработка поверхности | Не удаляются |
| Технические характеристики | ￠3-￠75 | Инструкции по упаковке | Пластик сумки/коробка |

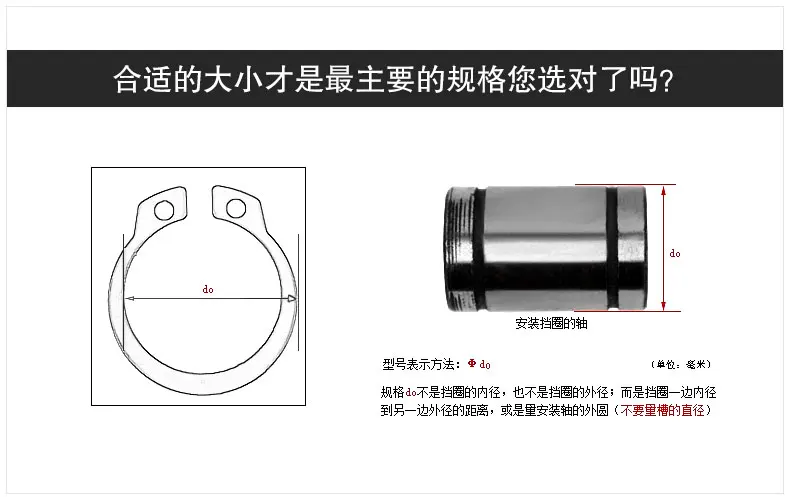

| Размер | Модель представительство: Спецификация do не является внутренним диаметром ободка и не является внешним диаметром ободка: Это расстояние от внутреннего диаметра одной стороны до внешнего диаметра другой стороны. (Не измеряйте диаметр паза) | ||
 | |||||||
| Как выбрать диаметр вала, ГБ/т 894,1-1986Окружающая Обстановка: мм | |||||||
| Спецификациям | Внутренний диаметр d | Наружный диаметр: D | Толщина | Параметры сделать | Внутренний диаметр d | Наружный диаметр: D | Толщина |
| Ф3 | 2,7 | 3,9 | 0,4 | Ф34 | 31,5 | 38 | 1,8 |
| Ф4 | 3,7 | 5 | Ф35 | 32,2 | 39 | ||
| Ф5 | 4,7 | 6,4 | 0,5 | Ф36 | 33,2 | 40 | |
| Ф6 | 5,6 | 7,6 | Ф37 | 34,2 | 41 | ||
| Ф7 | 6,5 | 8,48 | Ф38 | 35,2 | 42,7 | ||
| Ф8 | 7,4 | 9,38 | 0,7 | Ф38 | 35,2 | 44 | |
| Ф9 | 8,4 | 10,56 | Ф40 | 36,5 | 46 | ||
| Ф10 | 9,3 | 11,5 | 1 | Ф42 | 38,5 | 49 | |
| Ф11 | 10,2 | 12,5 | Ф45 | 41,5 | 49 | ||
| Ф12 | 11 | 13,6 | Ф47 | 43,5 | 21 | ||
| Ф13 | 11,9 | 14,7 | Ф48 | 44,5 | 52 | ||
| Ф14 | 12,9 | 15,7 | Ф50 | 45,8 | 54 | 2 | |
| Ф15 | 13,8 | 16,8 | Ф52 | 47,5 | 56 | ||
| Ф16 | 14,7 | 18,2 | Ф55 | 50,8 | 59 | ||
| Ф17 | 15,7 | 19,4 | Ф58 | 53,8 | 63 | ||
| Ф18 | 16,5 | 20,2 | Ф60 | 55,8 | 65 | ||
| Ф19 | 17,5 | 21,2 | Ф62 | 57,8 | 67 | ||
| Ф20 | 18,5 | 22,5 | Ф65 | 60,8 | 70 | 2,5 | |
| Ф21 | 19,5 | 23,5 | Ф68 | 63,5 | 73 | ||
| Ф22 | 20,5 | 24,5 | Ф70 | 65,5 | 75 | ||
| Ф22 | 20,5 | 24,5 | Ф72 | 70 | 77 | ||
| Ф24 | 22,2 | 27,2 | 1,2 | Ф75 | 73,5 | 80 | |
| Ф25 | 23,2 | 28,2 | Ф78 | 73,5 | 83 | ||
| Ф26 | 24,2 | 29,2 | Ф80 | 74,5 | 85 | ||
| Ф27 | 25,2 | 30,2 | Ф85 | 79,5 | 90 | ||
| Ф28 | 25,9 | 31,3 | Ф90 | 84,5 | 96 | ||
| Ф30 | 27,9 | 33,5 | Ф95 | 89,5 | 103,3 | ||
| Ф32 | 29,6 | 35,5 | Ф100 | 94,5 | 108,5 | ||
Характеристики
- Материалы для самостоятельного изготовления
- Металлообработка
- Art.No.(article number)
- 304 shaft retaining ring
- standard type
- Gb
- Scope of application
- Fasteners for mechanical industry
- material rate
- Stainless steel A2
- Model
- C3-C75
- Specifications
- C3-C75
- Standard number
- GB894.1-1986
- Product grade
- Class A
- Surface treatment
- Without treatment
- Samples or in-stock
- Spot
- Processing and customization
- no
- Category
- Other
