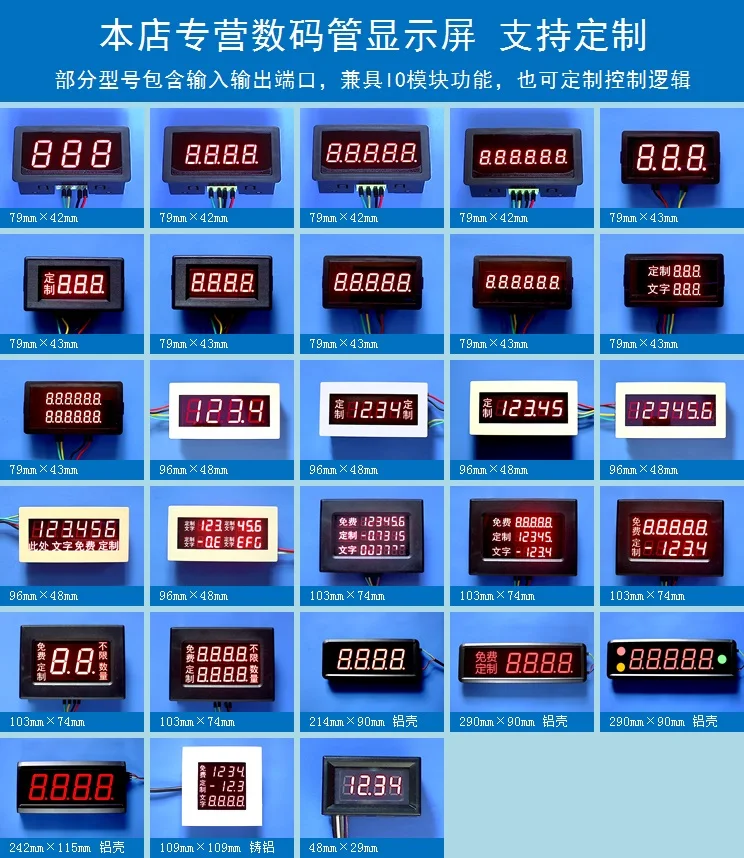

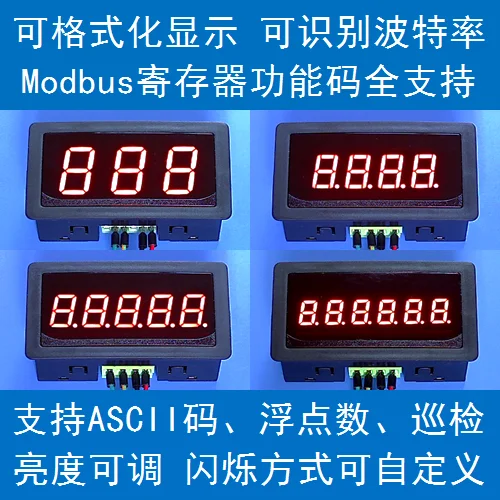

3-значный 4-разрядный 5-разрядный 6-значный цифровой Modbus цифровая трубка RS485 Заголовок Серийный светодиодный Дисплей PLC текста модуль

Пожалуйста, обратите внимание при чтении инструкции:Если вы хотите просто отобразить значение, непосредственно в цифровые регистраторы tube0relatible напишите это значение, это значение может быть отображено на весь экран. нет необходимости в цифровой трубке 0 бит по настройке бит, не говоря уже о цифровой трубке 1, Nixie tube2Wait для других цифровых трубок 。 цифровые трубки не используются, пока не требуется несколько числовых шлепанцев. 1. Nixie tube2.

2018 Edition seriesModbusDisplay инструкции

V1.1.0

Один

、

Краткая информация

。

1. Автоматическое распознавание скорости передачи данных последовательного порта, это может быть любое из следующих значений 4800, 9600, 14400, 19200, 28800, 38400,.

2. Modbusertushapter, параметры заданы в журнале hold., часть IV этой спецификации-это список адресов для регистрации. считывание данных Use03HFunction code, чтение в большинстве случаев каждый раз 124 регистр. запись данных usage06H, 10H, 16HAll функциональные коды приемлемы, 10 hфункциональные коды Может быть записан в самое время 10 регистрации. одновременное использование кода для чтения и записи данных 17hfunction, чтение в большинстве случаев каждый раз 124 зарегистрируйте, напишите most8Register. 01H, 02H, 04H, 05H, 05H, 0FH, 2BHFunctional коды могут общаться нормально, в процессе подготовки formodbusmaine equipment время от времени ответить.

3. Адрес устройства для Широковещательного адреса. когда адрес кадра запроса is0Time, отображается любой адрес., адрес устройства в рамке ответа-это адрес экрана дисплея. когда дисплей устройства адрес is0Time, для любого адресата modbusall запросы ответили., адрес устройства в кадре ответа такой же, как и в кадре запроса.

4. Есть два способа установки адресов устройств.

⑴ 、 Установка по адресу Кнопка 。 нажмите кнопку адрес после включения, цифровая трубка отображает текущий адрес. затем используйте кнопку «+»-», добавляя или вычитая адрес устройства, нажмите кнопку непрерывно для стабильного увеличения и уменьшения. 3. Нет работы в секундах, автоматическое сохранение и передача в обычный рабочий режим.

⑵ 、 AdoptModbusProtocol настройки 。 адрес is0Register определен как устройства на тот адрес, который указан, измените его значение во-первых, а затем по адресу ____________ 1 регистр записи of1Save значения параметров 。

При сохранении адреса устройства другие сохраненные параметры также сохранены вместе.

5. Некоторые модели этой серии запатентованы для практичных новых моделей 《 Серийный порт цифровой дисплей с интегрированными входными и выходными портами 》 под защитой, патентный номер cn201520708975.x 。

Два 、 Связь протокол

Начало 。

Следующие рамки данных используются для того, чтобы сделать 485все экраны дисплея на шинах индексированы as0Digital tube display "12":

00 06 01 34 00 0C C8 2C

Эта рамка данных может быть использована для проверки того, может ли экран дисплея получать и отображать данные нормально. modbus RTUThe первый байт кадра данных-это адрес устройства, адрес is0representation, экран отвечает независимо от его адреса. формат рамки отклика экрана дисплея:

Id 06 01 34 00 0C ch cl

IdDevice адрес для экрана дисплея, chandclbyCRC16High и Low Bytes проверки. часть V этой инструкции измодбуса краткое введение к формату рамки данных 。 modbus RTUThe метод проверки isCRC16, шестая часть этой спецификации является логикой генерации кодов проверки.

Если только проверить, является ли связь гладкой, вы можете использовать следующие кадры данных:

00 03 00 00 00 01 85 дБ

Функция этого кадра данных заключается в чтении адреса устройства экрана дисплея в форме трансляции. 。 формат обратного Кадра Экрана дисплея:

Id 03 02 00 id ch cl

IdDevice адрес для экрана дисплея, chandclbyCRC16High и Low Bytes проверки.

485On автобус только 1 Формат вещания доступен только для чтения данных для каждого устройства. if485есть несколько устройств на шине, тогда вам нужно указать адрес устройства. чтобы проверить, является ли отображение связи по указанному адресу гладким, можно использовать следующие рамки данных:

Id 03 00 00 00 01 ch cl

Адрес iddevices для экрана дисплея, chandclbyCRC16High и Low Bytes проверки. Формат обратного Кадра Экрана дисплея:

Id 03 02 00 id ch cl

IdDevice адрес для экрана дисплея, chandclbyCRC16High и Low Bytes проверки.

Позвольте экрану отображения указанного адреса отображать целые числа, вы можете использовать рамки данных в следующей таблице.

Если нет специального объяснения, в этом руководстве "Nixie tube" цифровая трубка в логике,

В наличии цифрового сращивания труб, результаты после сращивания должны превалировать.

Для примера 6индивидуальная 1 цифровая трубка была собрана. 1индивидуальная 6bit цифровая трубка, считается as1индивидуальная 6bit цифровая трубка 。 В следующей таблице iddevices address for display screen, d0, d1, d2, D3 каждый байт записываемого значения, chandclbyCRC16High и Low Bytes проверки. для рамок запроса в следующей таблице, ответ Frames8Byte, front6то же количество байтов, что и рамка запроса, после ответа frame2Bytes areCRC16check. главный компьютер должен проверить рамку ответа, в противном случае, значение, отображаемое на экране дисплея, останется без изменений., мы не знаем, имеет ли экран дисплея Роняли. 。

Если вам нужно отобразить десятичную дробь, хотя регистр с плавающей точкой может быть записан напрямую, но первый выбор-это запись значений в геометрической таблице и регистры коэффициентов. когда значение exponential register isnTime, отображать ed значение = коэффициент × (0,1 вторичной мощности) 。 для примера коэффициентов в рамке данных are1234, индекс 1 значение отображается ed is123.4, индекс is2значение отображается ed is12.34, индекс is3значение отображается ed is1.234.

Есть два способа отображения десятичных чисел с помощью экстенциальных регистров и регистров коэффициентов:

1. Сначала напишите индекс, следующий адрес is1Register записывает параметры 1save, затем вам нужно только написать значения в регистр коэффициента. шаги для сохранения параметров имеют важное значение при использовании этого метода, потому что если вы не сохраните его, регистры будут восстановлены до значения по умолчанию после сброса MCU на экране дисплея.

2. Индекс и коэффициент записаны в каждом сообщении, индекс может быть написан сначала, а затем коэффициент., он также может быть использован. 10 hperhaps17hкод функции записывает индекс и коэффициент в то же время.

Левый столбец столбца адреса регистрации в следующей таблице is10Binary address, правый столбец is16Binary address, адреса от 0 Start 。 idDevice адрес для экрана дисплея, exexexponent, chandclbyCRC16High и Low Bytes проверки. для рамок запроса в следующей таблице, Ответные кадры 8 байт, front6 такое же количество байтов, как и рамка запроса, после ответа frame2Bytes areCRC16check.

Три. Специальные эффекты.

1 、 с пересекающимися мигающими звездами 。

Поддержка дисплея 4 Различные режимы сцинтилляции, система сцинтилляции, соответственно, пользовательская вспышка, обводка и энергосберегающий режим.

⑴После открытия функции сцинтилляции системы, цифровые трубки используют системные часы, мигающие ярко и темно. адрес регистрации системы clock is2, значение по умолчанию is500, то есть, каждый 500 генерирует тактовый сигнал в миллисекундах. для трубки indexnNixie адрес регистратора мерцания системы is200×n + 208, установите значение non0Number, открывается эта функция.

⑵После открытия пользовательской функции мерцания, цифровая трубка мерцает в соответствии с пользовательским временем мерцания, используя индивидуальные часы 。 пользовательское время мерцания является one16Bit бинарной последовательностью, используется для определения порядка изменения светильник и тени в цифровых трубках. например, Бинарные значения времени мерцания задаются от низкого до высокого to010001…, порядок изменения яркости цифровой трубки-«Тьма, тьма и тьма…». длина всякий раз, когда срез Определяется индивидуальные часы сигнала. адрес регистрации индивидуальные часы is3, значение по умолчанию is500, то есть, каждый 500 генерирует тактовый сигнал в миллисекундах. для трубки indexnNixie, адрес регистрации пользовательской последовательности мерцания Is200×n + 209 。

⑶Stroke мерцание может указать любое мерцание хода цифровой трубки 。 каждый бит цифровой трубки контейнера 8 индицииalledlamp, каждая лампа может быть использована 1 битто, чтобы пометить или не моргнуть, отображать экран 1 бит низкой байтовой отметки цифровой трубки с одним Регистром, отметьте всю цифровую трубу непрерывным набором регистров. для трубки indexnNixie адрес регистрации мерцания первого хода is200×n + 268 。

⑷Когда цифровая трубка находится в энергосберегающем режиме, вспышка с самой низкой яркостью в соответствии с системным тактовым сигналом 。 адрес регистрации системы clock is2, значение по умолчанию is500, то есть, каждый 500 генерирует тактовый сигнал в миллисекундах. для трубки indexnNixie, адрес регистрации энергосберегающего режима is200×n + 207, установите значение non0Number, открывается эта функция.

При одновременном включении нескольких мигающих режимов система определяет, какой режим выполнять в соответствии с приоритетом режима мерцания., порядок приоритета от высокого до низкого-это система flicker→ энергосберегающий режим → пользовательская вспышка, эффект и передняя часть ударов blinking3 Наложение эффектов сцинтилляции семян 。

2. Subarea отображает два значения.

Область, где цифровая трубка содержит два значения дисплея, они являются числовым дисплеем. 0 и числовым дисплеем A1 。 можно установить исходное положение и ширину каждой области дисплея, индекс исходной позиции показывает первое из регионов. 0 расположение в области отображения символов цифровой трубки, ширина Относится к количеству символов. индекс позиции символов от 0start, инкрементный справа налево, в результате «десяти миллионов» заказ находится справа налево. для трубки indexnNixie, числовой дисплей 300 пусковое место адрес регистрации is200×n + 301, ширина адреса регистрации is200×n + 350, числовое отображение 1 пусковое место адрес регистрации is200×n +, ширина адреса регистрации Is200×n + 351 。

3. Отображение специальных символов.

Отображение специальных символов может быть выполнено путем изменения возможностей цифровых трубок, это также может быть сделано путем изменения фона. установка переднего и заднего плана может непосредственно установить отображение хода ed., его также можно использовать. настройки ASCIICode отображают символы. для indexnNixie tube, начальный адрес Регистр штрихов на переднем плане is200×n + 220, каждый регистр соответствует цифровой трубке, перспективный начальный адрес регистра is200×n + 232, начальный адрес регистра штрихов на заднем плане is200×n + 244, исходный адрес регистра is200×n + 256 。 независимо от того, пуста ли область числового отображения, фон будет закрыт Ею. при использовании фона для отображения специальных символов необходимо установить исходное положение и ширину области отображения символов. если все цифровые трубки используются для отображения фона, вы можете установить ширину обоих числовых дисплеев до 0.

4. Осмотр на месте.

Механизм проверки состоит в том, что в фоновом режиме имеется несколько виртуальных цифровых трубок, user passModbusProtocol работает Виртуальная цифровая трубка 。 patrol logic делит виртуалные цифровые трубки на несколько страниц, позволяет отображать различные страницы на переднем плане Разное время 。 например, экран дисплея может отображать две виртуалные цифровые трубки одновременно, установите количество патрульных страниц to3, Criterion3Subcycle display6Five virtual digital tubes 。 простые анимационные эффекты могут быть произведены с помощью инспекционного механизма.

Четыре 、

Modbus

Адрес регистра стол

。

Все Параметры указаны в журнале hold. параметры серого низа могут сохраняться постоянно, способ сохранения параметров-это адресат1 запись регистров non-registers0number. регистры делятся на несколько адресных пространств, каждое адресное пространство контейнерно 200 регистр. register0reach199For системные регистры, register200reach399 соответствующие цифровые трубки 0, register400reach599 соответствующие цифровые трубки 1…

1. Адрес системы регистрации.

Левый столбец регистрационного адреса is10Binary address, правый столбец is16Binary address, адреса от 0 Start 。

2. Офсетная цифровая трубка.
