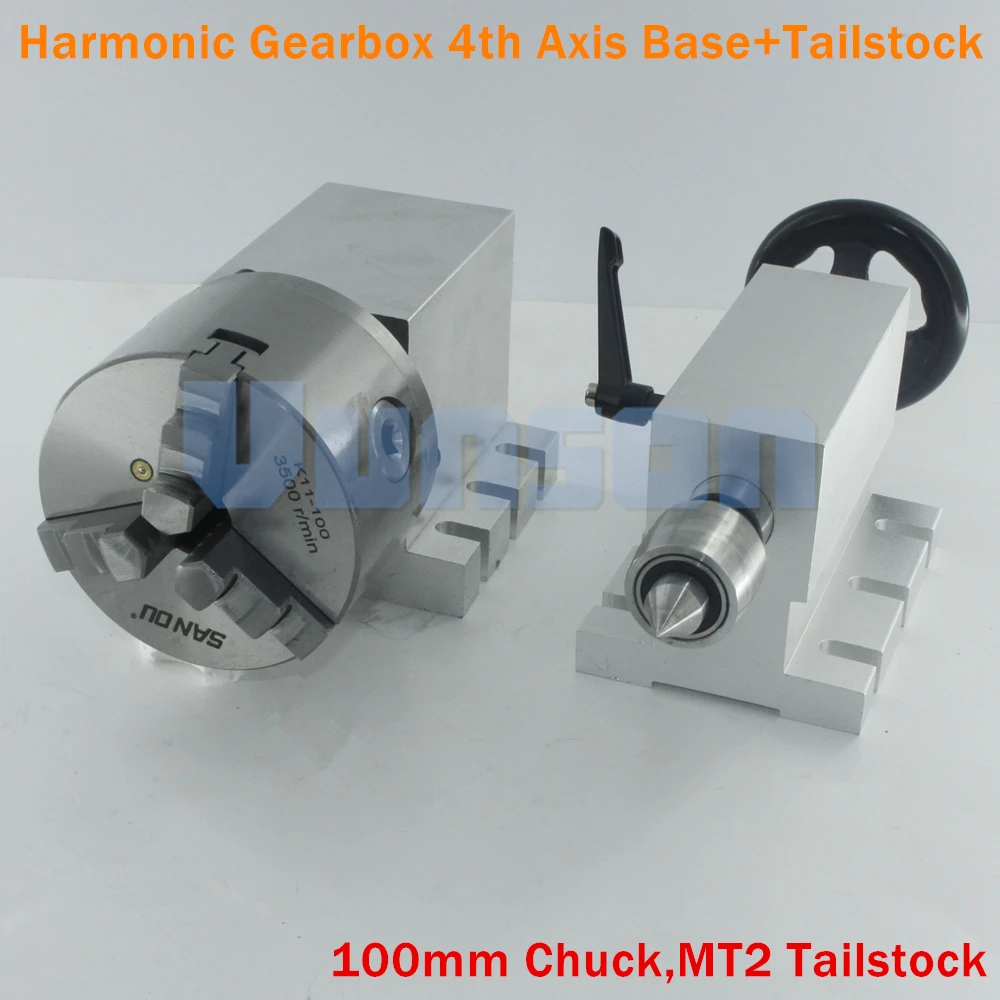

3-кулачковый 100 мм патрон с ЧПУ Передаточное отношение 50: 1 цельный гармонический редуктор ЧПУ 4th оси без мотора+ MT2 конус жить центр Задняя бабка Наборы

Описание

Соотношение 50: 1 бесступенчатая гармоническая коробка передачCNC 4th оси3-кулачковый 100 мм Зажимной патронРоторная ось БЕЗ МОТОРА + MT2 конус живой центр комплект задней части

Советы>С сентября 2019 года, Завод обновил Черный маховик задней части до алюминиевого типа маховика.Мы вышлем обновленный задний запас по умолчанию в комплекте!.

3-кулачковый 100 мм патрон с ЧПУ Передаточное отношение 50: 1 цельный гармонический редуктор ЧПУ 4th оси без мотора+ MT2 конус жить центр Задняя бабка Наборы

>Подобранная задняя часть находится здесь:

1) Жилая задняя часть: Http://www.aliexpress.com/store/product/Tailstock-Live-Center-with-Locked-Span-for-cnc-router-engraver-milling-machine-Rotary-Axis-Extend-Axis/706847_1948973631.html

2) Малый цилиндр с наконечником в живом центре задней части:Http://www.aliexpress.com/store/product/Small-Tip-Cylinder-Live-Center-Tailstock-with-Locked-Span-for-cnc-router-engraver-milling-machine-Rotary/706847_1996128900.html

3) задняя часть цилиндра в живом центре: Http://www.aliexpress.com/store/product/Cylinder-Live-Center-Tailstock-with-Locking-Wrench-for-cnc-router-engraver-milling-machine-Rotary-Axis-Extend/706847_1996133004.html

4) Морзе 2 # живого центра задней части (с 4 центром):Https://www.aliexpress.com/store/product/Removable-and-Replaceable-MT2-Morse-2-Taper-Shank-Live-Center-Tailstock-Kits-including-4pcs-centers-for/706847_32955226631.html

Особенности

1) бескорпусная коробка 4-я ось БЕЗ МОТОРА

Зажимной патрон: 100 мм Диаметр 3-кулачковый центрирующий патрон

Высота центра: 65 мм

Общая высота 105 мм

Часть коробки передач (б/у, не новая)

Угол: 0,036 градусов/шаг

Диаметр выходного вала: 25 мм

Передаточное отношение: 50:1 (100:1 модели временно приостановить)

2) MT2 Лайв центр задней части

Https://www.aliexpress.com/store/product/Morse2-MT2-Removable-Replaceable-Large-Tip-Live-Center-Tailstock-Center-Height-65mm-with-Locked-Wrench-for/706847_32799757004.html

Высота центра: 65 мм

Натяжной ход: 50 мм

Применение: работа с ЧПУ маршрутизатор гравер millimg машина роторная ось.

Аксессуары: 1 набор анти-коготь (3 шт.) и гаечный ключ (как показано на рисунке)

Всем, кому нужна новая коробка передач, пожалуйста, свяжитесь с нами, тогда мы дадим вам предложение (более 1000 USD).

Как установить эквивалентное значение pluse в Mach3?

Для 1 градуса требуемое значение должно быть рассчитано следующим образом:

(Шаговое количество шагового двигателя * микро шаговое количество драйвера двигателя * коэффициент уменьшения)/360 градусов.

I, e: шаговый двигатель NEMA23 0,036 градусов, драйвер двигателя 16 микро шагов и коэффициент уменьшения 50: 1, поэтому требуемое значение должно быть :( 10000*16*50) /360 = 8000000/360 = 22222,22

В diemension

1) бескорпусная коробка 4-я ось

2) Задняя бабка
