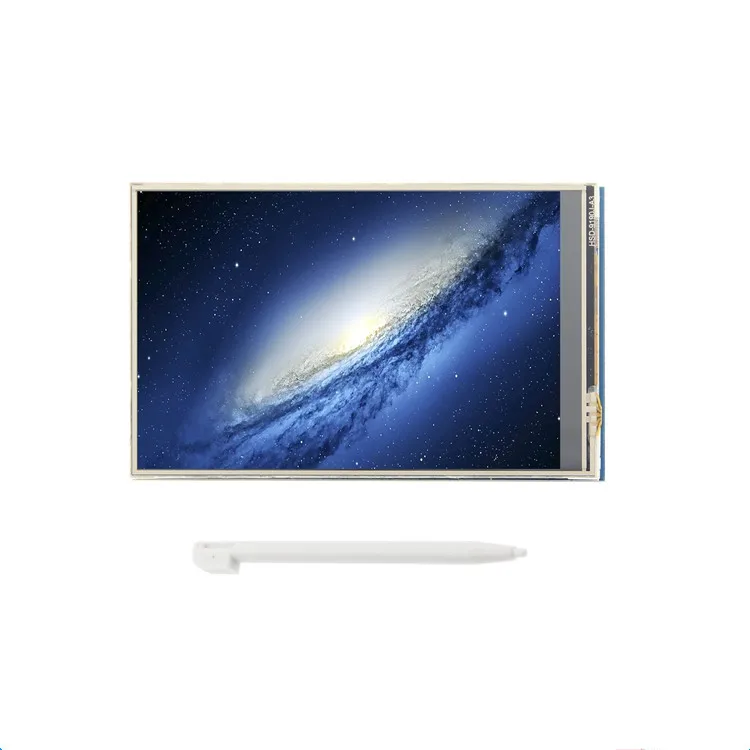

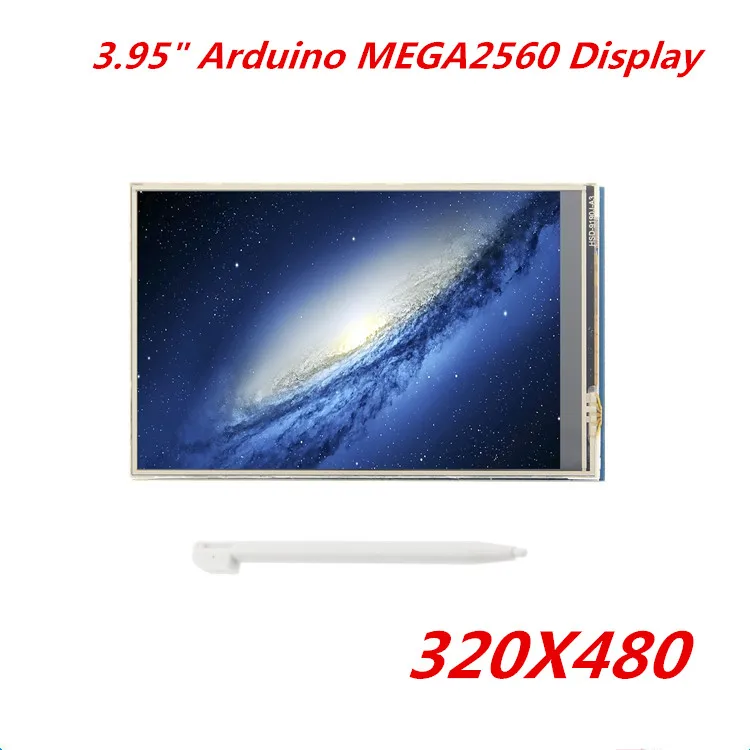

3,95 дюймовый TFT Модуль цветного экрана 320X480 ultra hd для arduino UNO Mega2560

Описание

Описание продукта:

Поддерживает макетные платы, такие как Arduino UNO и Mega2560 для подключаемого использования без проводки 3,95 дюймовый цветной экран, поддержка 16 бит RGB 65 K цветной дисплей, дисплей насыщенных цветов Разрешение 480X320, четкий дисплей 8-битный параллельного автобуса, быстрее, чем последовательные SPI обновления Бортовое 5 В/3,3 В смещение уровня IC, совместимо с 5 В/3,3 В рабочее напряжение Поддержка сенсорной функции Легко расширить эксперимент со слотом для sd-карты Предоставляет Arduino library с богатой программы образцов Доступно на платформах C51 и STM32 с богатой программой образцов Военные стандарты процесса, долгосрочная стабильная работа Предоставьте базовую техническую поддержку драйвера

Параметры продукта

Название	Параметр
Цвет дисплея	16 бит RGB 65 K цвет
Артикул:	MAR3954
Размер экрана	3,95 (дюйм)
Тип	На тонкопленочных транзисторах на тонкоплёночных транзисторах
Драйвер IC	ST7796S
Разрешение	480*320 (пикселей)
Модуль Интерфейс	8-битный параллельный интерфейс
Активная зона	83,52x55,68 (мм)
Модуль печатной платы Размеры	96,52x61,47 (мм)
Операционной Температура	-20 ° ~ 60 °
Для хранения Температура	-30 ° ~ 70 °
Операционной Напряжение	5 V/3,3 V
Мощность потребления	TBD
Вес изделия (посылка)	65 г

Интерфейс высокой четкости

Номер	Pin-код этикетки	Описание контакта
1	LCD_RST	Сигнал сброса шины lcd, сброс низкого уровня
2	LCD_CS	ЖК-чип шины выбор сигнала, низкий уровень включения
3	LCD_RS	ЖК-автобус команда/сигнал выбора данных, Низкий уровень: команда, высокий уровень: данные
4	LCD_WR	ЖК-дисплей автобус записи сигнала
5	LCD_RD	ЖК-дисплей автобус читать сигнала
6	GND	Мощность заземления
7	5 V	5 V вход питания
8	3V3	Вход питания 3,3 В (этот контакт может быть отключен)
9	LCD_D0	ЖК-дисплей 8-bit data Bit0
10	LCD_D1	ЖК-дисплей 8-bit data Bit1
11	LCD_D2	ЖК-дисплей 8-bit data Bit2
12	LCD_D3	ЖК-дисплей 8-bit data Bit3
13	LCD_D4	ЖК-дисплей 8-bit data Bit4
14	LCD_D5	ЖК-дисплей 8-bit data Bit5
15	LCD_D6	ЖК-дисплей 8-bit data Bit6
16	LCD_D7	ЖК-дисплей 8-bit data Bit7
17	SD_SS	Sd-карта SPI чип шины выбор сигнала, низкий уровень включения
18	SD_DI	Sd-карта SPI автобус MOSI сигнал
19	SD_DO	Sd-карта SPI автобус MISO сигнал
20	SD_SCK	Sd-карта SPI автобусный сигнал

Подключитесь к Arduino

Как использовать на Arduino

Шаг 1: Загрузите тестовую программа Загрузите тестовую программа Arduino изПрограммы скачатьКолонка Для описания соответствующих процедур тестирования, пожалуйста, ознакомьтесь с документацией программы тестирования в посылка Шаг 2: Подключите макетную плату Arduino Подключите модуль непосредственно к макетной плате Arduino (Не подключать?) После того, как модуль подключен, питание на плате Arduino Шаг 3: Скопируйте зависимые библиотеки Убедитесь, что Arduino IDE установлен на вашем компьютере (если он не установлен:Arduino IDE/SATA загрузки URL) После установки Arduino IDE, необходимо Копировать зависимые библиотеки в каталог проекта Arduino следующим образом: (1) Распаковка загруженной тестовой посылка (2) скопируйте зависимые библиотеки вУстановите библиотекиКаталог в посылка (показано ниже)БиблиотекиПапкаКаталог проекта Arduino (Не знаете каталог проекта Arduino?) Шаг 4: скомпилируйте и загрузите программы на совет по разработке Откройте образец в справочнике примера посылка для тестирования, сборки и загрузки (Не знаете, как скомпилировать и скачать?) Шаг 5: наблюдение за запуском программы После того, как программа будет загружена, запускайте ее непосредственно и следите за состоянием работы. Если он может отображаться нормально, программа работает Успешно, как показано на следующем рисунке (Возьмите в качестве примера тестовую программа colligate_test):
