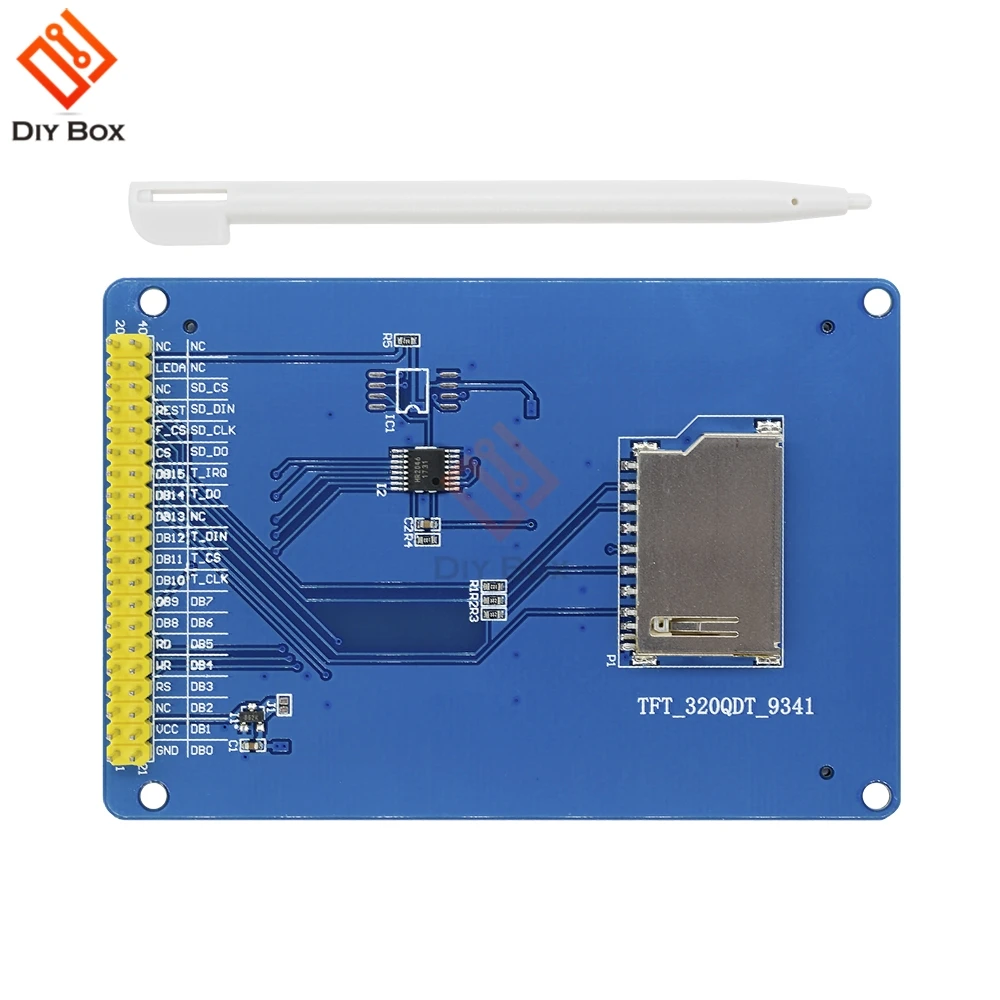

3,2 дюймов 240x320 TFT Модуль дисплей с сенсорной панелью sd-карта, чем 128x64 lcd

Описание

3,2 дюймов 240x320 TFT Модуль дисплей с сенсорной панелью sd-карта, чем 128x64 lcd

Определение типа:

1	GND	21	LCD_DB0
2	VCC	22	LCD_DB1
3	N.C.	23	LCD_DB2
4	LCD_RS	24	LCD_DB3
5	LCD_WR	25	LCD_DB4
6	LCD_RD	26	LCD_DB5
7	LCD_DB8	27	LCD_DB6
8	LCD_DB9	28	LCD_DB7
9	LCD_DB10	29	TouchP_CLK
10	LCD_DB11	30	TouchP _ CS
11	LCD_DB12	31	TouchP _ DIN
12	LCD_DB13	32	TouchP _ занят
13	LCD_DB14	33	TouchP _ вне
14	LCD_DB15	34	TouchP _ Penirq
15	LCD_CS	35	SD_OUT
16	N.C.	36	SD_SCK
17	LCD_RESET	37	SD_DIN
18	N.C.	38	SD_CS
19	LED_BL	39	N.C.
20	N.C.	40	N.C.

Описание:

3,2 "дюймовый TFT ЖК-модуль с контроллером сенсорного экрана и карточкой SD. Он подходит для встраиваемых систем, которые требуют отображения высококачественного красочного изображения или видео с интерактивным управлением и целью хранения.

SSD1289 контроллер сенсорной панели.

3,3 В регулятор напряжения.

PCB адаптер для lcd.

Одно стандартное гнездо для sd-карты.

Поддержка 16 бит RGB565 формат, может подключаться к любым 16 бит шины данных.

2x20 Pin 2,54 мм двухрядный контактный разъем для подключения MCU.

Может управляться с помощью 8051/AVR/PIC и других контроллеров низкой мощности.

Содержимое дисплея: 240RGB x 320 точек.

Разрешение: 240x320 точек.

Экран: 262 K цветов.

Размер: как показано на следующем рисунке (мм).

Посылка:
