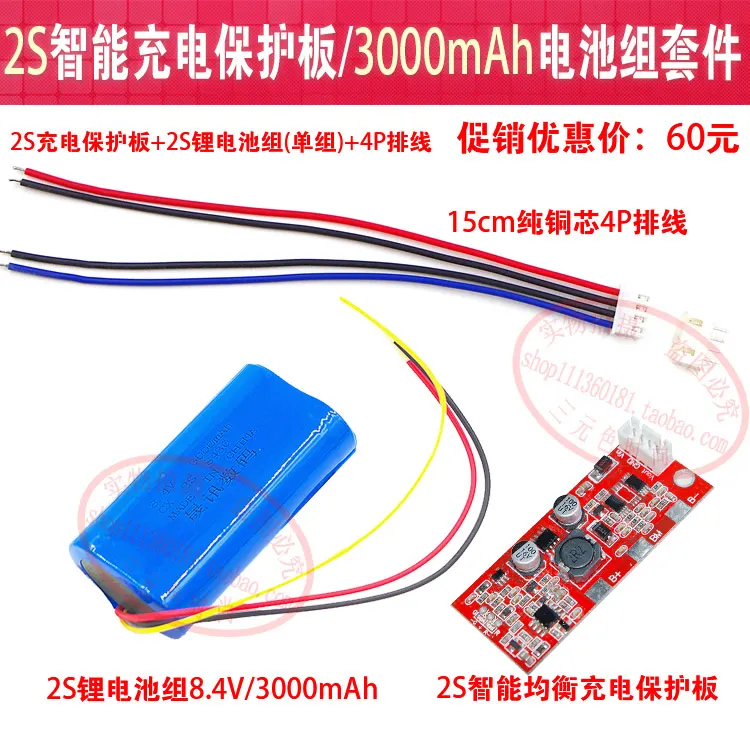

2S литиевая батарея, интеллектуальная плата защиты баланса зарядки, солнечная зарядка, Звездный искатель, плата питания, Diy модуль 8,4 в

Описание

О батарее полный зеленый светильник не может reach8.4vописание:

Этот модуль принимает профессиональный чип управления батареей, отвечающий за общую безопасность батареи, потому что батарея, как правило, не строго сопряжена.,Из-за короткого борта,Один из худших аккумуляторов определяет напряжение и производительность общего аккумулятора, так чтоЕсли только он строго сопряжен (напряжение емкости встроено) полностью соответствуетБатарея может быть заполнена до стандарта 8.4в, другие самопарные батареи могут быть только reached8.2в ~ 8,3 В в пределах нормального диапазона, конечно, не исключено, что непарное напряжение батареи ниже, чтобы повернуть светильник., это для безопасности, это не проблема качества с защитной платой.!

2S литиевая батарея, интеллектуальная плата защиты баланса зарядки, солнечная зарядка, Звездный искатель, плата питания, Diy модуль 8,4 в

Эта плата защиты принимает усовершенствованный чип управления литиевой батареей, Супер эффективный dcконверсионный модуль, Прецизионная система зарядкиИнтегрированный дизайн ультра-малого объема,Широкий заряд напряжения, защита от зарядки и разрядки, защита от перенапряжения и перегрузки по току, короткоеЗащита дорог, управление батареей и другие системы интегрированы,Является ли ваш литиевый аккумулятор эффективным и надежным должно быть

Xun digital technology 2slithium батарея интеллектуальная сбалансированная плата защиты зарядки подходит для двух литиевых батарей серии, имеетКрасный、ЗеленыйДвойной светильник индикации9 ~ 15 VWide вход напряжения,Поддержка край наполнитель( В это время выходное напряжение равно напряжению зарядки адаптера питания.) 。

Применение внимание:

Пожалуйста, не добавляйте переключатель между батареей и защитной платой., переключатель может быть добавлен только к выходу, В противном случае активируйте каждый ботинок, он также легко повредит защитную доску!

Этот продуктCompatible9 ~ 15 выходной Current1AThe выше различным источникам электропитания адаптеры для мобильных телефонов, подходит для всех видов емкость и shapes3.7V18650Polymer литиевая батареяЯдро 。Модуль защиты masterICAdopt JapanMITSUMIOriginal чип серии, switchmostthe трубы принимает Соединенные ШтатыПоловина original6NSeries, максимально допустимая current6A, DCThe система преобразования принимает US linglierteПрофессиональный чип управления питанием, рабочая температура, низкая эффективность преобразования, большой зарядный ток. Этот модуль принимает КореюSamsung керамические конденсаторы и высокая точность JapanKOAResistance, Соединенные Штаты vishayoriginal диод, пластина ВоеннаяРабочий уровень Тао JianFR-4Glass волоконная пластина, хорошо спроектированная, тонкая работа, всесторонний тест. Маленький размер,Подходит для высокой интеграции различных требований, случаев с высокими требованиями к стабильности, может удовлетворить различные требования к производительностиВ поисках, обеспечить абсолютную безопасность и надежность аккумуляторного блока 。

Этот модуль состоит из 2 частей: 1. power supplyDC-постоянный ток и постоянное преобразование напряжения часть: будет enter9-15VTransformed в constant8.4V (чрезвычайно эффективный); 2. сбалансированная зарядка защита часть: By2SSeries литиевая батарея схема защиты + схема зарядки, может обеспечить безопасность и среднее давление каждой батареи;

Эта плата защиты использует JapanMITSUMIOriginal чип защиты аккумулятора:

1 · Встроенная высокоточная схема обнаружения напряжения;

2 · клеммы, подключенные к зарядному устройству, изготовлены из высоковольтных устройств;

3 · Встроенная трехсегментная схема обнаружения перегрузки по току (Overcurrent1, Overcurrent2, короткое замыкание нагрузки);

4 · throughmostthe трубка может контролировать зарядку и разрядку аккумулятора;

5 · Низкий Ток потребления в режиме ожидания.

Последняя версия улучшенных функций:

1 · Индуктивность упакована с клеевым наполнением, отсутствие высокочастотного шума при зарядке батареи при низком напряжении;

2 · Вход напряжение increased20V, 18 государства принадлежит панель солнечных батарей может быть непосредственно использована как зарядной источник питания. 。

3 · Подушечка батареи по умолчанию предварительно кучи олова, маршрутизация батареи сварка и фиксация более удобны.

Модель:CX-74-2S (V1.0)

Вход voltageVin:9 ~ 18 V (1A) --- ультра широкая поддержка напряжения зарядкиЗарядный ток никель-металл:1A --- Автоматическое давление батареи, ограничивающее управление постоянным токомВыход voltageVout:5 ~ 8,4 в ---При зарядке выходное напряжение является входным напряжением chargerVin (синяя линия),Если выходное напряжение должно быть до не более, чем напряжение батареи 8.4в, может outputVout (красная линия) линия изменяется на batteryB + End, GNDEnd (черная линия) без изменений.

Диапазон избыточного давления:8,40-8.45v ±0. 05в

Диапазон перенапряжения:4,6-5.1v ±0. 05в

Максимальный рабочий ток:2-3A

Максимальная Мгновенная ток:4-6A

Статический ток:Less6uA

Рабочая температура:-40 --- + 50℃

Условия хранения:-40 -- + 80 ℃

Реальный срок эксплуатации:Greater50000Hours

Внутреннее сопротивление:Less45mΩ

Защита от короткого замыкания:Можно защитить, нужно зарядить восстановление

Покупатель 2sbattery pack, пожалуйста, перейдите по ссылке: Http://item.taobao.com/item.htm?id=41153756633

Покупатель 18650литиевая батарея, пожалуйста, нажмите на ссылку: Http://item.taobao.com/item.htm?id=39414981528

Покупатель 2slithium батарейный блок, пожалуйста, нажмите на ссылку: Http://item.taobao.com/item.htm?id=39429789116

1. Подключите литиевую батарею к защитной плате в соответствии с схемой подключения, когда напряжение батареи Перезаряжено и разрядитсяМежду напряжением, и rightwin +, gndcharg1 после секунд, Vout + с выходным напряжением IS2SБатарея напряжение 。

2. Функция перезарядки аккумулятора:Зарядное устройство inwin + WithGNDPlus, зарядка аккумулятора, инструкция В светильник становится красным, Батарея напряжения заряжается для защиты от избыточного заряда обнаружения напряжения (8,40 ±0. 025 V) Время зарядки Системы действий, Светильник индикатора становится зеленым, останавливает зарядку, обеспечивает защиту от перезаряда.

3. Функция защиты от перегрузки аккумулятора:Invot + withgndподключите нагрузку, чтобы батарея разрядилась, когда Батарея от перепадов напряжения, защита от избыточной разрядки напряжения (5,0 ±0. 08 V), защита от короткого замыкания, Off разгрузки, Обеспечивает защиту от перегрузки.

4. Функция защиты от короткого замыкания:Когда vout + с gndкороткого замыкания, схема защиты будет be5-50uSInternal быстро Быстрое действие, отрезание канала, защита от короткого замыкания 。

5. Функция защиты от перегрузки по току:WhenVout + с постоянным током (6A±0. 1A) время, схема защиты Будет be6.7-13,9 msFast движение внутри, отрезать канал, осуществить защиту от перегрузки по току.

Примечание: Если корректная сварка, нет выхода на тестовом выходе, пожалуйста, активируйте защитную плату, Зарядив и т. д.!

Diyсамо требует определенного электронного основания, также есть определенный риск, пожалуйста, убедитесь, что у вас есть возможность нести риск перед покупкой., пожалуйста, Пройдите тест перед сваркой.

Этот продукт представляет собой прецизионный электронный модуль,Фабрика была строго протестирована,После продажи, не сваренныйМы несем ответственность за проблемы качества, обнаруженные ранее., проблемы качества, обнаруженные после сварки, не будут возвращены.

Модули и батареи должны быть изолированы, особенно при сварке, паяльник лучше всего Заземлить или вынуть., сварка одной аккумуляторной линии, отб-》 BM 》 B + линейная последовательность, не отклеивайте всю изоляционную кожу, предотвращая сжигание вещей на печатной плате, не подключайте полярность свинца батареи, причиной неправильной полярности может быть выгорание защитной пластины, эта ситуация не гарантирована.

После получения аккумуляторной линииVoutНет выхода, должен сначалаСиний LineVinИЧерный lineGNDМощность на (9 ~ 12 VCan) активировать выход, защитная пластина должна быть яркойКрасный светильник, Показывает, что он уже заряжен, измерьте после отключения зарядного устройстваRedVoutЧерный lineGNDВыходное напряжение, соответствует ли оно напряжению батареи?, если нормально, вы можете продолжить зарядку, рекомендуется зарядить аккумулятор к защитной плате в первый раз.Зеленый светильникЗатем Зарядка 1 часа, система активирует и немного балансирует батарею, этот модуль имеет идеальную функцию управления батареей, не будет перезаряжаться из-за длительной зарядки, пожалуйста, не стесняйтесь использовать.

Пожалуйста, строго следуйте проводкеОтрицательный полюс (-)》BM》Положительный полюс (+)Подключение, не выбирайте неправильное или горящая доска будет сломана., пожалуйста, используйте хороший антистатический паяльник при сварке.

Магазин не несет никакого риска, покупка означает приемлемость и ответственность, спасибо!
