Описание

24VDC Драйвер шагового двигателя M420B для (Национальная ассоциация владельцев электротехнических, 8, 11, 14, 16, 17 (Национальная ассоциация владельцев электротехнических предприятий) шаговый двигатель 0,25-2A DC18-40V

Фото были сделаны нами:

Сторона:

Передняя часть:

24VDC Драйвер шагового двигателя M420B для(Национальная ассоциация владельцев электротехнических, 8, 11, 14, 16, 17(Национальная ассоциация владельцев электротехнических предприятий) шаговый двигатель 0,25-2A DC18-40V

Особенности драйвера шагового двигателя:

Высокая производительность, низкая цена Напряжение питания 18 ~ 40 В постоянного тока Ток привода 0,25 ~ 2A Автоматическая половина текущей функции Самый высокий динамический 128-сегмент Оптически изолированные входные сигналы Шум мотора оптимизация Биполярный режим постоянного тока Максимальная частота 100 кГц Компактная форма, легко устанавливается

Описание шагового двигателя M420B:

Вибрация, шум, точность и высокая скорость выхода крутящего момента значительно улучшается.

Применение шагового двигателя:

Широко используется для различных малых автоматических оборудования и инструментов, таких как маркировка, маркировочная машина, режущий плоттер, плоттеры, небольшой гравировальный станок, станки с ЧПУ, трансмиссия, медицинское оборудование.

Определения управляющего сигнала:

Кнопка включения: Мощность сигнала
Пул: импульсный сигнал; Пульс от низкого до высокого, сделать шаг угол
DIR +: сигнал направления для изменения поворота
VCC: мощность привода оптопары
ENA: включить сигнал, разрешить или предотвратить запуск двигателя
GND: питание постоянного тока
+ VDC: DC мощность положительная
A +; A-; B +; B-: A/B Фаза двигателя

Технические данные шагового двигателя M420B:

Предмет	Мин	Тип.	Макс	Блоки
Напряжение питания	18	24	40	V
Средний ток на выходе	0,25	1	2	А
Логический входной ток	6	15	30	MA
Частота импульсной характеристики	-	-	100	КГц
Импульсное низкоуровневое время	5	-	1	Свяжитесь с нами

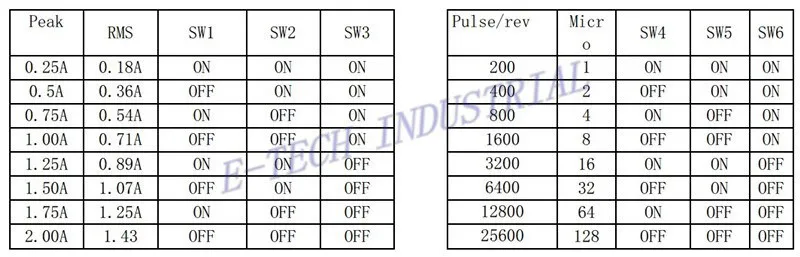

Настройка тока и микрошагового двигателя:

Примечание: установите переключатель циферблата без питания. Нет настройки с током!

Соединение Рисунок:

Установка драйвера шагового двигателя:

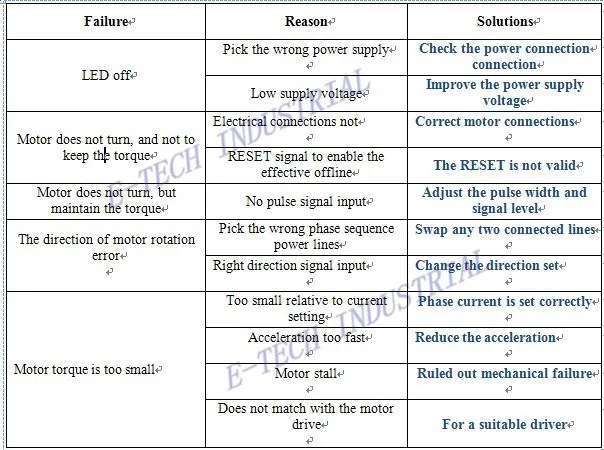

Проблемы и решения:

Упаковка:

1 коробка * M420B чпу шаговый двигатель драйвер
