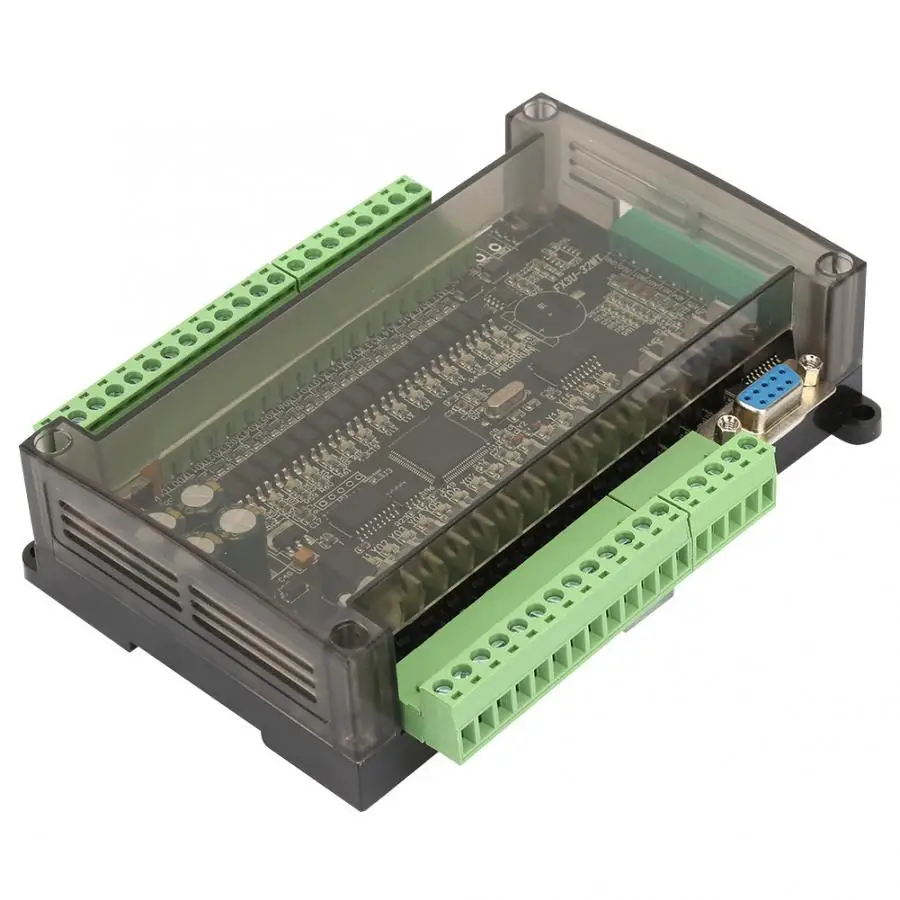

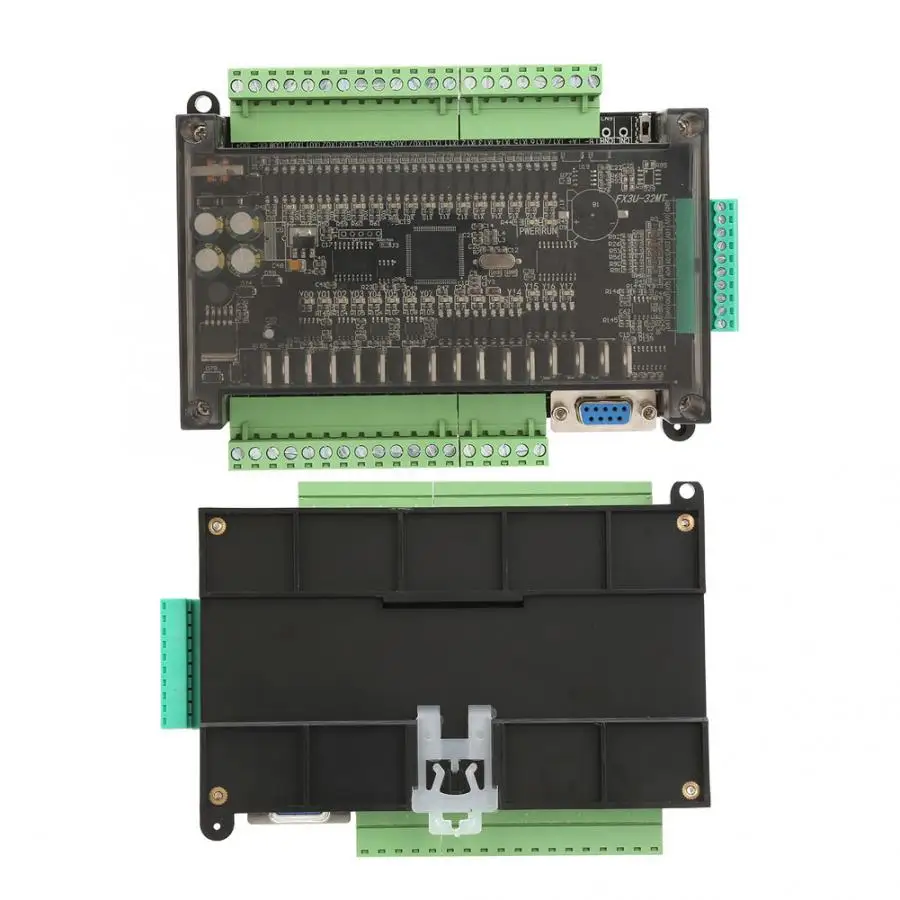

24V 32MT PLC контроллер 8 каналов 100k импульсный 32 бит MCU 16 вход 16 транзисторный выход промышленный контроллер

3 251 руб.

Описание

24 V 32MT PLC контроллер 8 каналов 100 k импульсный 32 бит MCU 16 вход 16 транзисторный выход

Особенности:

Написание приложений на лестничном языке Поддержка GX-Develoer, GX-WORK2. Поддержка каналов интерфейса человека-машины, приложение точно такое же, как FX3U. Поддержка программирования лестницы, загрузки, монитора. Программирование порт-порт для скачивания программ и общение с интерфейс человек-машина. Этот ПЛК принимает промышленные 32-бит микроконтроллеры с сильным анти-помех, и его скорость работы намного превышает оригинальный FX3U. Скорость передачи ПЛК составляет 38400. 16-точечный ввод и 16-выход тразистора платы. Y0-Y7 транзистор может выводить до 100 K импульса. Y0-Y16 также можно использовать как обычный выход. Если Y0-Y7 подключен к большой нагрузке, требуется диод свободного хода. 6AD вход (3 канала 0-10 в плюс 3 канала 0-20 мА), 2DA выход (2 канала 0-10 В выход). Плата питается от постоянного тока 24 В. Не входите напряжение переменного или 220 В.
КонкретныеОбразование:
Скорость передачи данных: 38400
Источники питания: 24VDC

Вход мощность	DC 24 V
Количество шагов	8000 шагов; 2 коммуникационный порт: 1 RS232 (DB9 последовательный порт, связь порт FX3u протокол 38400, 7, E, 1 (1 шт.), RS485 порт, 4 протоколы передачи данных можно установить через D8120.
Точка входа X компонент	XO-X17, DC24 вход, активный низкий. X0-5 является высокоскоростным входным портом подсчета (по умолчанию 12 K, 100 KHZ опционально)
Точка входа Y компонент	YO-Y17-это транзистор, и YO ~ Y7 может выводить 8 100 K импульсов или 6 PWM импульсных сигналов. Максимальный ток 3А. YO-3-это высокоскоростной выходной порт (до 100 K). PWM период 0-32767 US. Максимальная скорость высокоскоростного порта 3а. Внешняя нагрузка подключается к общей терминал + 24, а другой конец соединен с вывод ПЛК порт Y.
Аналоговый вход	6 аналоговых входов, 12-разрядный точность, 3 канала 0 ~ 10 V + 3 канала 0 ~ 20mA, читать с RD3A.
Аналоговый выход	2 аналоговых выходов, 12-разрядный точность, выходное напряжение: 0-10 V. Выходное аналоговое напряжение с помощью команды WR3A
Промежуточное реле м	MO-M3071, диапазон хранения питания может быть установлен
Шаг точки S	SO-1023, диапазон энергосбережения можно установить для S0-S1023
100 мс таймер	TO-T199, накопительная мощность-вниз сохранить T184-T199
10 мс таймер	T200-T249, накопительная мощность-вниз сохранить T246-T249
1 мс таймер	T250-T383, где T250-255 накопительный
16-бит счетчик	CO-C199, экономьте мощность C100-199
32-битный счетчик	C200-C219, экономьте мощность C220-C234
32-разрядный высокоскоростной счетчик	C235-255; C235-240-это однофазный счетчик, без мультипликатора; C241-240-это однофазный счетчик, 2 раза частота;
Регистр D	C247-249 двухфазный счетчик, а не мультипликатор; C250-252 двухфазный счетчик, 2 раза частота; C253-255 двухфазный счетчик, 4 раза частота; DO-D7999, диапазон выключения питания может быть установлен для-7999,
Непрямая адресационная указка V, Z	VO-7, Z0-7
P subroutine прыжок номер	PO-63
Я прерывания	Снаружи прерывается XO-5. Прерывание таймера (1 мс-это устройство). Счетчик прерываний
Специальный м компонент	M8000 обычно закрыт при работе, M8002 работает на импульсе, M8011-10 мс импульса, M8012-100 мс импульса, M8013-1 s импульса, M8014-минутный пульс.

Мнемонический, название	Функция
LD	Управление начинается датчики
LDI	Операция начинается нормально закрытый контакт
ЛД	Запуск операции обнаружения поднимающихся кромок
LDF	Запуск операции обнаружения падающих кромок
И	Серия нормально разомкнутый связаться с нами
ANI с металлическим ремешком регулируемой длины	Серия нормально закрытый связаться с нами
ANDP	Проверьте последовательное соединение на верхней кромке
ANDF	Последовательное соединение обнаружения падения края
Или	Параллельный датчики
ORI	Параллельный нормально закрытый контакт
Opr воды в бассейнах	Параллельное соединение с растущим краем
ORF	Параллельное соединение для обнаружения падающих кромок
ANB	Последовательного соединения между кубики
Шар	Параллельного соединения между кубики
OUT	Катушка выход привода
Набор	Катушка действий по-прежнему
RST	Удаление Линии мокрого удержания движения
Пожалуйста,	Катушка подъем края выход
PLF	Катушка заднему выход
ALT	Альтернативный выход
MC	Общая точка соединения с катушкой
MCR	Общий контакт выпуск команды
MPS	Оперативный для хранения
МСР	Для хранения индикации
MPP	Для хранения считывание и сброс
INV	Результат операции изменен
Конец	Конца программы

4 ступенчатая лестница инструкции
STL	Передвижная стремянка старт
Вызова	Вызова subroutine
Красно-белый	Передвижная стремянка конец
SRET	Subroutine возврата
