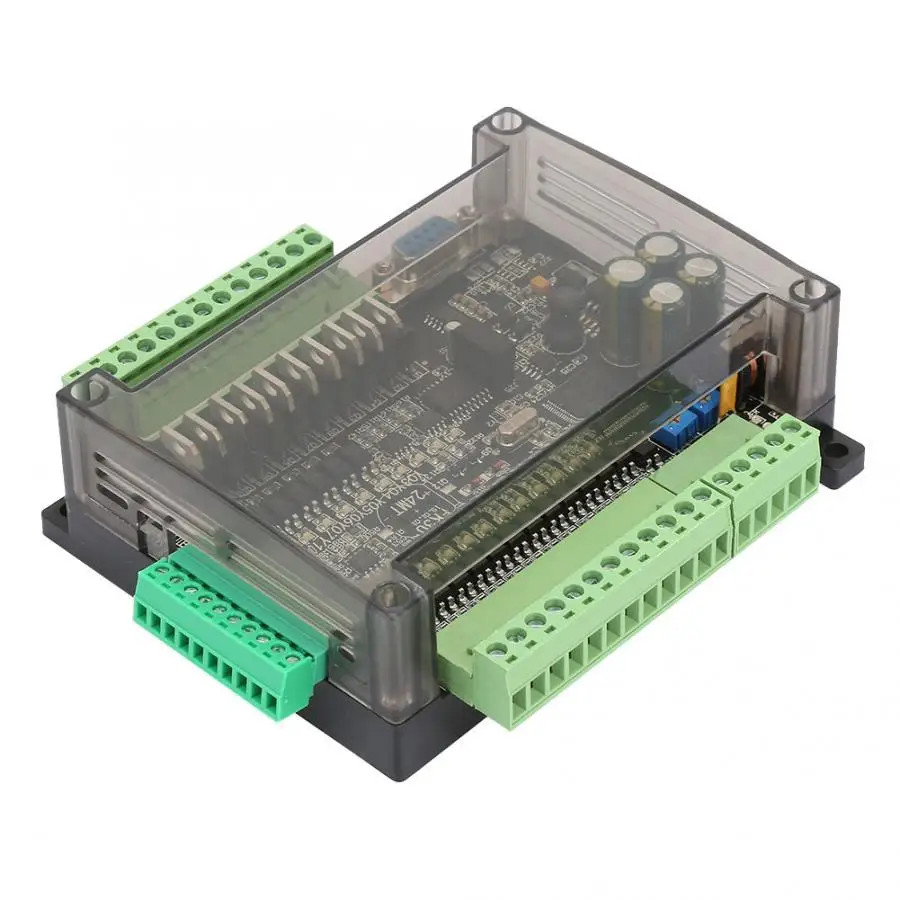

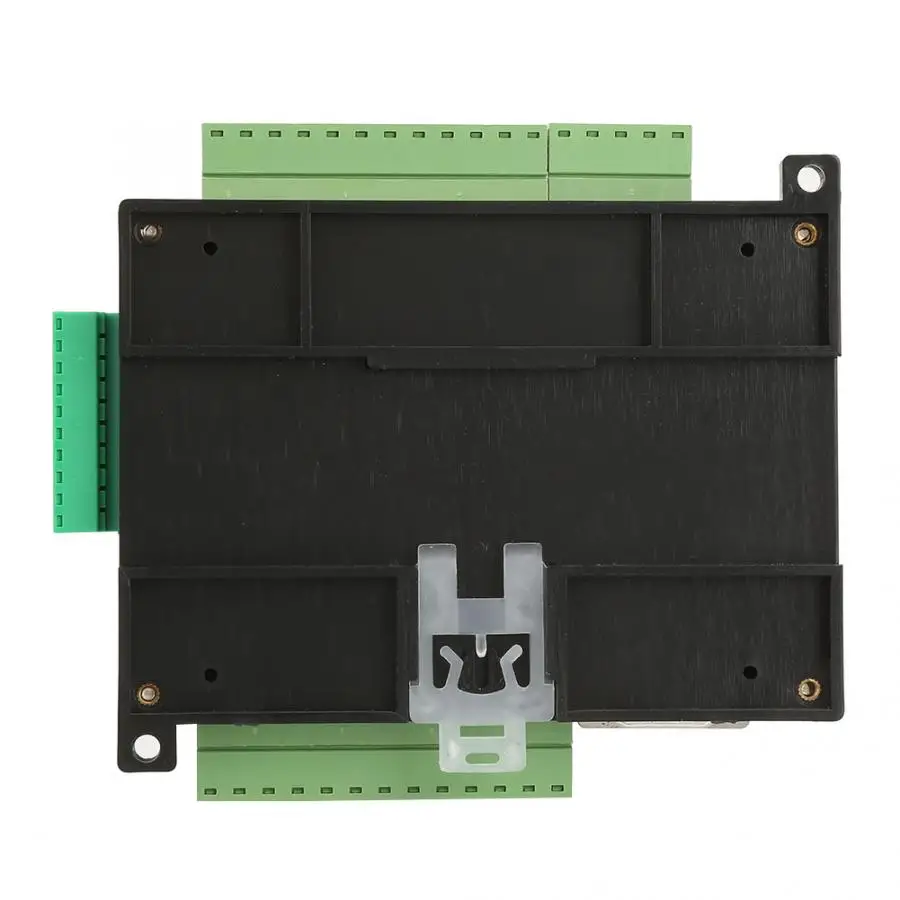

24 В 24MT PLC контроллер 6 аналоговый вход 32 бит MCU 14 вход 10 транзисторная Выходная плата

3 104 руб.

Описание

24 В 24MT PLC контроллер 6 аналоговый вход 32 бит MCU 14 вход 10 транзисторная Выходная плата

Особенности:

Написание приложений на лестничном языке Поддержка GX-Develoer, GX-WORK2. Поддержка каналов интерфейса человека-машины, приложение точно такое же, как FX3U. Поддержка программирования лестницы, загрузки, монитора. Программирование порт-порт для скачивания программ и общение с интерфейс человек-машина. Этот ПЛК принимает промышленные 32-бит микроконтроллеры с сильным анти-помех, и его скорость работы намного превышает оригинальный FX3U. Скорость передачи ПЛК составляет 38400. 14-точечный ввод и 10-выход тразистора платы. Y0-Y3 транзистор может выводить до 100 K импульса. Y4-Y7 транзистор может выводить до 12 K импульса. Y0-Y10 также можно использовать для обычного выхода, который может управлять шаговым механизмом, электромагнитным клапаном, цилиндром и другой нагрузкой постоянного тока 24 В. Плата питается от постоянного тока 24 В. Не входите напряжение переменного или 220 В.
Параметры:
Скорость передачи данных: 38400
Источники питания: 24VDC

Вход мощность	DC 24 V
Количество шагов	8000 шагов; 2 порта связи: 1 RS232 (порт последовательной связи DB9-протокол FX3u 38400, 7, E, 1; 1 RS485 (опция 485) (протокол связи может быть установлен D8120)
Точка входа X компонент	XO-X27, DC24 вход, активный низкий. X0-5 является высокоскоростным входным портом подсчета (12 кГц)
Точка входа Y компонент	YO-Y3 является выход тразистора, транзистора выходной ток 500mA, плюс диодную может достигать 4A; YO-Y3 4 канала 100 K импульсный выход, выходной ток 500mA, плюс диод freewheeling может достигать 4А; Y4 ~ Y11 транзистор общий выход может Прямая поставка 24V3A нагрузка
Аналоговый вход	6 аналоговых входов, 12-разрядный точности (3 напряжения 0-10 V, 3 скачков напряжения и питания 0-20MA); Читать аналоговые с RD3A инструкции
Аналоговый выход	2 аналоговых выходов, 12-разрядный точность, выходное напряжение: 0-10 V. Выходное аналоговое напряжение с помощью команды WR3A
Промежуточное реле м	MO-M3071, диапазон отключения питания можно установить для MO-M1023, по умолчанию M500-M1023
Шаг точки S	S0-1023, диапазон отключения питания можно установить для S0-S1023, по умолчанию S500-S9999
100 мс таймер	TO-T199, накопительная мощность-вниз сохранить T184-T199
10 мс таймер	T200-T249, накопительная мощность-вниз сохранить T246-T249
1 мс таймер	T250-T383, где T250-255 накопительный
16-бит счетчик	CO-C199, экономьте мощность C100-199
32-битный счетчик	C200-C219, экономьте мощность C220-C234
32-разрядный высокоскоростной счетчик	C235-255; C235-240-это однофазный счетчик, без мультипликатора; C241-240-это однофазный счетчик, 2 раза частота; C247-249-двухфазный счетчик, без мультипликатора; c250-252 двухфазный счетчик, 2 раза частота; C253-255 двухфазный счетчик, 4 раза частота
Регистр D	DO-D7999, диапазон отключения питания может быть установлен, чтобы сделать-7999.
Непрямая адресационная указка V, Z	VO-7, Z0-7
P subroutine прыжок номер	PO-63
Я прерывания	Снаружи прерывается XO-5. Прерывание таймера (1 мс-это устройство). Счетчик прерываний
Специальный м компонент	M8000 обычно закрыт при работе, M8002 работает на импульсе, M8011-10 мс импульса, M8012-100 мс импульса, M8013-1 s импульса, M8014-минутный пульс.



Мнемонический, название	Функция
LD	Управление начинается датчики
LDI	Операция начинается нормально закрытый контакт
ЛД	Запуск операции обнаружения поднимающихся кромок
LDF	Запуск операции обнаружения падающих кромок
И	Серия нормально разомкнутый связаться с нами
ANI с металлическим ремешком регулируемой длины	Серия нормально закрытый связаться с нами
ANDP	Проверьте последовательное соединение на верхней кромке
ANDF	Последовательное соединение обнаружения падения края
Или	Параллельный датчики
ORI	Параллельный нормально закрытый контакт
Opr воды в бассейнах	Параллельное соединение с растущим краем
ORF	Параллельное соединение для обнаружения падающих кромок
ANB	Последовательного соединения между кубики
Шар	Параллельного соединения между кубики
OUT	Катушка выход привода
Набор	Катушка действий по-прежнему
RST	Удаление Линии мокрого удержания движения
Пожалуйста,	Катушка подъем края выход
PLF	Катушка заднему выход
ALT	Альтернативный выход
MC	Общая точка соединения с катушкой
MCR	Общий контакт выпуск команды
MPS	Оперативный для хранения
МСР	Для хранения индикации
MPP	Для хранения считывание и сброс
INV	Результат операции изменен
Конец	Конца программы

4 ступенчатая лестница инструкции
STL	Передвижная стремянка старт
Вызова	Вызова subroutine
Красно-белый	Передвижная стремянка конец
SRET	Subroutine возврата
