20A 12/24V PMW за максимальной точкой мощности, Солнечный контроллер заряда с ЖК-дисплей дисплей, двойной USB выход 5 V, заряда-разряда параметры регулируемый, все виды защиты

Контроллер солнечной зарядки серии CMTD-это своего рода интеллектуальный, многофункциональный контроллер солнечной зарядки и разряда. Все контрольные параметры можно сбросить гибко, чтобы удовлетворить ваши различные потребности.

Феарурес:

Установка инструкции

Как показано на схеме подключения к установке, батарея, солнечная панель, нагрузка и контроллер должны быть подключены поворотами. Пожалуйста, сначала Подключите батарею, а затем солнечную панель или нагрузку.

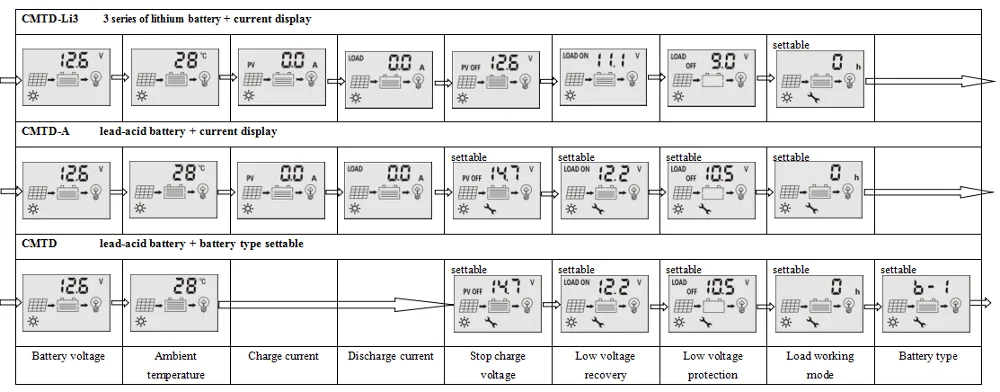

Инструкции по установке и отображение параметров

Кнопка настройки и проверки параметров

Способ установки:

При настройке интерфейса удерживайте нажатой кнопку в течение 5 секунд, фигура мерцает, это означает, что контроллер переходит в режим настройки. После завершения настройки параметров, в ближайшее время нажмите кнопку, и контроллер автоматически сохранит заданные параметры.
В этом интерфейсе, когда не будет операции в течение 20 секунд, он автоматически выпустит режим настройки, отменит, чтобы сохранить параметры и возвратится к основному интерфейсу.

Параметры кнопку «Плюс»Параметры минус кнопка (переключатель вывода нагрузки)

Режим работы нагрузки (настраиваемый)[0 h] ручной режим [1-23 h] светильник с режимом задержки [24 h] светильник с режимом управления
Тип батареи (настраиваемый)B-1 свинцово-кислотная батарея AGM B-2 свинцово-кислотная гелевая батарея b-3 свинцово-кислотная батарея

Примечание:Когда нет солнечного света, светильник уменьшается до начальной точки. Затем контроллер распознает стартовый сигнал через шесть минут. Нагрузка начнет работать в соответствии с параметром настройки. Когда есть солнечный свет, светильник поднимается до начальной точки, а затем контроллер распознает сигнал закрытия через шесть минут. Нагрузка перестанет работать.

	Оповещение о низком напряжении	Когда напряжение батареи ниже 9,0 в (3 серии литиевой батареи); 10,5 В (12 В системы); 21,0 в (24 системы), контроллер входит в состояние защиты от низкого напряжения, значокПоявляютсяsВ нижней части lcd и thE значокМерцает. Нагрузки отключен, чтобы не допустить его и глубокого разряда. В это время необходимо зарядить аккумулятор. Когда напряжение батареи возвращается в восстановление низкого напряжения11,1 В (3 серии литиевых батарей);12,2 В (система 12 В); 24,4 в (система 24), перезагрузка нагрузки.
	Защита от короткого замыкания	Когда происходит короткое замыкание, он показывает как правильный рисунок. Контроллер не восстановится после десяти раз. В это время вам нужно в ближайшее время нажать Кнопка выключения вывода нагрузки, и затем система возвращается к нормальной работе.
