20 мм Цифровой точный электронный край с светодиодный и звук CNC фрезерные приспособления для станка

Описание

Особенности:
1. Измерение вращения не требуется.
2. быстро Исследуйте место работы. Точность 0,005 мм/0,002 дюйма.
3. Он применим к традиционным фрезерным машинам и интегрированным обрабатывающим машинам. Он может измерить оси X и Y заготовки.
4. Когда зонд коснется заготовки, будет красный свет.
5. Для фрезерных машин, концевых кроватей и другого механического оборудования, может эффективно сэкономить время поиска местоположения.
6. Он может быть применен к концевой кромке, высокая эффективность измерения поверхности и внутреннего и наружного диаметра.
7. Когда стальной шар отсоединен, есть безопасная пружина, которая может точно вытянуть его обратно в исходное положение.
Использование: он может быстро и легко установить точное положение центра механического шпинделя и контрольный показатель обрабатываемых продуктов. Он имеет высокую точность и повторяемость для точного позиционирования работы сверления, фрезерования, сахара и шлифовальных инструментов.
Спецификация: допуск наружного диаметра стального шара: + 0,003 мм/0,0001 дюйма
Диаметр ствола: около 20 мм/0,79 дюйма
Точность: 0,005 мм/0,002 дюйма

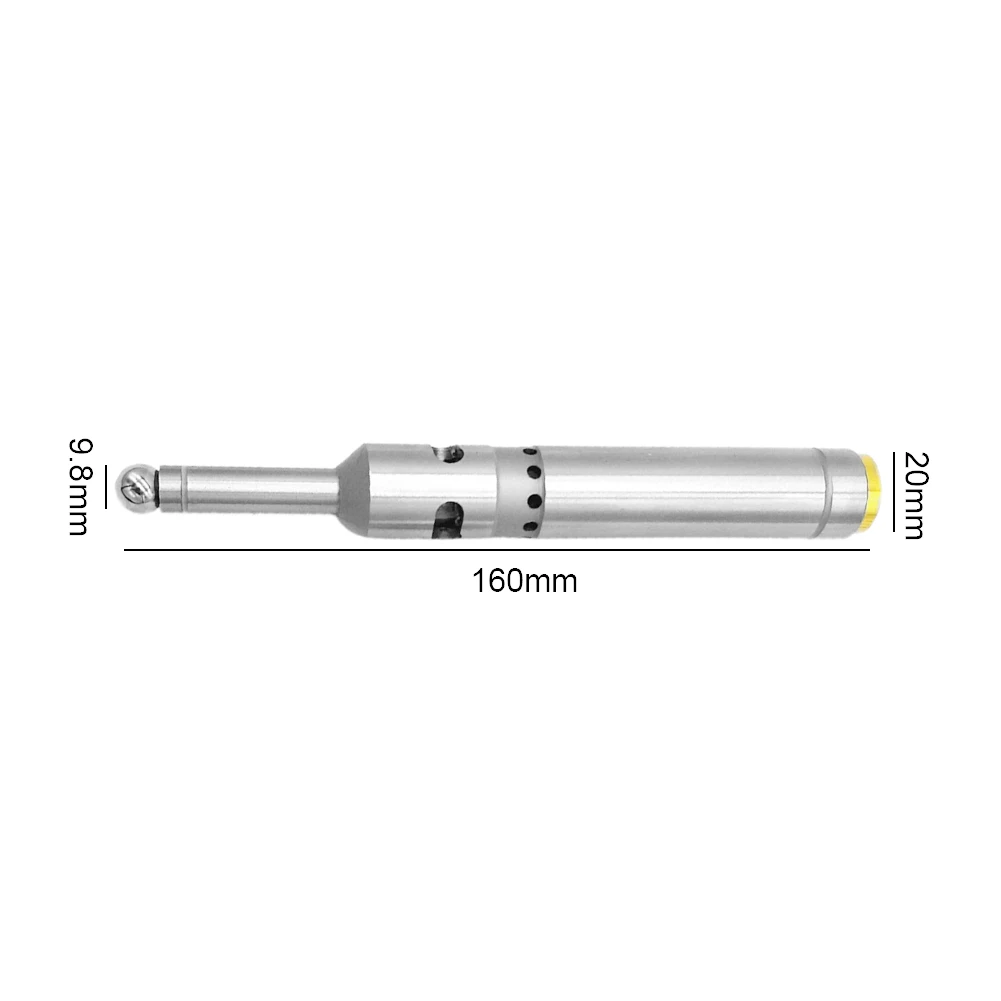

Размер (прибл.): диаметр ручки: 20 мм/0,79 дюйма + длина 160 мм/6,3 дюйма + зонд 10 мм/0,39 дюйма
Методы измерения:
Во-первых, одна сторона выбрана, чтобы быть нулевой на оси X, затем другая сторона выбрана, чтобы получить числовое значение. Половина значения берется в качестве средней точки оси X, а затем исходное значение оси Y обнаруживается тем же способом, таким образом, можно определить центр обработки заготовки в плоскостях XY.
1. Используйте фотоэлектрический кромкоискатель, чтобы повернуть руль в ум переднюю обрабатывающую часть.
2. контактный предмет поворачивается назад после света.
3. точка, которая не горит, это положение. Пожалуйста, повторите несколько раз для достижения точности.
Комплектация:
1 * край finder
Внимание:
1. Для обеспечения точности измерений не трогайте зонд напрямую.
2. Если он не размещен в течение длительного времени, пожалуйста, снимите аккумулятор, чтобы продлить срок службы.
3. Если батарея имеет низкую мощность, пожалуйста, немедленно замените тот же тип батареи.
4. edge finder-это электронный продукт. Избегайте вырезания жидкости в интерьер для предотвращения короткого замыкания или коррозии.
