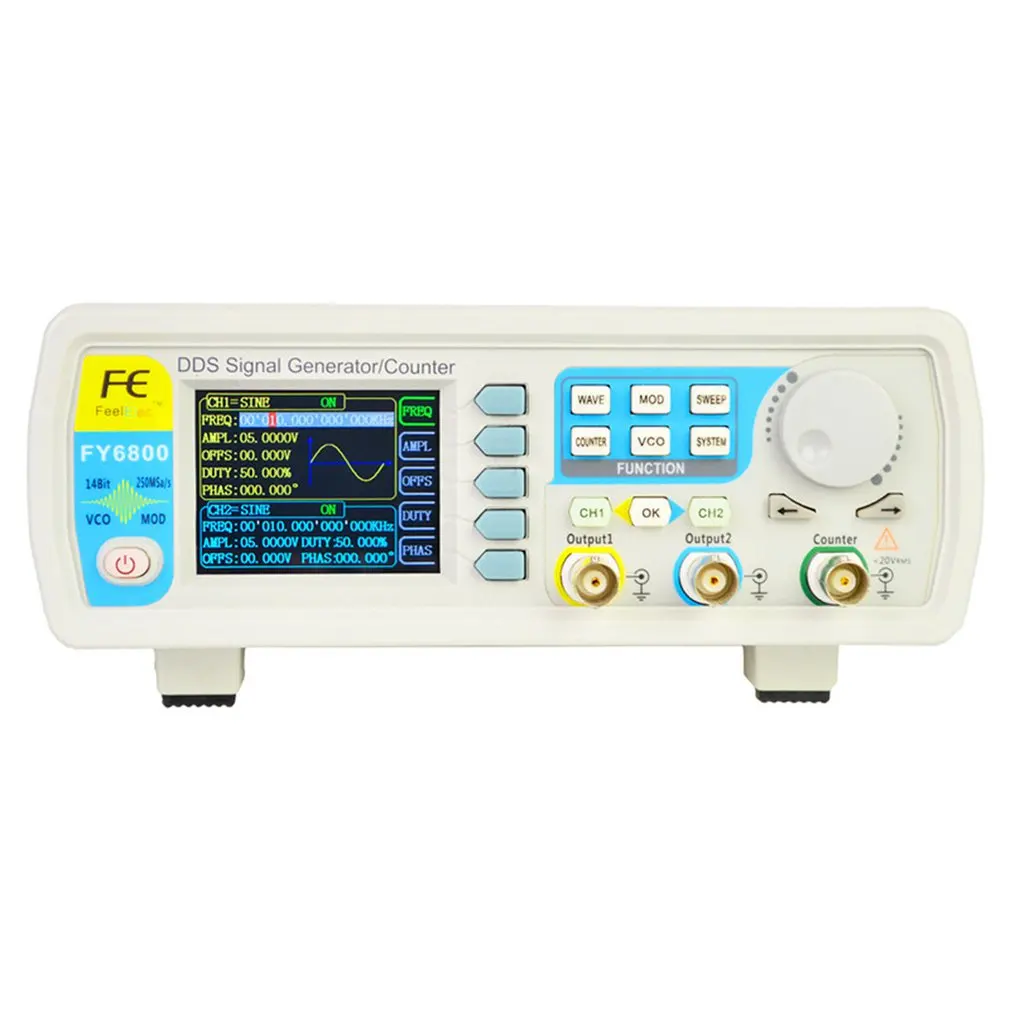

20 МГц 2-канальный DDS произвольный генератор сигналов 250MSa/s 8192*14 бит 100 МГц сигналов частотомер ЕС

Описание

Особенности:

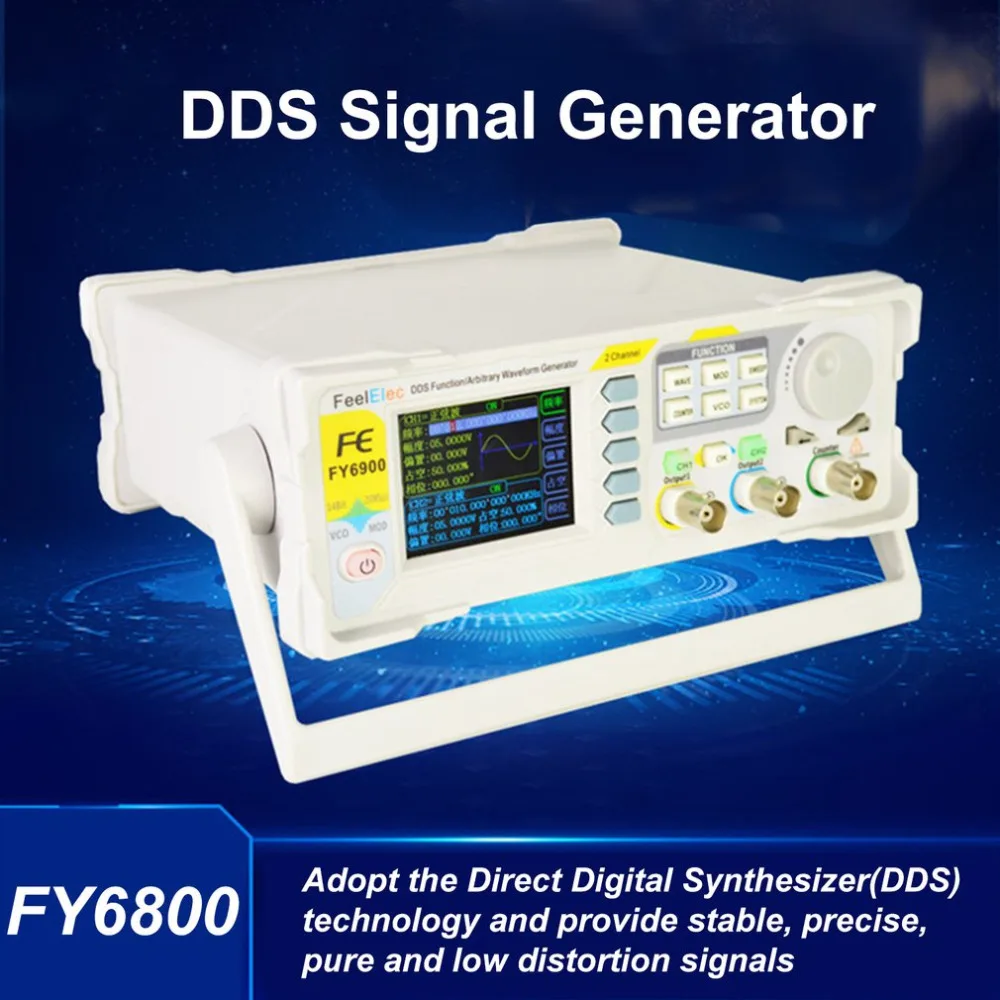

1. Принять технологию прямого цифрового синтезатора (DDS) и обеспечить стабильные, точные, чистые и низкие искажения сигналов.

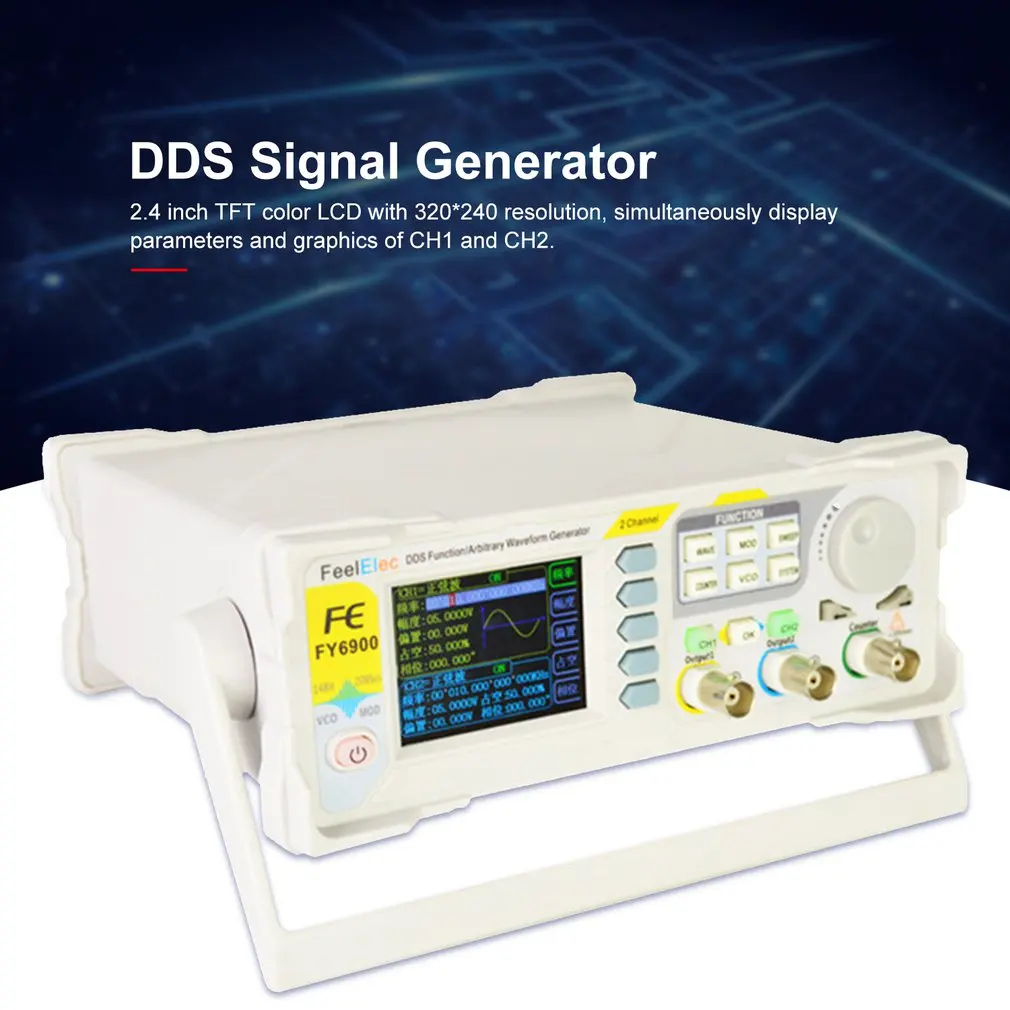

2.2.4 дюймовый TFT цветной ЖК-дисплей с разрешением 320*240, параметры одновременного отображения и графика CH1 и CH2.
3. Используйте мягкие силиконовые ключи вместо традиционных накладных ключей, более длительный срок службы и более комфортное управление прибором.
4. Используйте 14-битный высокоскоростной преобразователь D/A (5Vpp Выходная погрешность квантования составляет менее 1МВ), частота дискретизации 250MSa/s и 14 битное вертикальное разрешение.
5. Может выводить до 98 групп функций/произвольной формы волны: 34 группы заданной формы волны и 64 группы пользовательской формы волны.
6. Позволяет хранить 64 файла данных произвольной формы, каждая глубина хранения формы волны составляет 8192 точек * 14 бит.
7. Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.
8. Функция развертки: Линейная развертка и логарифмическая функция развертки s; 0,01 s-999,99 s Время развертки; вверх, вниз и круглый путь развертки.
9. Функция VCO (контроль напряжения на выходе): поддержка функции контроля напряжения VCO (например, контроль напряжения led осциллятор).
10. Функция серийного вывода: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций. Он может выводить 1 ~ 1048575 импульсных поездов.
11. Функция частотомера: Макс. Рабочая частота 100 МГц и мин. Рабочая частота 0,01 Гц.
12. Функция счетчика: 2 режима измерения муфты, включая соединение постоянного тока и соединение переменного тока.
13. Поддержка два или более генераторы сигналов произвольной формы подключен к достижению многоканальный выход, максимальный Поддержка 16-канальный синхронный выход.
14. Полностью независимый двухканальный выход, синхронизация работы между каналами.
15. Диапазон регулировки фаз двух каналов составляет 0 ~ 359,99 °, а точность регулировки составляет 0,01 °.
16. С функцией вывода цифрового сигнала: он может осуществить любой уровень CMOS с амплитудой 0 ~ 10 В.
17. Оснащен функцией отслеживания каналов, когда функция отслеживания включена, все параметры обоих каналов могут быть обновлены в соответствии с настройкой пользователя одновременно.
18. Высокая амплитуда Разрешение: минимальный амплитуда Разрешение может достигать 1mV, амплитуда диапазон 1mVpp ~ 20Vpp.
19. Рабочий цикл каждого канала может регулироваться независимо (0.01%-99.99%), с разрешением 0.01%.
20. С-10V ~ + 10 V DC офсетная печать функция (≤20MHz), разрешение до 1mV.
21. Функция хранения: может сохранить 20 групп параметров, установленных пользователем и извлекать в любое время.
22. Связь Функция: все Функция s можно управлять с помощью программы персонального компьютера и Связь Протокол открыт для вторичного развития.
23. Защита от короткого замыкания на выходе: все выходы сигнала могут работать в условиях короткого замыкания нагрузки 60 с или более.
24. Функция изменения произвольной формы волны: пользователь может изменить произвольную форму волны на ПК, а затем загрузить для вывода с прибора.
Описание:
1. этот двухканальный функциональный генератор сигналов сочетает в себе несколько функций s в одном, таких как генератор сигналов функции, генератор сигналов произвольной формы, генератор импульсов, аналоговый/цифровой модулятор, VCO, развертка, счетчик и частотомер и т. Д.
2. Инструмент принимает технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие искажения сигналов.
3. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследования.
Технические характеристики:
Материал: пластик + металл
Цвет: белый
Параметры частоты
Синусоидальная волна: 0 Гц ~ 20 МГц
Квадратная волна: 0 Гц ~ 15 МГц
Треугольная волна: 0 Гц ~ 10 МГц
Импульсная волна пандуса: 0 Гц ~ 10 МГц
Произвольная форма волны: 0 Гц ~ 10 МГц
Ttl/COMS: 0 Гц ~ 10 МГц
Мин. Ширина Импульса: 20ns (все модели импульсной волны минимальная ширина может достигать 20ns)
Мин. Разрешение: 1μгц
Точность частоты: +/-20 ppm
Стабильность частоты: +/-1ppm/3 часа
Параметры формы волны
Типы сигналов: синус, квадрат (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус, Sawtooth Wave, CMOS, четыре канала ttl, DC, половина волны, полная волна, положительный шаг, обратный шаг, положительный показатель, обратный показатель, Лоренц пульс, многотон, Шум, ЭКГ, трапециевидный пульс, Синк-Пульс, узкий пульс, Гаусс-белый шум, AM, FM и другие 64 комплекта с пользовательской формой сигнала
Сигналов Длина: 8192 точек * 14 бит
Частота дискретизации: 250 MSA/s
Разрешение по вертикали: 14 бит
Синус: Подавление гармоник: ≥50dBc (<1 МГц); ≥45dBc (1 МГц ~ 20 МГц)
Полное гармоническое искажение по уровню поверхности: <0.5% (20 Гц ~ 20 кГц, 0dBm)
Площадь: Время нарастания/спада: ≤7ns (VPP <5 V)
Перегрузка ≤5%
Рабочий цикл 0.01% ~ 99.99% (разрешение 0.01%)
Пилообразная волна: линейность:> 99% (0,01 Гц ~ 10 кГц)
Выход параметры
Амплитуда (VPP): частота ≤10 МГц: 1mVpp ~ 20Vpp; 10MHz20MHz: 1mVpp ~ 5Vpp
Разрешение: 1mV
Амплитудная стабильность: +/-0.5%/5 часов
Амплитуда плоскость: +/-2.5% (<10 МГц); +/-5% (> 10 МГц)
Сигналов Выход
Сопротивление: 50Ω +/-10% (типичное)
Защита: все каналы могут работать более 60 с под нагрузкой короткого замыкания
DC офсетная печать
Диапазон смещения: частота ≤20 МГц: +/-10 В; Частота> 20 МГц: +/-2,5 в
Офсетная печать Разрешение: 1mV
Фазы параметры
Диапазон фаз: 0 ~ 359,99 °
Разрешение фазы: 0,01 °
Ttl Выход
Ttl уровень Амплитуда:> 3Vpp
Выход вентилятора:> 8 ttl нагрузка
Время нарастания/спада: ≤10ns
COMS Выход
Низкое электро уровне по уровню поверхности: <0,3 V
Высокая электрический уровень: 1 V ~ 10 V
Время подъема/падения: ≤18ns
Частотомер Функция
Функция частоты, периода, положительный/отрицательный импульс Ширина, рабочий цикл
Диапазон входного напряжения: 1Vpp ~ 20Vpp
Частотометра: диапазон: 0,01 Гц ~ 100 МГц; Разрешение: 0,01 Гц; Чувствительность: время ворот 3 классов (1 S, 10 S, 100 S) с возможностью регулировки
Счетчик Функция
Диапазон подсчета: 0 ~ 4294967295
Режим соединения: 2 вида режимов соединения: DC и AC
Режим подсчета: ручная работа
Развертки Функция
Форма сигнала несущей: синус, квадрат, пандус, произвольный (за исключением постоянного тока)
Развертки Тип: Линейная развертка или логарифм развертки
Развертки Направление вверх вниз и туда и обратно развертки направления
Время развертки: 0,01 s-999,99 s/шаг
Объекты развертки: частота, амплитуда, смещение, рабочий цикл
Диапазон настройки исходное положение и финальная позиция может быть установлен в произвольном порядке
Диапазон развертки определяется настройкой параметров
Функция VCO (контроль напряжения на выходе)
Диапазон модуляции сигнала на вход: 0 ~ 5 В
ГУН сигнала Частотный диапазон: 0-2000 Гц
ГУН Управление объекта: Напряжение Управление верескового цвета частоты (VCF), Напряжение Управление верескового цвета амплитуда (УКВ), Напряжение Управление верескового цвета, офсетная печать, Напряжение Управление Линг рабочий цикл
ГУН специальный Функция: можем ли амплитуда модуляции (ам) или частота модуляции (FM) под воздействием внешних аналогового сигнала
Модуляции Функция
Тип модуляции: AM, FM, PM, ASK, FSK, PSK
Форма сигнала несущей: синус, квадрат, треугольник, пандус, произвольная форма волны (кроме постоянного тока)
AM
Источник: внутренняя (CH2)/Внешний (ГУН в Порты и разъёмы)
Модуляции сигнала: синус, квадрат, Треугольники, пандус, сигналов произвольной формы
: Материал подошвы: полиуретан толщина 0% до 120%
Частота модуляции: Внутренняя: 1μгц ~ 1 МГц; Внешняя: 1μгц ~ 2 кГц
FM
Источник: внутренняя (CH2)/Внешний (ГУН в Порты и разъёмы)
Модуляции сигнала: синус, квадрат, Треугольники, пандус, сигналов произвольной формы
Частота модуляции: внутренняя часть: 1μHz ~ 1 МГц; внешний: 1μHz ~ 2 кГц
PM
Источник: внутренняя (CH2)/Внешний (ГУН в Порты и разъёмы)
Модуляции сигнала: синус, квадрат, Треугольники, пандус, сигналов произвольной формы
Отклонение фазы: 0 ° до 360 °
Частота модуляции: внутренняя часть: 1μHz ~ 1 МГц; внешний: 1μHz ~ 2 кГц
Спросить
Источник: внутренний (CH2), внешний (ASK IN port), ручной
Модуляции сигнала: квадратная с 50% рабочий цикл
Частота ключа: 1μгц ~ 10 МГц
FSK
Источник: внутренняя (CH2), мини-разъем для наушников, внешний (FSK в Порты и разъёмы), руководство по эксплуатации
Модуляции сигнала: квадратная с 50% рабочий цикл
Ключ частота: 1μHz ~ 10 МГц
PSK
Источник: внутренняя (CH2), мини-разъем для наушников, внешний (PSK в Порты и разъёмы), руководство по эксплуатации
Модулирующая Форма волны: квадратный с 50% рабочий цикл
Ключ частота: 1μHz ~ 10 МГц
Burst Функция
Перевозчик сигнала: синус, квадрат, пандус, произвольный (за исключением постоянного тока)
Burst Количество: 1 ~ 1048575
Источник запуска вручную, замеров наружных, внутренних (AC/DC)
Общие параметры
Дисплей Тип: 2,4 дюймов TFT Цвет ЖК-дисплей
Экономия и нагрузка: Количество: 20
Позиция: 01-20 (01 для запуска значение по умолчанию)
Интерфейс: Тип интерфейса: USB Последовательный интерфейс
Связь скорость передачи данных: 115200bps
Связь протокол: режиме командной строки, обеспечивая Связь протоколы
Описание: поверхностного монтажа, LSI, надежный и прочный
Зуммер: можно включить/выключить, установив
Питание Тип штекера: штепсельная вилка европейского стандарта
Мощность Напряжение диапазон: AC100V ~ 240 V
Условия окружающей среды Температура: 0 °C ~ 40 °C; влажности по уровню поверхности: <80%
Размеры 200x190x72 мм/7.87x7.48x2.83in
Вес: 616g/21,75 oz
Посылка информации:
Посылка Размеры: 250x210x100 мм/9.75x8.19x3.9in
Вес посылка: 1000 г
Цветная коробка посылка
Посылка включает в себя:
1 x DDS генератор сигналов
1 x Мощность кабель
1 х USB кабель для передачи данных
1 x BNC-BNC кабель
2 x Кабель BNC-Clip
