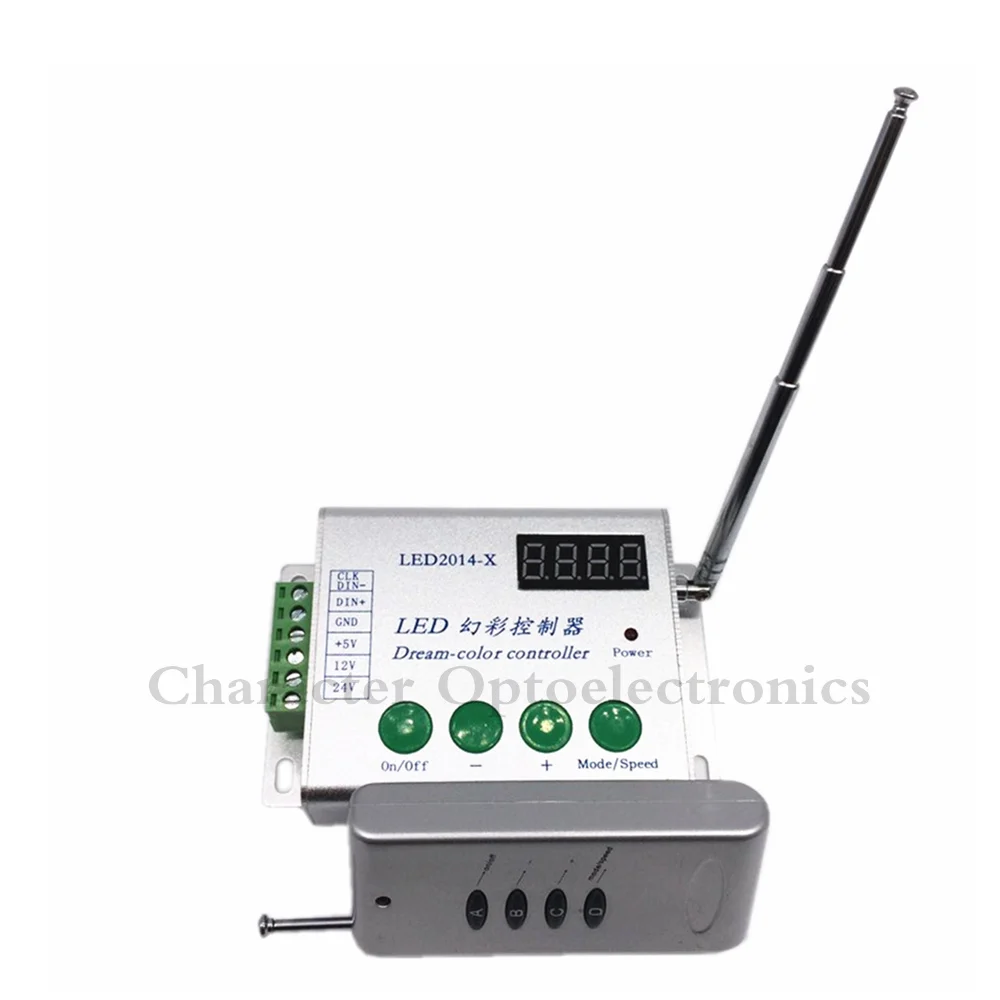

2 шт. светодиодный-X, СВЕТОДИОДНЫЙ цветной контроллер мечты, поддержка W2811/WS2812B/TM1804/INK1003/UCS1903 и т. д., 2048 пикселей управления Светодиодный; DC5-24V вход

Описание

Параметры:

Рабочая температура:-20-60

Напряжение питания: DC5-24V

Эффекты модель: 133

Максимальное количество точек управления: 1024

В настоящее времяПо уровню поверхности: <60mA

Внешний размер: L137W70H25 мм

Размер упаковки: L137W80H54mm

Вес нетто: 180 г

Вес брутто: 300 г

Управляемая IC Модель: W2811/WS2812B/TM1804/INK1003/UCS1903 и т. Д.

Сначала Подключите провод питания, следуя за проводом питания; Пожалуйста, убедитесь, что короткое замыкание не может возникнуть между соединительным проводом, прежде чем вы включите питание. Затем установите следующие шаги.

Нажмите кнопку «Вкл/Выкл», чтобы снять контроллер перед установкой меню.

Нажмите кнопку вверх», вниз» один раз в то время, и светодиодный свет в этот момент будет ярким. Затем нажмите кнопку «режим/скорость», чтобы войти в меню настроек экрана.

Первый экран установки предназначен для высокоскоростных, низкоскоростных настроек», и светодиодный дисплей будет отображать «S-HI» или «S-LO». Затем нажмите кнопку вверх и вниз, чтобы выбрать режим. (Если IC на световой панели является высокоскоростным режимом, вы должны выбрать S-HI ”, и выбрать S-HI” при низкой скорости.) Заводское значение по умолчанию для высокоскоростного режима.

Нажмите кнопку «режим/скорость», чтобы войти во второй экран-Настройка точек управления». В СВЕТОДИОДНЫЙ Дисплей 4-разрядный для количество контрольных точек. Чтобы плюс или минус количество, нажав кнопку вверх и вниз (Длительное нажатие может быстро настроить). Заводское значение по умолчанию составляет 50.

После настройки нажмите кнопку «Вкл/Выкл» для сохранения и выхода.

ВКЛ/ВЫКЛ:Он может открыть или закрыть выход.

Режим/Скорость:Переключатель функции регулировки режима/регулировки скорости (первый светодиодный индикатор отображает H для регулировки модели, показывает S для регулировки скорости.)

В комплекте:Режим +/Скорость + кнопка. Когда в режиме функции регулятора, это для режима + ". Когда в функции регулятора скорости, это для скорости + ".

Вниз: Режим-/кнопка скорости. Когда в режиме регулятора функция, это для режима-”. Когда в функции регулятора скорости, это для скорости».

A:Переключатель функции регулировки режима/регулировки скорости (первый светодиодный индикатор отображает H для регулировки модели, показывает S для регулировки скорости.)

B:Режим +/Скорость + кнопка. Когда в режиме функции регулятора, это для режима + ". Когда в функции регулятора скорости, это для скорости + ".

C: Режим-/кнопка скорости. Когда в режиме регулятора функция, это для режима-”. Когда в функции регулятора скорости, это для скорости-

D: кнопка включения/выключения:Он может открыть или закрыть выход.

Примечание: после питания красный свет будет ярким. И каждый пресс, зеленый свет мигает один раз.

Синхронная система управления описание

Синхронная система управления может быть изготовлена из любого количества соединений контроллера. Каждый из подконтроллеров будет следить за первым главным контроллером для достижения постоянного синхронного изменения. И нет задержки.

После подключения Схемы проводки, подконтроллер не должен быть установлен. Он будет в соответствии с мастером для контроля скорости и изменения режима. (Это будет не синхронно при питании. Вы можете закрыть и открыть, чтобы быть синхронным) когда мастер работает, и подконтроль работает хорошо, зеленый сигнальный свет подуправления будет мигать. СВЕТОДИОДНЫЙ цифровой дисплей в режиме работы.
