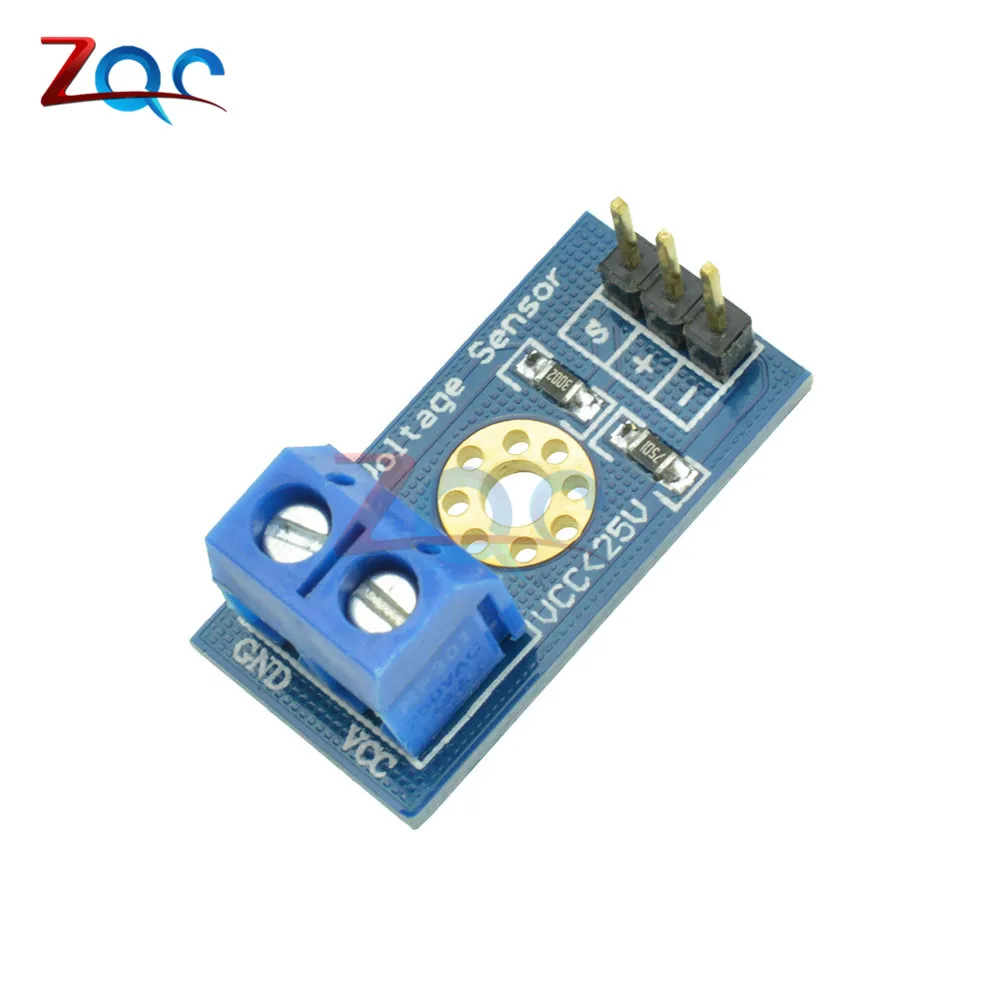

2 шт. модуль обнаружения напряжения модуль датчика напряжения для Arduino

Размер: 25 мм × 13 мм/0,98 "× 0,51" (прибл.)
Этот модуль основан на принципу резистивного делителя напряжения,

Может сделать входное напряжение красного разъема в 5 раз меньше. Для аналогового входного напряжения Arduino до 5 в,

Модуль обнаружения напряжения входное напряжение не более 5Vx5 = 25 в

(При использовании систем 3,3 в входное напряжение не более 16,5 в х5 = в).

Для Arduino AVR чипы имеют 10 бит AD, таким образом, этот модуль имитирует разрешением 0,00489 V зарядное устройство (5 V/1023),

Таким образом, минимальное напряжение модуля обнаружения входного напряжения составляет 0.00489Vx5 = 0,02445 в.
Входное напряжение: DC0-25 в
Диапазон обнаружения напряжения: DC0.02445 V-25 в
Аналоговое разрешение напряжения: 0,00489 в
Выходной интерфейс: "+" подключен 5/3. 3 в, "-" подключен GND, "s" подключен для Arduino AD pin
Входной интерфейс постоянного тока: красный терминал положительный с VCC, отрицательный с GND
3 P разъем, подключите этот модуль с расширением платы для Arduino,

Не только облегчает обнаружение напряжения аккумулятора,

Может также использовать жк-дисплей IIC lcd 1602 для отображения напряжения.

# Включает <провод. h>

Int val11;
Int val2;

Вакуум установка ()
{
PinMode (LED1, выход);
Серийный. Старт (9600);
Serial. println ("Emartee. Com");
Серийный. println ("напряжение:");
Серийный. Принт ("V");
}
Силы петли ()
{
Поплавок температура;
Val11 = аналог (1);
Температура = val11/4,092;
Val11 = (int) temp;/
Val2 = (val11% 100)/10);
Серийный. println (val2);
Задержка (1000);
}

Посылка включает в себя:

1 шт. x модуль обнаружения напряжения модуль датчика напряжения для Arduino новый
