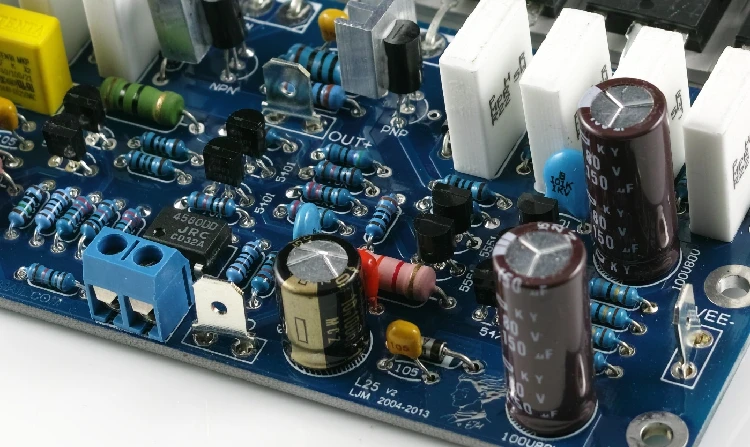

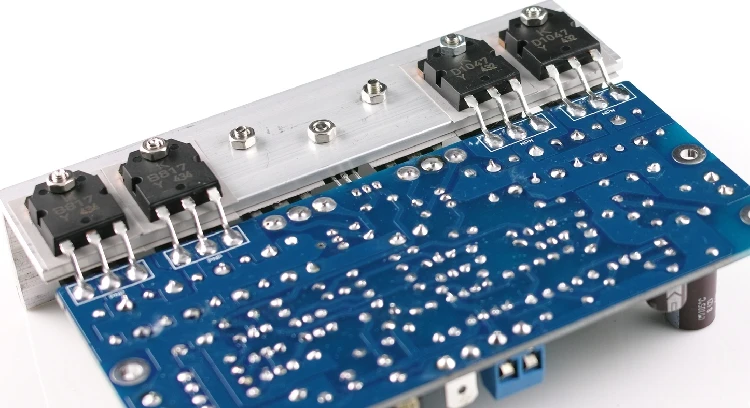

2 канальный L25 Встроенный усилитель мощности готовой платы KTB817 KTD1047 2SA1186 2SC2837 250W+ 250W 8ohm

Описание

Параметры:
Выход мощность: 250 W 8R, 500 W 4R +/-70 V блок питания
200 W 8R, 400 W 4R +/-63 V источник питания
125 W 8R, 250 W 4R +/-50 V источник питания
250 W 4R, 500 W 2R +/-50 V источник питания
Максимальный выходной ток 20А, максимальное выходное напряжение синусоида +/-67 в. (+/-70 V Мощность питания)
Тихий ток на канал 20мА
Статическая мощность = Напряжение питания * 0,02 (2 Вт +/-50 в)
Напряжение питания: +/-24 В --- +/-70 в

Рекомендуемое напряжение питания и стандарт радиатора:
+/-35 до +/-50 в, радиатор --- 0,5 кг на канал
+/-40 до +/-60 в, радиатор --- 1 кг на канал
+/-60 В до +/-70 в, теплоотвод --- 2 кг на канал
При использовании более +/-60 В. В связи с относительно большим нагревом рекомендуется наносить смазку на заднюю часть углового алюминия. Хорошая теплопроводность с большим радиатором.

Предварительный усилитель усиления 4,7 раз, усилитель мощности усиления 25 раз. Общая выгода 117 раз.

Диапазон частотного отклика: 5 Гц-300 кГц-3 дБ. 20 Гц-20 кГц +/-0.2дб.
Искажение: 100 Вт 1 кГц THD <0.01%
Коэффициент демпфирования:> 3000, нагрузка 8 Ом.
Отношение сигнал-шум:> 97дб.
Входная чувствительность: 0,6 В RMS 250 Вт 8R мощность
Размер: длина 130 мм * ширина 95 мм
