2 канала класса А усилитель мощности динамика защиты DIY комплект поддержки BTL усилитель

Описание

Введение:

В сигнальный канал данное устройство принимает японские Omron 8-pin одиночный посеребренные Контактное реле контактного тока 16A), 2-х канальный независимый источник питания, и GND полностью независимый. Можно непосредственно установить на клемму динамика, зафиксированный гайкой, без пайки!

Схема поддерживает обнаружение усилителя мощности BTL (GND защиты платы питания должен быть подключен к GND BTL источник питания усилителя платы, и только поддерживает двойной источник питания BTL усилитель мощности. Одиночные усилители мощности BTL не поддерживают Обнаружение постоянного тока).

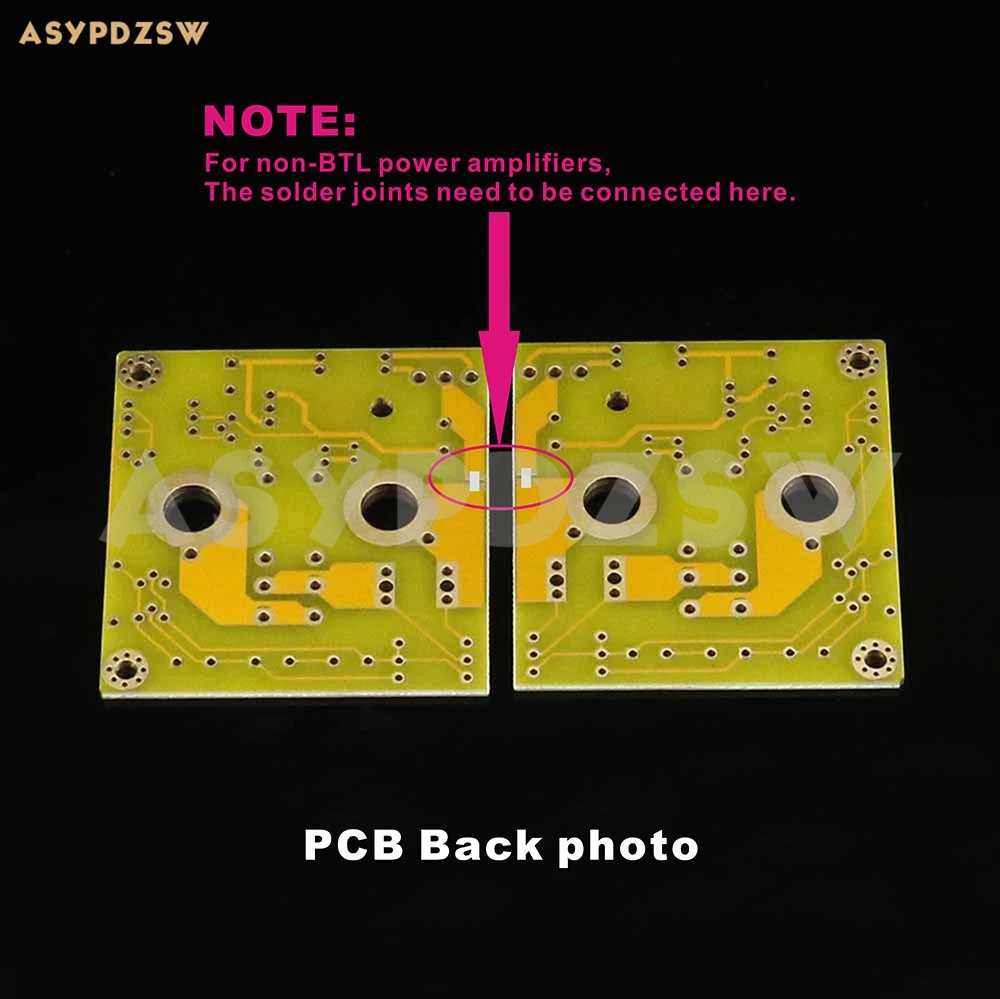

Если используется в усилителе питания не BTL, подключите две Паяные соединения на задней панели PCB (см. Фото на задней панели PCB ниже).

Функция: Запуск задержки (около 5 секунд) обнаружение среднего напряжения постоянного тока (напряжение управления около 1,5 в).

Входное напряжение: Два AC 12V-0-12V, 12V-0-12V (Каждая группа тока не менее 0,5a)

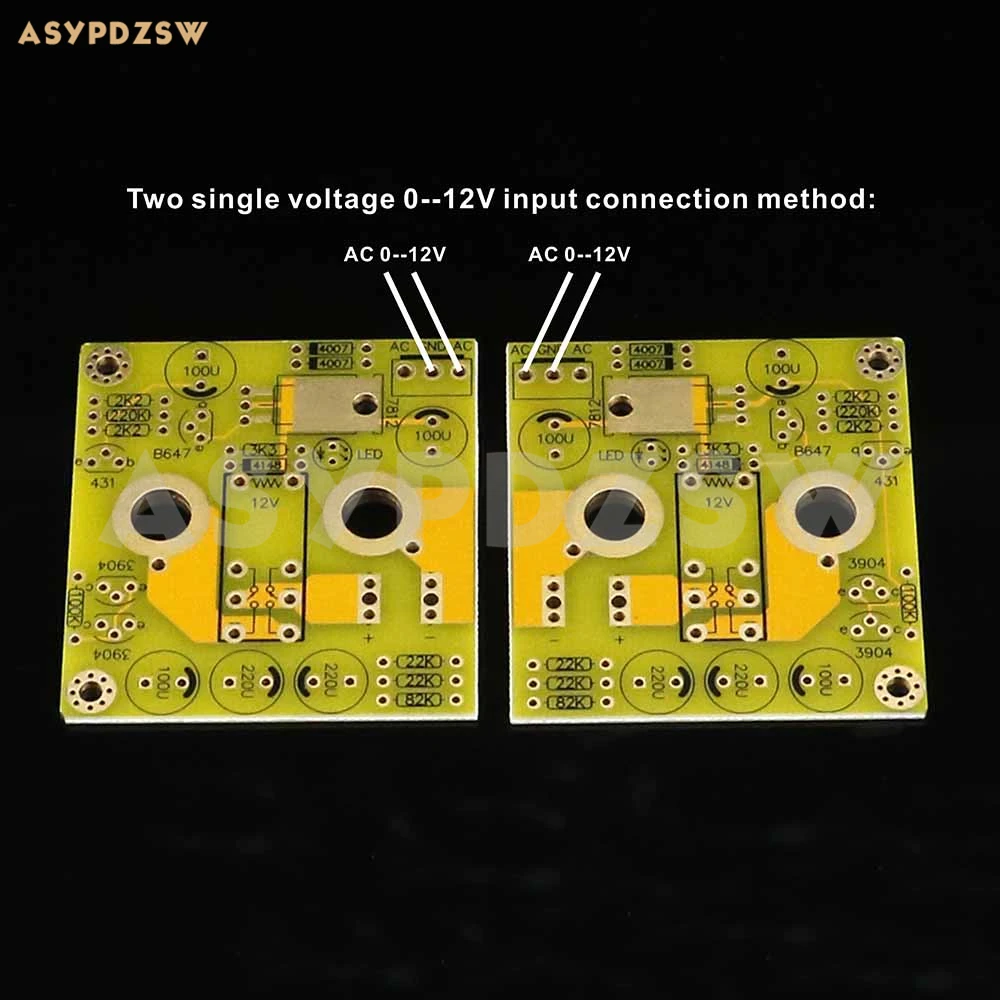

(Также возможно использование двух одиночных напряжений 0-12 В, 0-12 В,BTL рекомендует использовать два двойного напряжения 12V-0-12V, 12V-0-12V вход.)

Размер печатной платы: 115 мм * 62 мм * 2 мм

Расстояние между клеммами динамика: 30 мм

Примечание: Это DIY набор, все части нужно, чтобы вы припаяли и протестировали его.

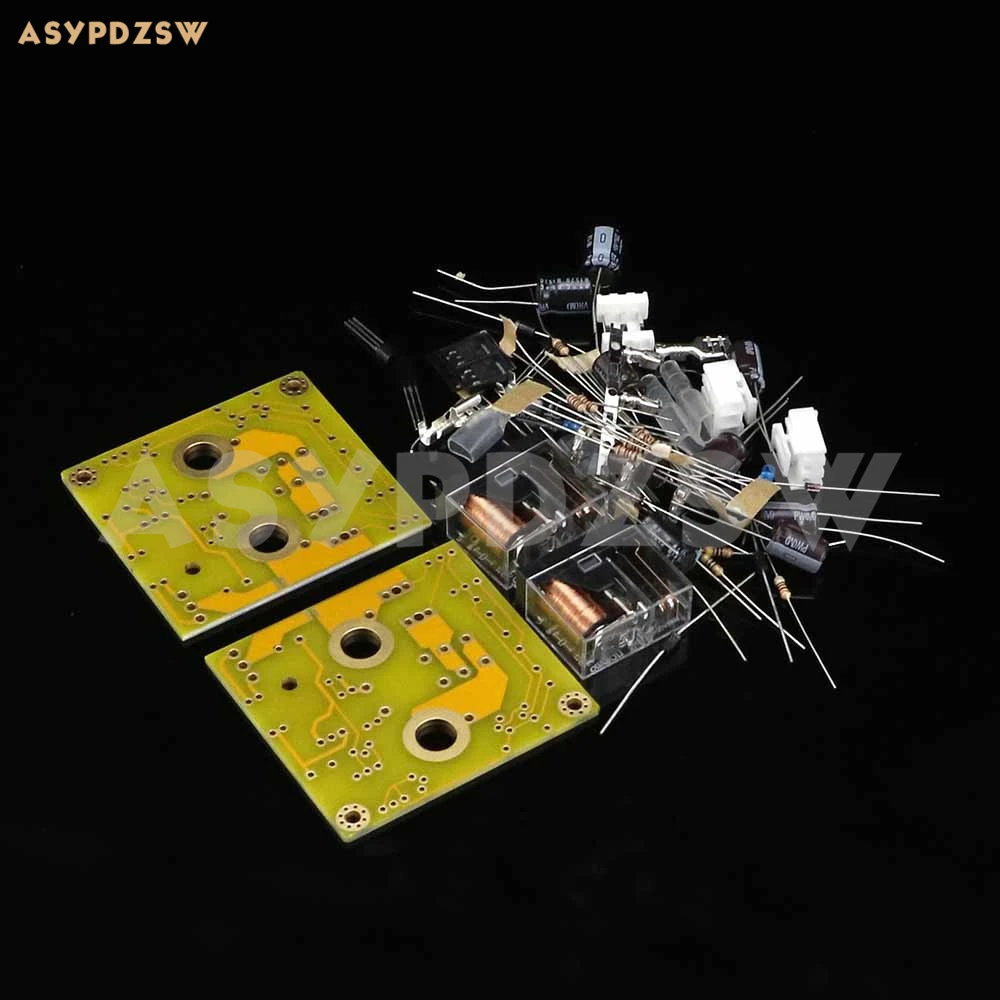

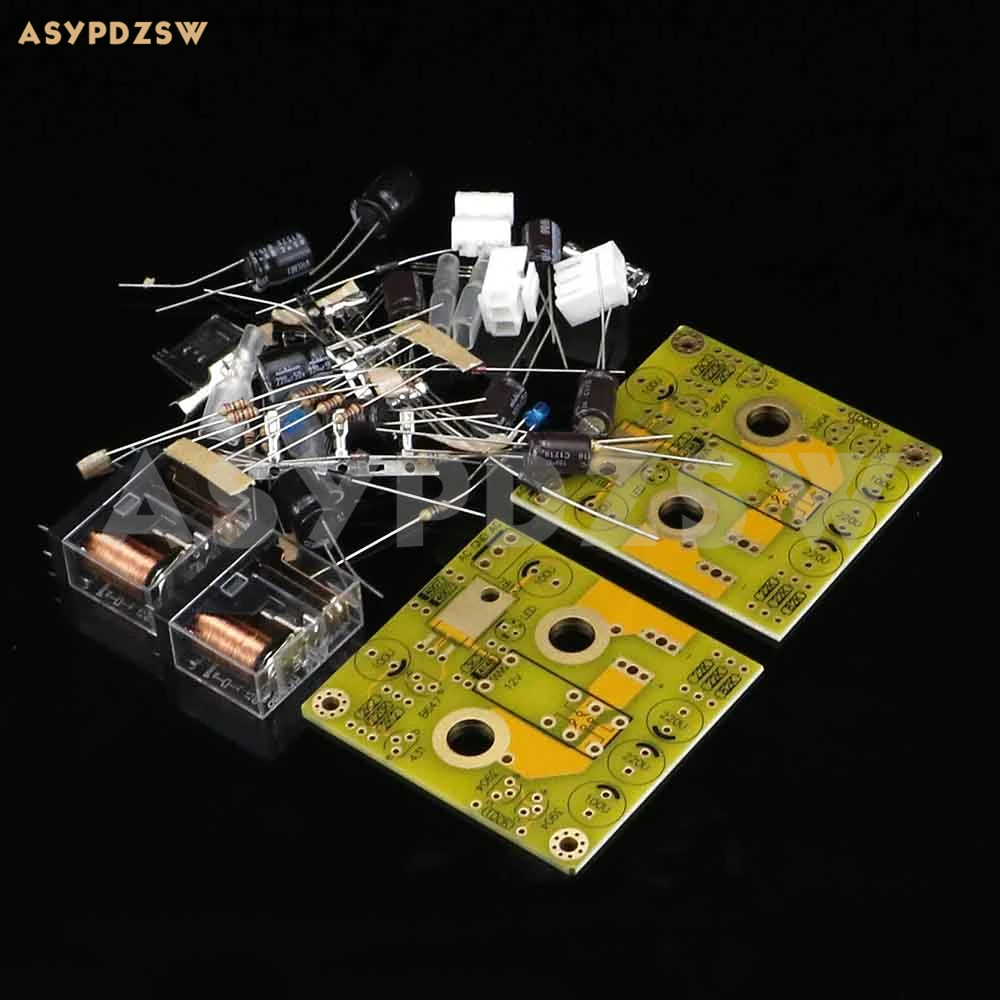

Посылка включает в себя:

2 канала защиты динамика DIY Kit X1(Левый и правый канал)
