Описание
Добро пожаловать в наш магазин!
Этот DSO138 цифровой осциллограф комплект принимает ARM Cortex-M3 процессор и с 2,4-дюймовый TFT экран. Это легко и надежно для работы цепи. Он может отображать частоту, период, ширину импульса, коэффициент работы, Макс./мин./авг./пиковое-пиковое/виртуальное значение.
Особенности:
В этом комплекте используются ARM Cortex-M3 процессор (STM32F103C8), а также включает в себя 2,4 цветным экраном тонкопленочной технологии (тпт), а также может использоваться в качестве платы для тестирования ARM.
Может быть вторичная Разработка на основе этого комплекта, например, его можно изменить на милливольтметр, регистраторы данных.
Регулируемое вертикальное смещение, и с инструкциями.
С автоматическим, обычным и однократным режимами, легко запечатлеть форму волны момента.
Доступны подъемные или падающие края триггера.
Отслеживаемая предыдущая форма триггера (отрицательная задержка).
Может замораживать в любое время отображения формы волны (функция удержания).
Поставляется 1 Гц/3,3 В квадратный волновой тестовый источник сигнала.
С цифровым дисплеем с параметром формы волны, включая частоту, период, ширину импульса, коэффициент работы, Макс./мин./авг./пиковое-пиковое/виртуальное значение.
Функция хранения формы волны: не потеряет форму волны после отключения питания.
Обнаружение короткого замыкания и открытого замыкания: может помочь клиенту узнать ошибку пайки.
Функция распознавания контроллера TFT.
Примечание:
Этот набор для самостоятельной сборки еще не припаян!
Технические характеристики:
Максимальная частота дискретизации в реальном времени: 1 Msps
Точность: 12Bit
Глубина буфера выборки: 1024 байт
Аналоговая полоса пропускания: 0-200 кГц
Вертикальная чувствительность: 10 мВ/Div-5 В/Div (1-2-5 прогрессивный способ)
Вход сопротивление: 1mом
Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)
Режимы соединения: DC/AC/GND
Диапазон горизонтального времени: 10μs/Div-50 s/Div (1-2-5 прогрессивный способ)
Напряжение питания: 9 В постоянного тока
Размер печатной платы: 117*76 мм/4,6*3 дюйма
Размер экрана: 52*40 мм/2 * 1.57in
Посылка Размеры: 18*12,5*3 см/7,08*4,92 * 1.18in
Вес посылка: 119 г/4,21 унций
Посылка список:

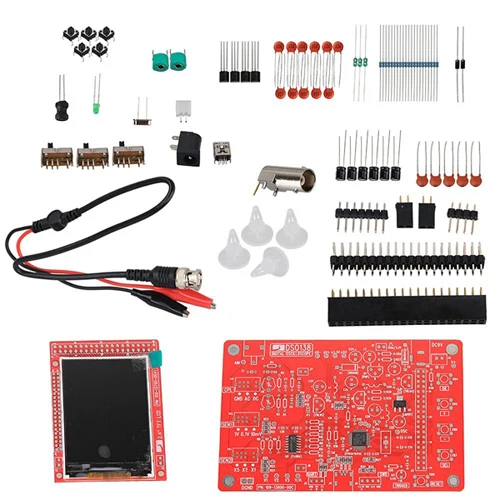

1 * DSO138 DIY цифровой осциллограф комплект
2 * Руководство пользователя (на английском языке)
Особенности:
В этом комплекте используются ARM Cortex-M3 процессор (STM32F103C8), а также включает в себя 2,4 цветным экраном тонкопленочной технологии (тпт), а также может использоваться в качестве платы для тестирования ARM.
Может быть вторичная Разработка на основе этого комплекта, например, его можно изменить на милливольтметр, регистраторы данных.
Регулируемое вертикальное смещение, и с инструкциями.
С автоматическим, обычным и однократным режимами, легко запечатлеть форму волны момента.
Доступны подъемные или падающие края триггера.
Отслеживаемая предыдущая форма триггера (отрицательная задержка).
Может замораживать в любое время отображения формы волны (функция удержания).
Поставляется 1 Гц/3,3 В квадратный волновой тестовый источник сигнала.
С цифровым дисплеем с параметром формы волны, включая частоту, период, ширину импульса, коэффициент работы, Макс./мин./авг./пиковое-пиковое/виртуальное значение.
Функция хранения формы волны: не потеряет форму волны после отключения питания.
Обнаружение короткого замыкания и открытого замыкания: может помочь клиенту узнать ошибку пайки.
Функция распознавания контроллера TFT.
Примечание:
Этот набор для самостоятельной сборки еще не припаян!
Технические характеристики:
Максимальная частота дискретизации в реальном времени: 1 Msps
Точность: 12Bit
Глубина буфера выборки: 1024 байт
Аналоговая полоса пропускания: 0-200 кГц
Вертикальная чувствительность: 10 мВ/Div-5 В/Div (1-2-5 прогрессивный способ)
Вход сопротивление: 1mом
Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)
Режимы соединения: DC/AC/GND
Диапазон горизонтального времени: 10μs/Div-50 s/Div (1-2-5 прогрессивный способ)
Напряжение питания: 9 В постоянного тока
Размер печатной платы: 117*76 мм/4,6*3 дюйма
Размер экрана: 52*40 мм/2 * 1.57in
Посылка Размеры: 18*12,5*3 см/7,08*4,92 * 1.18in
Вес посылка: 119 г/4,21 унций
Посылка список:
1 * DSO138 DIY цифровой осциллограф комплект
2 * Руководство пользователя (на английском языке)
Доставка с номером отслеживания, можно проверить посылку где. Можно избежать потери посылки.
3. Проверьте реальное фото:
Время доставки
Бесплатная доставка отправляется Почта Китая, большинство стран могут прибыть в течение 15-30 дней.
Россия и Бразилия медленно, может потребоваться 20 ~ 60 дней.
Если вы не получили товар в течение 45 дней, пожалуйста, напишите мне, я проверю его для вас.
Возврат и гарантия
Мы принимаем возврат товара в течение 7 дней. Возврат груза будет нести ответственность продавца, если это проблема качества или вы получаете продукт, как не описано, в противном случае покупатель будет нести возврат груза и возврат не допускается (если возврат товара, пожалуйста, сохраните первоначальную посылка)
У нас есть 6 месяцев гарантии для наших продуктов, если продукты, которые вы покупаете, являются дефектными в течение 1 месяца. Мы вышлем Вам замену без дополнительной оплаты или возврата денег, когда мы получим дефактивные продукты, если вы не удовлетворены продуктом, вы все еще можете отправить их обратно к нам, но вам нужно оплатить доставку.
Характеристики
- Совместимый бренд/модель
- Нет
- Бренд
- szmicroera
- Индивидуальное изготовление
- no
- Номер модели
- DSO138
- color
- red
- condition
- brand new
