Описание
Упаковка:1 комплект х 2''Bsp гидравлический быстросменный адаптер
Дескриптон:

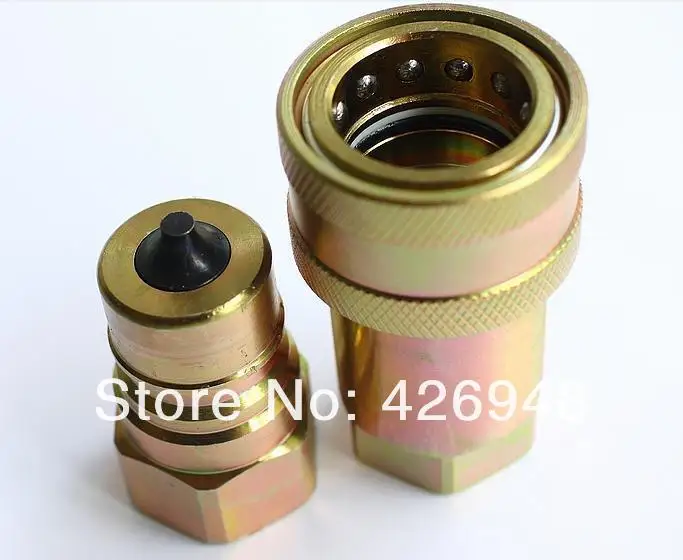

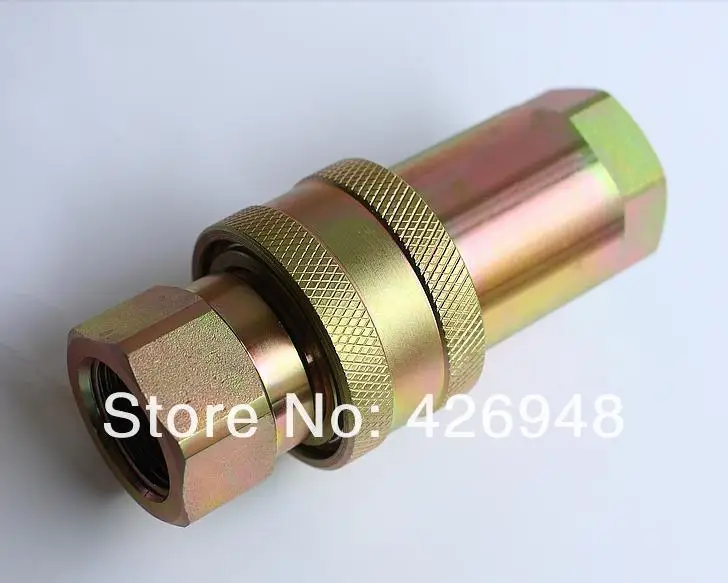

LSQ-S1 гидравлический закрытого типа быстрое соединение (сталь)
Применение: серия LSQ-S1 привносит в индустрию проверенный дизайн для использования на строительном оборудовании, лесном оборудовании, сельскохозяйственной технике, прибор для масла, нефтяном оборудовании, сталелитейной мельницы, и других требуемых гидравлических применений.
Технические характеристики:
| Размер тела (В) | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 |
| Номинальное давление (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 | 3000 | 2000 | 2000 |
| Номинальный поток (GPM) | 3 | 6 | 12 | 28 | 50 | 88 | 220 | 240 |
| Диапазон температур (уплотнения std) | От-20 до + 100 | |||||||
| Стандартный уплотнительный материал-Нитрил | Буна-Н (нитрил) | |||||||
LSQ-S1 соединения серии:
1. Клапаны Poppet доступны для предотвращения утечки без соединения.
2. Клапаны Poppet открываются автоматически при соединении, в пределах номинального рабочего давления, чтобы держать поток expeditely.
3. Основные части закалены для долговечности.
4. надежный механизм запирания шаров удерживает половинки соединения.
5. разъем и вилка прецизионные обработаны из сплошной цельный запас.
6. Серия LSQ-S1 соответствует стандарту ISO7241-A.
7.Совместимость с сериями PARKER 6600, более быстрая серия ANV, серия AEROQUIP 5600 и серия HANSEN HA 15000.

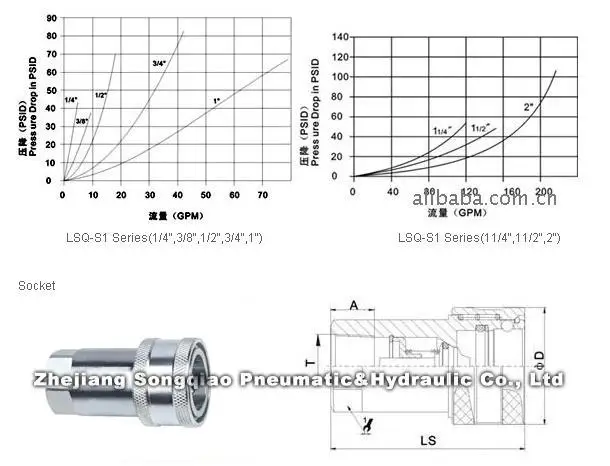

Производительность: тестовая жидкость: Oil-200SUS.1GPM = 3.78л/мин, 1 PSID = 0.0069MPa.
| Номер детали. | V-образной КРЕПЕЖНОЙ ПЛАСТИНОЙ LS | D | HEX1 | А | T |
| LSQ-S1-02SF | 50 | 26 | 19 | 13 | G1/4 NPT1/4 |
| LSQ-S1-03SF | 56 | 31,5 | 22 | 14 | G3/8 NPT3/8 |
| LSQ-S1-04SF | 66 | 38,5 | 27 | 16 | G1/2 NPT1/2 |
| LSQ-S1-06SF | 80 | 48 | 34 | 18 | G3/4 NPT3/4 |
| LSQ-S1-08SF | 94 | 56 | 41 | 21 | G1 NPT1 |
| LSQ-S1-10SF | 117 | 69,8 | 50 | 25 | G1-1/4 NPT1-1/4 |
| LSQ-S1-12SF | 133 | 84,5 | 60 | 25,5 | G1-1/2 NPT1-1/2 |
| LSQ-S1-16SF | 165 | 99 | 75 | 26 | G2 NPT2 |
| Номер детали. | LP | C | HEX2 | А | T |
| LSQ-S1-02PF | 35,5 | 15 | 19 | 13 | G1/4 NPT1/4 |
| LSQ-S1-03PF | 36,5 | 21,4 | 22 | 14 | G3/8 NPT3/8 |
| LSQ-S1-04PF | 43,5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| LSQ-S1-06PF | 57 | 28 | 35 | 18 | G3/4 NPT3/4 |
| LSQ-S1-08PF | 59,5 | 36 | 41 | 21 | G1 NPT1 |
| LSQ-S1-10PF | 75 | 46 | 50 | 25 | G1-1/4 NPT1-1/4 |
| LSQ-S1-12PF | 83,5 | 52 | 60 | 25,5 | G1-1/2 NPT1-1/2 |
| LSQ-S1-16PF | 105 | 64 ГБ | 75 | 26 | G2 NPT2 |

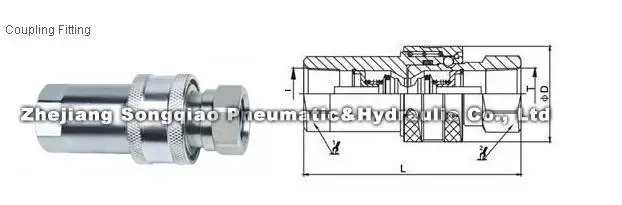

| Обозначение. | L | D | HEX1 | HEX2 | T |
| LSQ-S1-02 | 71 | 26 | 19 | 19 | G1/4 NPT1/4 |
| LSQ-S1-03 | 75 | 31,5 | 22 | 22 | G3/8 NPT3/8 |
| LSQ-S1-04 | 88 | 38,5 | 27 | 27 | G1/2 NPT1/2 |
| LSQ-S1-06 | 110 | 48 | 34 | 35 | G3/4 NPT3/4 |
| LSQ-S1-08 | 120 | 58 | 41 | 41 | G1 NPT1 |
| LSQ-S1-10 | 150 | 69,8 | 50 | 50 | G1-1/4 NPT1-1/4 |
| LSQ-S1-12 | 167 | 84,5 | 60 | 60 | G1-1/2 NPT1-1/2 |
| LSQ-S1-16 | 210 | 99 | 75 | 75 | G2 NPT2 |
