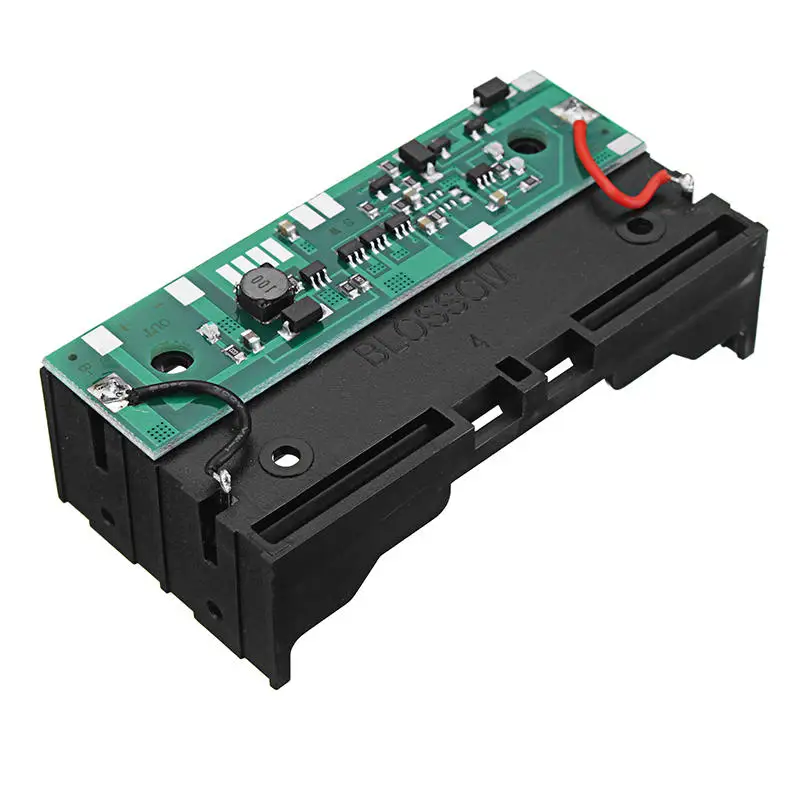

18650 литиевая батарея Повышающий Модуль 12V зарядка UPS непрерывная защита интегрированная плата с Чехол

Описание

Особенности:

1. Boost + контроль заряда + защита литиевой батареи + UPS бесперебойное питание, многофункциональная интеграция, простота в использовании, больше не беспокоит замысловатые летающие линии между различными функциональными платами.

2. Переключатель может использоваться в качестве мобильного источника питания с низкой мощностью постоянного тока. Он может использоваться в качестве UPS источника питания и может использоваться в качестве литиевого зарядного устройства.

3. Конструкция аккумуляторной батареи, легко снять и заменить батарею.

4. Отдельный порт зарядки, проводка может быть размещена в любом положении.

Преимущество:

Блок питания заряжает батарею в одну сторону, а в другую-в другую.

Когда блок питания включен, аккумулятор может быть удален по желанию.

При питании аккумулятора блок питания также может быть отключен в любое время.

Если источник питания или аккумулятор питание в любом случае, его можно держать нагрузку непрерывно и непрерывно работать (функция UPS).

Когда функция UPS не используется, зарядка аккумулятора также может использоваться в качестве обычного портативного источника питания.

Источник питания для зарядки подключен так, чтобы работа нагрузки не занимала зарядный ток аккумулятора. Блок питания может быстро заряжать аккумулятор во время загрузки.

Примечание:

Зарядка 3/4 pin должна быть подключена к зарядке DC12V, зарядный ток 500 мА макс, требует, чтобы максимальная мощность используемого источника питания зарядки была по крайней мере на 3 Вт выше, чем потребляемая мощность нагрузки, то есть, источник питания также может иметь достаточно тока для аккумулятора во время зарядки.

Например: если нагрузка ≤ 2 Вт, можно использовать блок питания для зарядки 5V1A.

Штифт переключателя SW может быть подключен в серии для управления выходной цепью boost для включения и выключения. Если функция переключения не требуется, пожалуйста, коротко Подключите SW pin, чтобы сделать boost path нормально открытым.

Выход положительных и отрицательных полюсов 5/6 pin для подключения нагрузки, нагрузка в нормальном состоянии рекомендует ≤ 5 Вт, переходные ≤ 8 Вт.

Выход 12 В, нормальный ток нагрузки рекомендуется ≤ 1A, при выходе 6 в ≤800ма, выход 9 В ≤500ма, выход 12 В ≤400ма

Литиевая батарея защита от перезаряда, защита от разрядки, защита от ограничения тока, защита от перегрева, защита от короткого замыкания на выходе. (Если короткое замыкание из-за неисправности, вход в состояние защиты не будет выходным, и соединение с зарядкой 12 В автоматически активирует повторный выход.

Меры предосторожности:

На плате имеются МОП и другие компоненты, которые могут быть легко повреждены паяльником или статическим электриением. Убедитесь, что используемый паяльник заземлен (и провод заземления проводящий). Лучше всего носить антистатические перчатки.

Посылка включает в себя:

1 x Модуль повышения литиевой батареи 18650 (аккумулятор не входит в комплект)

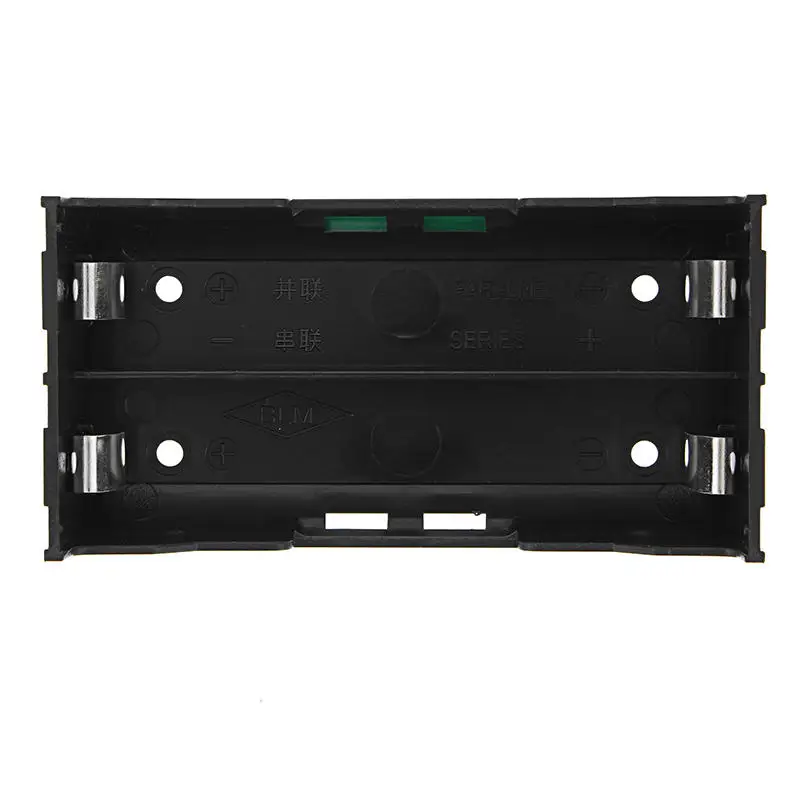

Чехол для одной и двойной батареи на выбор
